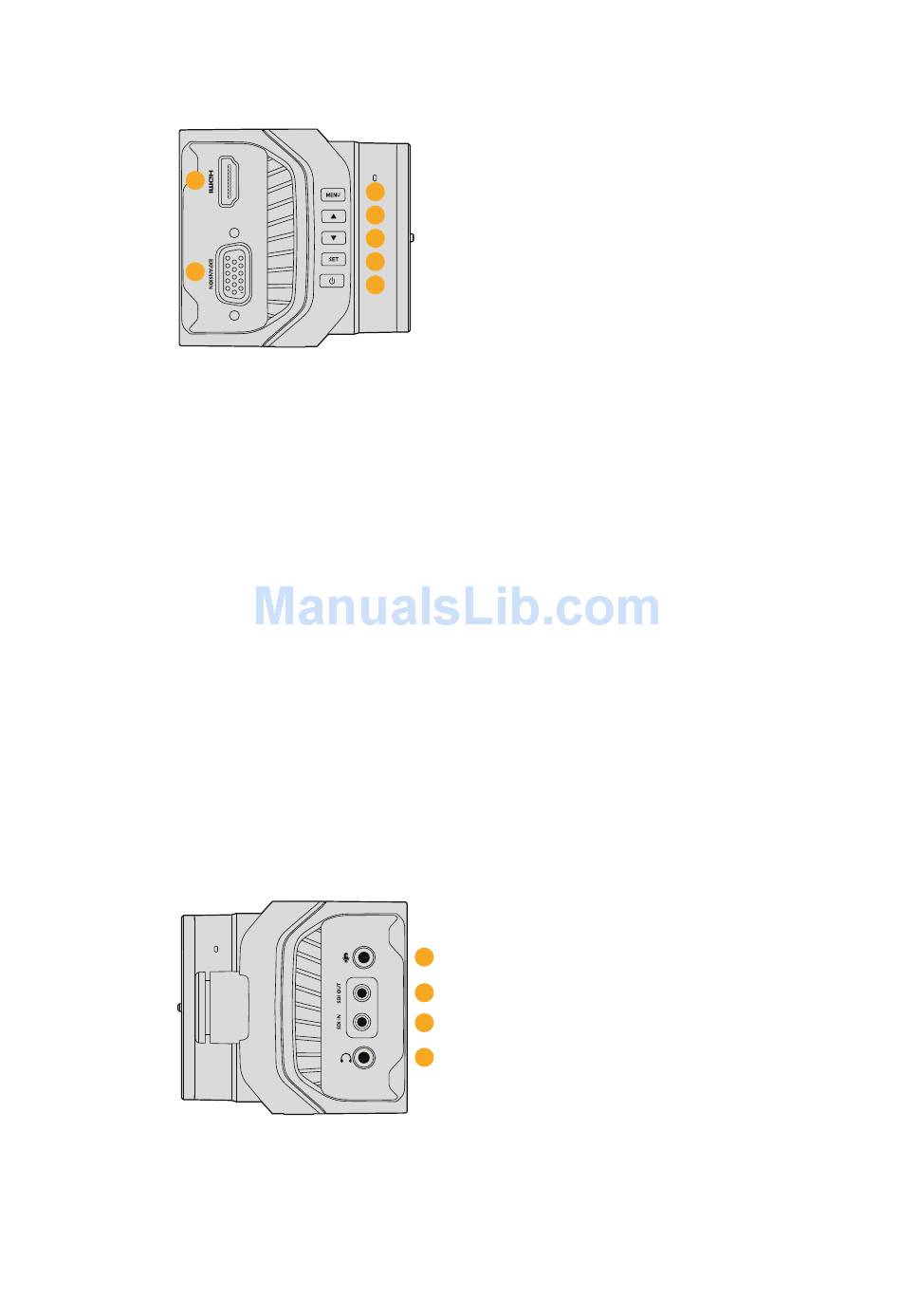

Panel izquierdo

2
3
2 Salida HDMI
Permite ver las imágenes captadas y los menús en un dispositivo externo, tal como el
monitor Blackmagic Video Assist. Cabe destacar que siempre transmite una señal HD
1080, a menos que se haya seleccionado 720p, en cuyo caso la resolución será también la
misma. Además, es posible ver información adicional en la pantalla del monitor conectado,
por ejemplo, las guías de encuadre, el histograma y la intensidad del audio. Consulte el
apartado Monitorización para obtener más información al respecto.
3 Puerto de expansión
Conector DB-HD15. Se utiliza para fuentes de alimentación externas, señales de referencia
y distintas opciones de control a distancia. Consulte el apartado Cable de expansión del
modelo Blackmagic Micro Studio Camera 4K para obtener más información al respecto.
4 MENU
Presione este botón para acceder al menú de la cámara y ver las distintas opciones en la
pantalla o el monitor HDMI conectado.
5 Arriba
Presione este botón para desplazarse hacia arriba dentro de un menú.
6 Abajo
Presione este botón para desplazarse hacia abajo dentro de un menú.
7 SET
Presione este botón para confirmar las opciones seleccionadas.
8 Encendido
Presione este botón para encender la cámara. Manténgalo presionado para apagarla.
Panel derecho
9 Entrada de audio analógico
Conexión estéreo de 3.5 mm que admite señales a nivel de línea o micrófono.
10 Salida SDI
Conexión para mezcladores, grabadores externos y otros dispositivos.
4
5
6
7
8
9
10
11
12
Características de la cámara 247 247
