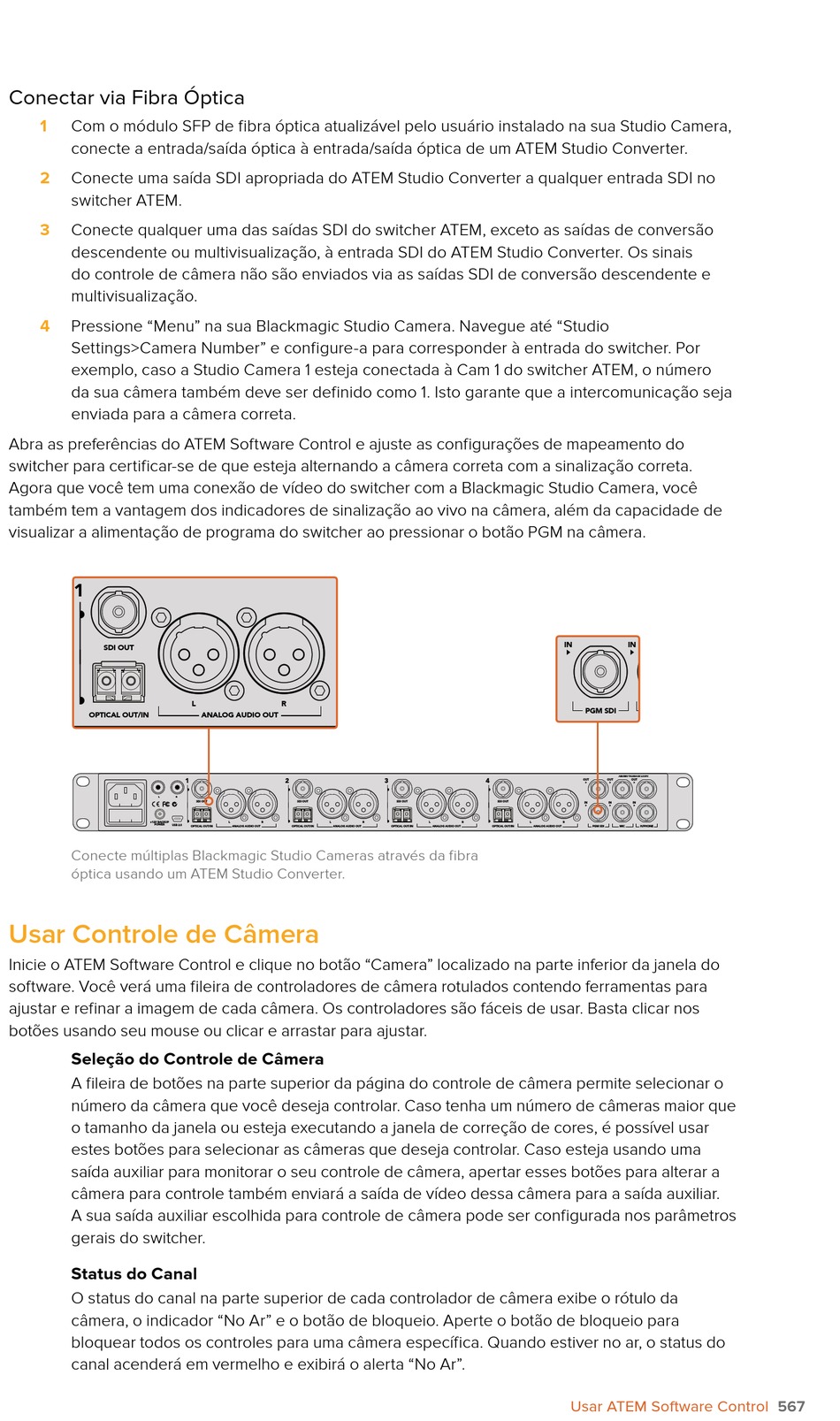

Conectar via Fibra Óptica
1 Com o módulo SFP de fibra óptica atualizável pelo usuário instalado na sua Studio Camera,
conecte a entrada/saída óptica à entrada/saída óptica de um ATEM Studio Converter.
2 Conecte uma saída SDI apropriada do ATEM Studio Converter a qualquer entrada SDI no
switcher ATEM.
3 Conecte qualquer uma das saídas SDI do switcher ATEM, exceto as saídas de conversão
descendente ou multivisualização, à entrada SDI do ATEM Studio Converter. Os sinais
do controle de câmera não são enviados via as saídas SDI de conversão descendente e
multivisualização.
4 Pressione "Menu" na sua Blackmagic Studio Camera. Navegue até "Studio
Settings>Camera Number" e configure-a para corresponder à entrada do switcher. Por
exemplo, caso a Studio Camera 1 esteja conectada à Cam 1 do switcher ATEM, o número
da sua câmera também deve ser definido como 1. Isto garante que a intercomunicação seja
enviada para a câmera correta.
Abra as preferências do ATEM Software Control e ajuste as configurações de mapeamento do
switcher para certificar-se de que esteja alternando a câmera correta com a sinalização correta.
Agora que você tem uma conexão de vídeo do switcher com a Blackmagic Studio Camera, você
também tem a vantagem dos indicadores de sinalização ao vivo na câmera, além da capacidade de
visualizar a alimentação de programa do switcher ao pressionar o botão PGM na câmera.
3
1
L R
SDI OUT
L R
+12V BACKUP
ANALOG AUDIO OUT POWER OPTICAL OUT/IN
USB 2.0
Conecte múltiplas Blackmagic Studio Cameras através da fibra
óptica usando um ATEM Studio Converter.
Usar Controle de Câmera
Inicie o ATEM Software Control e clique no botão "Camera" localizado na parte inferior da janela do
software. Você verá uma fileira de controladores de câmera rotulados contendo ferramentas para
ajustar e refinar a imagem de cada câmera. Os controladores são fáceis de usar. Basta clicar nos
botões usando seu mouse ou clicar e arrastar para ajustar.
Seleção do Controle de Câmera
A fileira de botões na parte superior da página do controle de câmera permite selecionar o
número da câmera que você deseja controlar. Caso tenha um número de câmeras maior que
o tamanho da janela ou esteja executando a janela de correção de cores, é possível usar
estes botões para selecionar as câmeras que deseja controlar. Caso esteja usando uma
saída auxiliar para monitorar o seu controle de câmera, apertar esses botões para alterar a
câmera para controle também enviará a saída de vídeo dessa câmera para a saída auxiliar.
A sua saída auxiliar escolhida para controle de câmera pode ser configurada nos parâmetros
gerais do switcher.
Status do Canal
O status do canal na parte superior de cada controlador de câmera exibe o rótulo da
câmera, o indicador "No Ar" e o botão de bloqueio. Aperte o botão de bloqueio para
bloquear todos os controles para uma câmera específica. Quando estiver no ar, o status do
canal acenderá em vermelho e exibirá o alerta "No Ar".
SDI OUT
L R
L
ANALOG AUDIO OUT
OPTICAL OUT/IN ANALOG AUDIO OUT
1
L R
SDI OUT
+12V BACKUP L R
POWER
USB 2.0
OPTICAL OUT/IN ANALOG AUDIO OUT
4
2
SDI OUT
SDI OUT
L
R L
OPTICAL OUT/IN ANALOG AUDIO OUT
OPTICAL OUT/IN
2 3
SDI OUT SDI OUT
L R L R
OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT
AES/EBU TALKBACK LOOPS
OUT OUT
3
IN IN
SDI OUT
R
R
PGM SDI MIC
ANALOG AUDIO OUT OPTICAL OUT/IN
AES/EBU TALKBACK LOOPS
4
OUT OUT OUT
SDI OUT
IN IN IN
L R
OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI MIC H/PHONE
