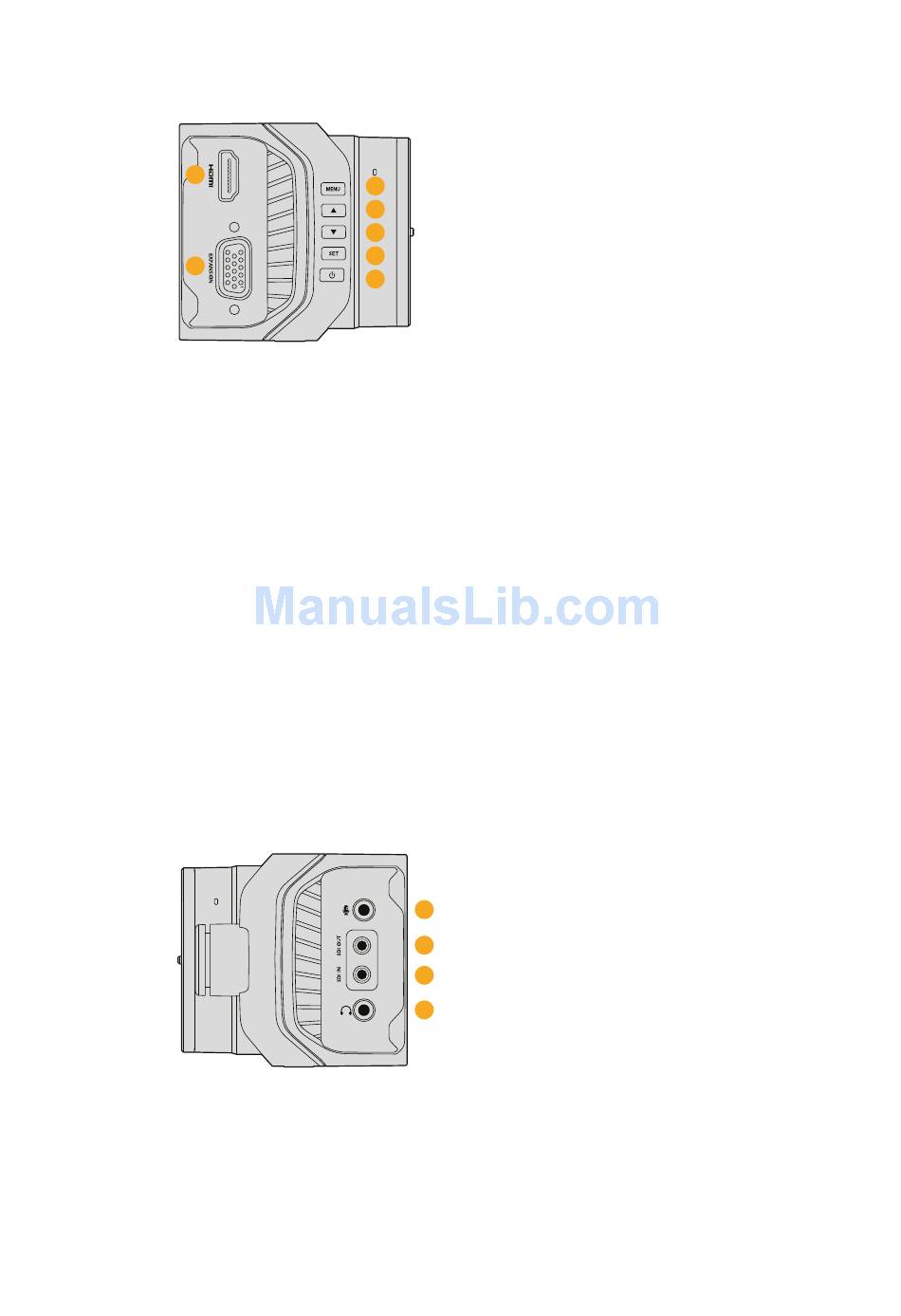

左面板
2
3
HDMI 输出
2
HDMI输出接口可用于预监视频输出画面， 并可在使用Blackmagic Video Assist等外接监看
设备时用于摄影机菜单导航。 输出分辨率始终为 1080HD ， 除非您选择了 720p ， 这一情况下
输出分辨率则为 720p 。 您可以选择叠加显示帧导栏、 直方图以及音频电平等选项。 详情请
参阅本手册 "监看设置" 部分的内容。
扩展端口
3
DB-HD15接口。 可用于外接电源输入、 遥控选项， 以及同步输入。 详情请参阅 "Blackmagic
Micro Studio Camera 4K 扩展线缆" 部分的内容。
MENU 菜单按钮
4
使用菜单按钮可进入摄影机的内置菜单， 该菜单可显示到所连接的HDMI显示器上。
向上按钮
5
该按钮可用于菜单导航。
向下按钮
6
该按钮可用于菜单导航。
SET 按钮
7
该按钮用来确认菜单选项。
电源按钮
8
按此按钮可开启Blackmagic Micro Studio Camera 4K 。 长按此按钮可关闭摄影机。
右面板
模拟音频输入
9
3.5mm 立体声音频输入口， 可到菜单中设置为麦克风或线路电平输入。
SDI 输出
10
SDI输出接口可用于连接切换台、 外接录像机或其他设备。
SDI 输入
11
SDI输入可通过ATEM切换台或Blackmagic 3G-SDI Arduino Shield实现摄影机控制。
4
5
6
7
8
9
10
11
12
306
摄影机功能
