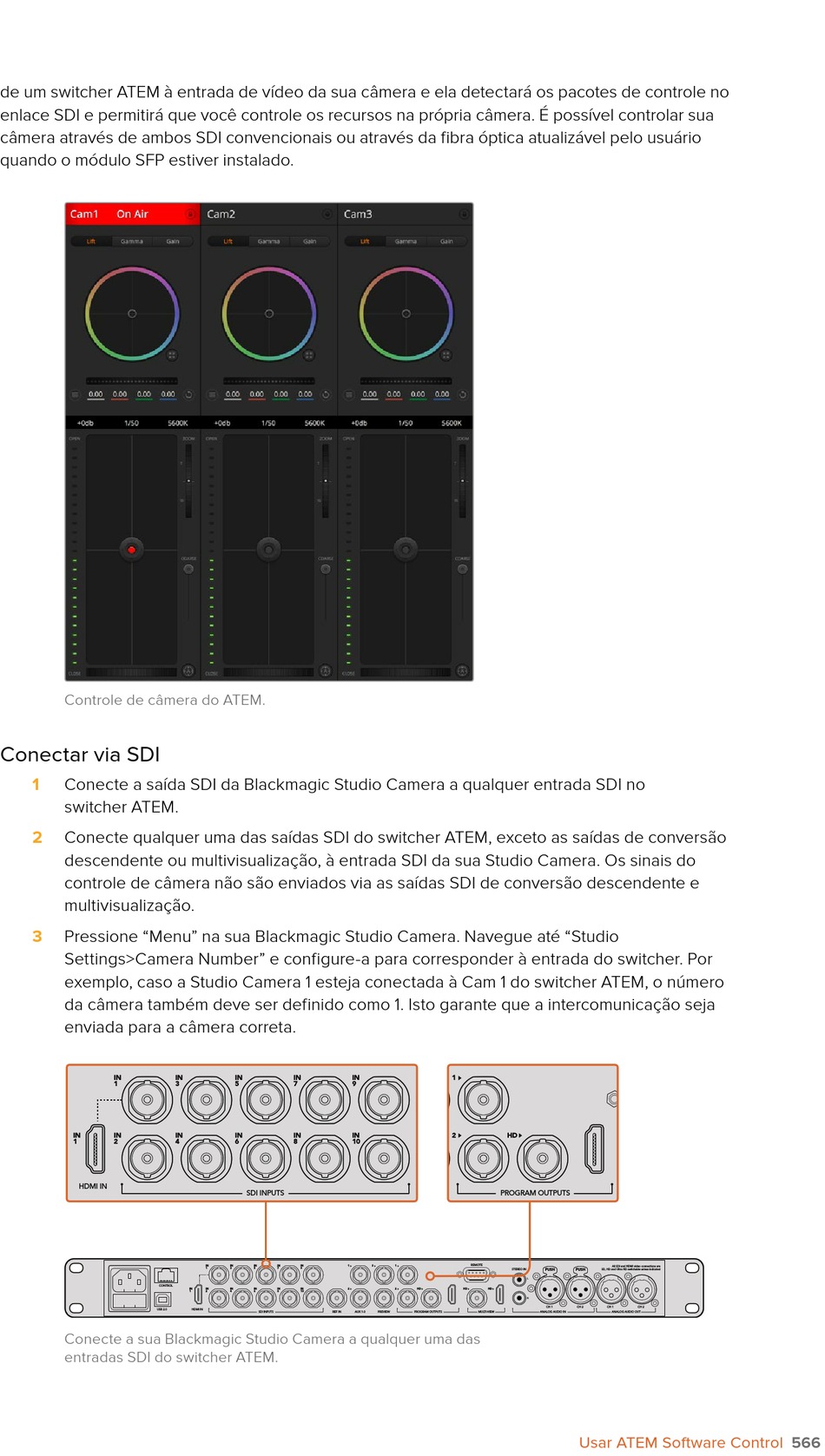

de um switcher ATEM à entrada de vídeo da sua câmera e ela detectará os pacotes de controle no
enlace SDI e permitirá que você controle os recursos na própria câmera. É possível controlar sua
câmera através de ambos SDI convencionais ou através da fibra óptica atualizável pelo usuário
quando o módulo SFP estiver instalado.
Conectar via SDI
1
2
3
IN
IN
1
3
CONTROL
CONTROL
IN
IN
IN
4
1
2
USB 2.0
HDMI IN
USB 2.0
Controle de câmera do ATEM.
Conecte a saída SDI da Blackmagic Studio Camera a qualquer entrada SDI no
switcher ATEM.
Conecte qualquer uma das saídas SDI do switcher ATEM, exceto as saídas de conversão
descendente ou multivisualização, à entrada SDI da sua Studio Camera. Os sinais do
controle de câmera não são enviados via as saídas SDI de conversão descendente e
multivisualização.
Pressione "Menu" na sua Blackmagic Studio Camera. Navegue até "Studio
Settings>Camera Number" e configure-a para corresponder à entrada do switcher. Por
exemplo, caso a Studio Camera 1 esteja conectada à Cam 1 do switcher ATEM, o número
da câmera também deve ser definido como 1. Isto garante que a intercomunicação seja
enviada para a câmera correta.
