Durchflussmesser | FC50-EX-CA
3
• Einschraubvariante:
Den Durchflussmesser mit entsprechendem
Dichtungsmaterial in das vorgesehene Rohrfitting
einschrauben und mit einem Gabelschlüssel (SW
27) an den Schlüsselansatzflächen festziehen.
Beim Anziehen des Durchflussmessers die VDI
Richtlinien 2230 für das Anzugsmoment unbedingt
beachten.
Die beiden Messfühler (S) müssen im einge bauten
Zustand nebeneinander im Strö mungs medium liegen.
Dies ist der Fall, wenn die Schlüsselansatzflächen
(F) parallel zur Rohrleitung stehen (siehe Fig. 3).
Bis 56 mm Rohr innendurchmesser muss der
Einschraubstutzen bündig mit der Rohrinnenwand
sein. Größer 56 mm Rohrinnendurchmesser muss
die Fühlermitte (schräger Absatz) auf 1/8 des
Rohrinnendurchmessers eingeschraubt werden.
Der Pfeil (Laserbeschriftung) an der Seite des
Gehäuses muss in Strömungsrichtung zeigen
(siehe Fig. 5).
10
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
3
• screw-in type:
When tightening the flow meter please use the flats
provided (SW 27) and do not turn or apply torque
to the housing. Do not overtighten. It is important
that thread sealing compound or material of the
correct type for the fluid is used when fitting the
monitoring head.
The two sensors (S) of the flow meter must be
aligned side by side directly across the direction
of flow. The sensors are correctly positioned when
the wrench flats (F) are aligned parallel with the
pipe (see fig. 3). For inside pipe diameters up to
56 mm (2.2 in) the shaft end must be in line with

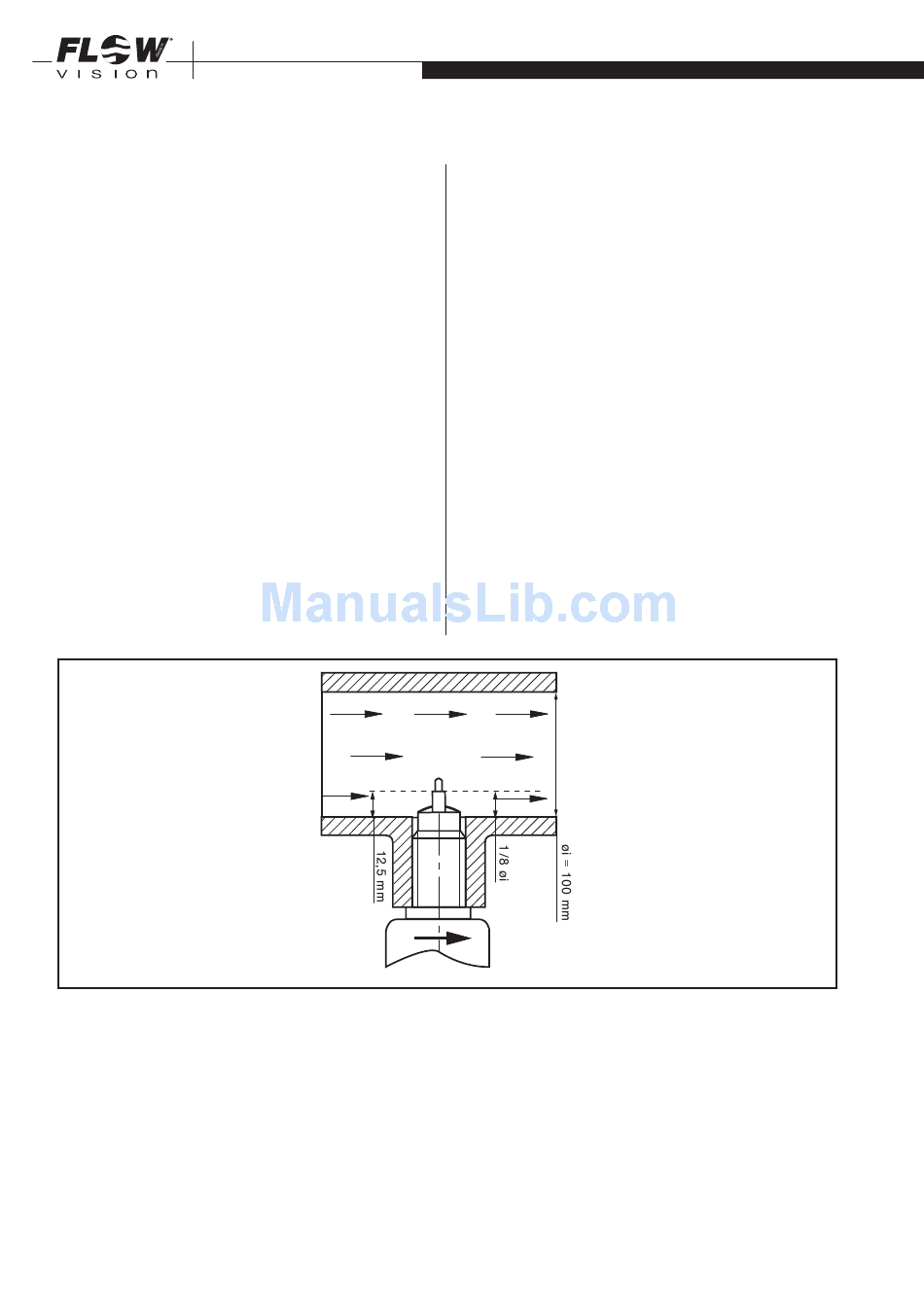

the inner pipe wall. For inside pipe diameters above
56 mm (2.2 in) the shoulder of the two sensors
(7 mm (0.28 in) from the tip) must be positioned
at 1/8 of inside pipe diameter Ø i. The arrow (laser
marking) at the side of the housing must show in
direction of flow (see fig. 5).
Fig. 5
