Extron electronics 650 UT Installation Manual page 3

Cut the hole in the table and pre-drill mounting holes
CAUTION:
Wear safety glasses when operating power equipment. Failure to comply can result in eye injury.
ATTENTION :
Portez des lunettes de sécurité lorsque vous utilisez l'équipement électrique. Ne pas respecter cela peut
conduire à une blessure à l'oeil.
ATTENTION:
The opening in the table for the Cable Cubby should be cut only by licensed and bonded craftspeople.
Exercise care to prevent scarring or damaging the furniture.
ATTENTION :
L'ouverture dans la table pour le Cable Cubby devrait être coupée seulement par des artisans autorisés et
qualifiés. Faites attention à ne pas faire de marques sur le meuble et à ne pas l'endommager.

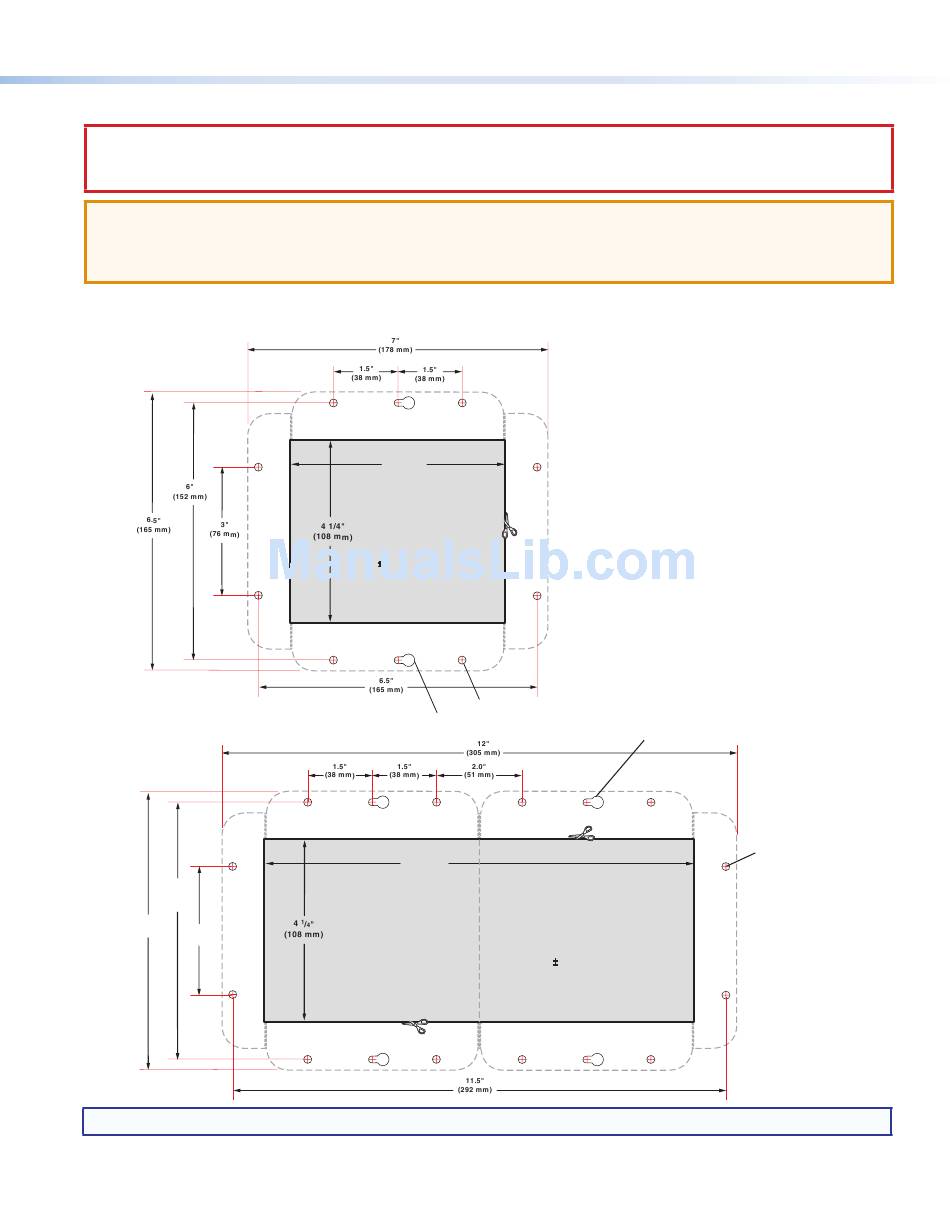

For one or two enclosures, the cut-out dimensions and mounting hole locations are shown below. For more enclosures, multiply
the length accordingly. If necessary, pre-drill into the furniture at the keyhole and mounting hole locations.
6"
(152 mm)
6.5"
(165 mm) 3"
(76 mm)
NOTE:
Diagrams shown above are not drawn to scale.
Dimensions and cut-out templates are available online at www.extron.com.
3
5"
(127 mm)
SURFACE
CUT-OUT
AREA
+ -
/ " (1.5 mm)
1
16
Mounting Holes (8)
Keyholes (2)
10"
(254 mm)
Keyholes (4)
SURFACE
CUT-OUT
AREA
+ -
1 / " (1.5 mm)
16
Mounting Holes (16)
