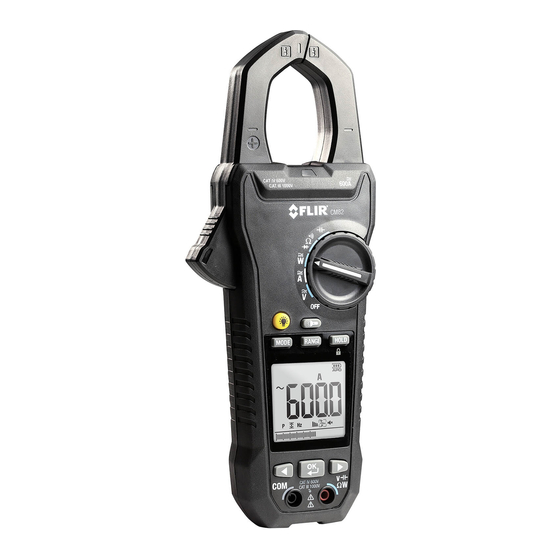

FLIR CM82 User Manual

600 a true rms power clamp meter
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
USER MANUAL



FLIR MODEL CM82

600 A TRUE RMS POWER CLAMP METER



Advertisement

Table of Contents
loading

Related Manuals for FLIR CM82

Summary of Contents for FLIR CM82

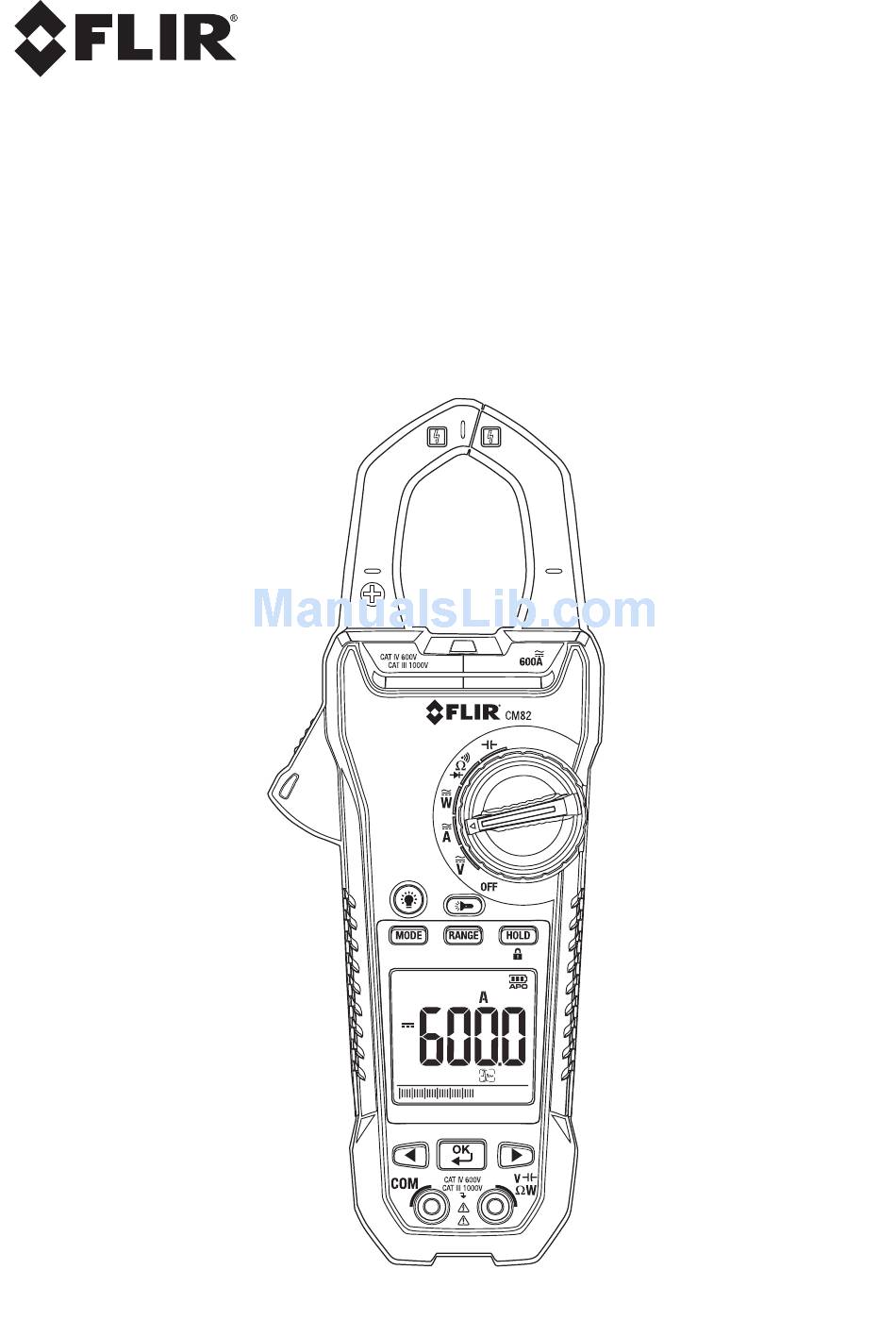

  • Page 1 USER MANUAL        FLIR MODEL CM82    600 A TRUE RMS POWER CLAMP METER       ...

  • Page 2: Table Of Contents

    3.1 Key Features  4.  METER DESCRIPTION  8    4.1 Meter Parts    4.2 Function Switch    4.3 Function Buttons    4.4 Display Icons and Indicators  5.  OPERATION  12    5.1 Powering the Meter    5.2 Auto/Manual Select Mode    5.3 Auto/Manual Range Mode    5.4 HOLD Mode    5.5 Silent Mode    5.6 Voltage and Current Measurements    5.7 Non‐Contact Voltage Detector    5.8 Power Measurements    5.9 Resistance Measurements    5.10 Capacitance Measurements    5.11 Continuity Test  5.12 Diode Test  23  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 3 6.  MAINTENANCE  24    6.1 Cleaning and Storage    6.2 Battery Replacement  7.  SPECIFICATIONS  25    7.1 General specifications    7.2 Electrical specifications  8.  TECHNICAL SUPPORT  31  9.  WARRANTIES  31    9.1 FLIR Global Limited Lifetime Warranty    9.2 FLIR Test and Measurement Limited 2 Year Warranty        FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 4: Disclaimers

    1. Disclaimers  1.1 Copyright  © 2014‐2016, FLIR Systems, Inc. All rights reserved worldwide. No parts of the software including  source code may be reproduced, transmitted, transcribed or translated into any language or  computer language in any form or by any means, electronic, magnetic, optical, manual or  otherwise, without the prior written permission of FLIR Systems.  The documentation must not, in whole or part, be copied, photocopied, reproduced, translated or  transmitted to any electronic medium or machine readable form without prior consent, in writing,  from FLIR Systems.  Names and marks appearing on the products herein are either registered trademarks or  trademarks of FLIR Systems and/or its subsidiaries. All other trademarks, trade names or company  names referenced herein are used for identification only and are the property of their respective  owners.  1.2 Quality Assurance  The Quality Management System under which these products are developed and manufactured  has been certified in accordance with the ISO 9001 standard.  FLIR Systems is committed to a policy of continuous development; therefore we reserve the right  to make changes and improvements on any of the products without prior notice.  1.3 Documentation  To access the latest manuals and notifications, go to the Download tab at: http://support.flir.com.  It only takes a few minutes to register online. In the download area you will also find the latest  releases of manuals for our other products, as well as manuals for our historical and obsolete  products.  1.4 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an  environmentally friendly way, and in accordance with existing regulations for  electronic waste.  Please contact your FLIR Systems representative for more details.    FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 5: Safety

     Do not start the measuring procedure before you have set the function switch to the correct  position. This can cause damage to the instrument and can cause injury to persons.   Do not change to current or resistance when you measure the voltage. This can cause damage to  the instrument and can cause injury to persons.   Do not measure the current on a circuit when the voltage increases to more than 1000 V. This can  cause damage to the instrument and can cause injury to persons.   You must disconnect the test leads from the circuit that you did a test on before you change the  range. If you do not do this, damage to the instrument and injury to persons can occur.   Do not replace the batteries before you remove the test leads. This can cause damage to the  instrument and can cause injury to persons.   Do not use the device if the test leads and/or the device show signs of damage. Injury to persons  can occur.   Be careful when you do the measurements if the voltages are more than 25 VAC rms or 35 VDC.  There is a risk of shock from these voltages. Injury to persons can occur.   Do not do diode, resistance or continuity tests before you have removed the power from  capacitors and other devices under test during a measurement. Injury to persons can occur.   Make sure that children cannot touch the device. The device contains dangerous objects and small  parts that children can swallow. If a child swallows an object or a part, speak with a physician  immediately. Injury to persons can occur.   Do not let children play with the batteries and/or the packing material. These can be dangerous  for children if they use them as toys.   Do not touch expired or damaged batteries without gloves. Injury to persons can occur.   Do not cause a short‐circuit of the batteries. This can cause damage to the instrument and can  cause injury to persons.     Do not put the batteries into a fire. Injury to persons can occur. FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 6 Cautions  Do not use the device for a procedure that it is not made for. This can cause damage to the  protection.  This symbol, adjacent to another symbol or terminal, indicates that the user    must refer to the manual for further information.    This symbol, adjacent to a terminal, indicates that, under normal use,  hazardous voltages may be present.    Double insulation.    UL listing is not an indication or a verification of the accuracy of the meter  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 7: Introduction

    3. Introduction  Thank you for selecting the FLIR CM82 Power Clamp Meter. This device is shipped fully tested and  calibrated and, with proper use, will provide years of reliable service.    3.1 Key Features       10 000‐count digital display  Large‐scale display  Analog bar graph  True RMS reading in AC and AC+DC mode  Work light  Auto AC/DC 600 A capability and selection  Auto AC/DC 1000 V capability and selection  Auto resistance/continuity/diode selection  Power and power factor measurement  Total harmonic distortion and 1 to 25 harmonics  Phase rotation Indication  100 kΩ resistance capability  Non‐contact voltage detector  Frequency measurement  Capacitance capability  Smart data hold ...

  • Page 8: Meter Description

    4. Meter Description    4.1 Meter Parts  Clamp jaw  Jaw opening trigger  Backlight (  )Button  MODE Button  RANGE Button  LCD Display  Navigation Buttons (  /   )  COM (negative ‐) Probe Input Jack  Non‐contact voltage detector light  10. Function switch, see section 4.2 Function switch  11. Work light (   )Button  12. HOLD Button  13. OK/ENTER (   )Button  14. Positive (+) Probe Input Jack for Voltage,  Capacitance, Resistance, and Power.        Fig 4‐1 Front View           Work light  Battery compartment  Fig 4‐2 Rear View FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 9: Function Switch

    4.2 Function Switch  The meter can measure capacitance through the probe inputs.  The meter can measure resistance, continuity, or diode polarity through the  probe inputs. The type of measurement is selected by the MODE button.  The meter can measure power through the probe inputs and the clamp  jaws.  The meter can measure current through the clamp jaws.  The meter can measure voltage through the probe inputs.  The meter is in full power‐saving mode.  4.3 Function Buttons  Use the button to select Auto select or Manual select mode, see section    5.2 Auto/Manual select mode In Manual select mode, press the button to select the operating mode Use the button to select Auto range or Manual range mode, see section    5.3 Auto/Manual range mode  In Manual range mode, press the button to change the range (scale)  Press the button to toggle between Normal and Hold modes, see section    5.4 Hold mode    Holding the button down for 2 seconds enables/disables the key lock  mode   In Hold mode, the meter will beep continuously and the display will  flash if the measured signal is larger than the display reading (for the  V.A.W. function).  Press the button to enable/disable the display backlight.   Press this button to enable/disable the work lights.      FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 10: Display Icons And Indicators

    4.4 Display Icons and Indicators  Indicates that the meter is in Auto select mode.    Indicates that the meter is displaying maximum reading values.    Indicates that the meter is displaying minimum reading values.    Indicates that the meter is displaying the average reading.    Indicates that the meter is displaying peak maximum values.    Indicates that the meter is displaying peak minimum values.    Indicates that the meter is in Auto range mode.    Indicates that the meter is in Power factor mode.    Indicates that the meter displays the total harmonic distortion.    Indicates that the meter is in Phase rotation mode.    Indicates that the meter is in Hold mode.    FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 11 Indicates the battery voltage status.    Indicates that the auto power off function is enabled.    Indicates that the measured voltage is greater than 30 V DC or AC RMS.    Indicates that the meter is measuring AC current or voltage.    Indicates that the meter is measuring DC current or voltage.    Indicates that the meter is measuring AC+DC current or voltage.    Indicates that the continuity function is active.    Indicates that the diode test function is active.    VFD mode icon.    Peak mode icon.    Min/Max/Avg mode icon.    DC Zero mode icon.    Harmonic Distortion icon.    Inrush current mode icon.    Frequency mode icon.    Silent mode icon.    Lock mode icon.    4.4.1 Out‐of‐range Warning  If the input is out‐of‐range, OL is displayed.      FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 12: Operation

    Note: When the meter is not in use, the function switch should be set to the OFF position.  Note: When connecting the probe leads to the device under test, connect the negative lead before  connecting the positive lead. When removing the probe leads, remove the positive lead before  removing the negative lead.  5.1 Powering the Meter  1. Set the function switch to any position to switch on the meter.  2. If the battery indicator   shows that the battery voltage is low or if the meter does not power  on, replace the battery. See section 6.2 Battery replacement.     5.1.1 Auto Power Off  The meter enters sleep mode after 30 minutes of inactivity. The meter beeps three times 9  seconds before powering off. Press any button or turn the function switch to prevent the meter  from powering off. The auto power off time‐out is then reset. To disable auto power off (APO)  press the MODE button while turning on the meter.  5.2 Auto/Manual Select Mode  In Auto select mode, the meter attempts to automatically select the proper operating mode (e.g.,  AC or DC measurement) based on the input signal. In Manual select mode, the desired operating  mode is selected manually.  Auto select mode is the default mode of operation. When a new function is selected with the  function switch, the starting mode is Auto select and the   indicator is displayed.  To enter Manual select mode, press the MODE button. To manually select the operating  mode, press the MODE button repeatedly. To enter Auto select mode, press and hold the MODE button until the   indicator is  displayed. 5.3 Auto/Manual Range Mode  In Auto range mode, the meter automatically selects the most appropriate measurement scale. In  Manual range mode, the desired range (scale) is set manually.  Auto range mode is the default mode of operation. When a new function is selected with the  function switch, the starting mode is Auto range and the   indicator is displayed.  To enter Manual range mode, press the RANGE button. To change the range, press the RANGE  button repeatedly until the desired range is displayed.  To enter Auto range mode, press and hold the RANGE button until the   indicator is  displayed.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 13: Hold Mode

    5.4 HOLD Mode  In Hold mode, the display freezes the last reading and continues to display this value.  Press the HOLD button to toggle between Normal and Hold modes. In Hold mode, the    indicator is displayed.  5.4.1 Smart HOLD  The meter will beep continuously and the display will flash if the measured signal is larger than  the display reading (for the V.A.W. function).  5.5 Silent Mode  In Silent mode, the alert beeper is disabled. Silent mode does not affect the continuity beeper.    Use the navigation buttons to select the Silent mode icon  , see section 5.6.3.1.  5.6 Voltage and Current Measurements  Note: If the measured voltage is greater than 30 V DC or AC RMS, the  indicator is displayed.  5.6.1 Basic Voltage Measurements  Set the function switch to the V position.   To manually select AC, DC, or AC+DC measurement, press the MODE button repeatedly.  Refer to section 5.2 Auto/Manual select mode.    To manually select the measurement range (scale), press the RANGE button repeatedly.  Refer to section 5.3 Auto/Manual range mode.    Insert the black probe lead into the negative COM terminal and the red probe lead into  the positive V terminal.   Connect the probe leads in parallel to the part under test.   Read the voltage value on the display.     5.6.2 Basic Current Measurements  WARNING Do not measure the current on a circuit when the voltage increases to more  than 1000 V. This can cause damage to the instrument and can cause injury to persons.    When measuring current using the clamp jaws, only one conductor should be enclosed by the  jaws—refer to Figure 5.1.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 14     Figure 5.1 Correct and incorrect setup    Ensure that the probe leads are disconnected from the meter.  Set the function switch to the A position.  To manually select AC, DC, or AC+DC measurement, press the MODE button repeatedly.  Refer to section 5.2 Auto/Manual select mode.   To manually select the measurement range (scale), press the RANGE button repeatedly.  Refer to section 5.3 Auto/Manual range mode.  Press the trigger to open the clamp jaws. Fully enclose one conductor—refer to Figure 5.1.  For optimum results, center the conductor in the jaws.  Read the current value on the display.    5.6.3 Extended Functionality Modes  In addition to the basic voltage and current measurements, the meter can be set to different  modes for extended functionality.  5.6.3.1 Selecting Modes  The mode icons applicable for the selected measurement type are displayed in the lower  part of the display. When a mode is enabled, the icon is framed.     Figure 5.2 Mode icons (AC voltage measurements): Peak mode/Silent mode are enabled  The navigation buttons are used to select a mode icon and to enable/disable a mode:   Use the LEFT and RIGHT navigation buttons to navigate to a mode icon. The currently  selected icon will flash.   Press the OK button to enable/disable the selected (flashing) mode.           FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 15 Connect the meter to the unpowered circuit under test  Set the meter to A  Use the navigation buttons to select   and enable Inrush current mode.  Turn on the power to the circuit under test  Note: If the inrush current under testing is more than 100 A AC, manually set the range to  600 A before activating the inrush current mode, see section 5.3 Auto/Manual range mode.      Measured Inrush   Current       Current Detection   Threshold     TIME             100ms Sample Window (60Hz)   Start Stop     Figure 5.3 Inrush Current  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 16 5.6.3.6 MIN/MAX/AVG Mode  In Min/Max/Avg mode, the meter captures and displays the minimum or maximum values  and updates only when a higher/lower value is registered. The meter can also display the  average of all values recorded from the beginning of Min/Max/Avg mode.  Use the navigation buttons to select   and enable Min/Max/Avg mode.   Press the OK button repeatedly to cycle through the minimum, maximum, and average  reading displays. The corresponding icons are displayed:  ,  , or  .   Press and hold the OK button for 2 seconds to disable Min/Max/Avg mode.   5.6.3.7 Harmonic Distortion Mode    In Harmonic Distortion mode, the meter displays the distortion percentage value for the  first 25 harmonics as well as the total harmonic distortion. Harmonic Distortion mode is  available when measuring AC current or voltage in Manual select mode.  The harmonic distortion is expressed as H  = (RMS of an individual harmonic n)/(RMS of the  fundamentals) × 100%.  Use the navigation buttons to select   and enable Harmonic Distortion mode.   While in Harmonic Distortion mode, use the LEFT and RIGHT navigation buttons to  navigate through the individual and total harmonic data. H01, H02, …, Hn is displayed.   When the total harmonic distortion is displayed, the   indicator appears in the upper  part of the display and 'thd' is shown in the main display.   Press the OK button to switch the display between Harmonic Order Indication mode and  Percentage mode.   Press and hold the OK button for 2 seconds to disable Harmonic Distortion mode.     FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 17: Non-Contact Voltage Detector

    5.6.3.8 VFD Mode (low pass filter)  The VFD mode eliminates high frequency noise in voltage measurements by means of a low‐pass filter.  The VFD mode is designed for variable frequency drive (VFD) measurements. This mode is available for  measurements of AC current or voltage.    1. Use the navigation buttons to select   and activate the VFD mode  5.7 Non‐Contact Voltage Detector  Note: Test on a known live circuit before testing on an unfamiliar circuit.  Hold the clamp tips of the meter very close to the voltage source.   If voltage is present, the non‐contact voltage alert lamp (see section 4.1 Meter parts)  illuminates a red color.   CAUTION   If the non‐contact voltage alert lamp is not illuminated, voltage could still be present.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 18: Power Measurements

      Insert the black probe lead into the negative COM terminal and the red probe lead into  the positive W terminal.   Press the trigger to open the clamp jaws. Fully enclose one conductor—refer to Figure 5.1.  For optimum results, center the conductor in the jaws.   Note: The + symbol on the jaw should be directed toward the power source     Connect the probe leads in parallel to the part under test.   Read the active power value on the display.    If the value is displayed without a sign, the power is flowing from the power source to the  load.   If the value is displayed with a minus sign (–), the power is flowing from the power load to  the source.  To measure and display the power factor, press the MODE button repeatedly until the    indicator is displayed.  Read the power factor value on the display.   If the value is displayed without a sign, the phase of the current signal is lagging behind  the voltage signal (inductive load).   If the value is displayed with a minus sign (–), the phase of the current signal is leading the  voltage signal (capacitive load).  To return to active power measurements, press the MODE button repeatedly until neither  the   nor the   indicator is displayed.    If an overload occurs, the following is displayed:  OL. V: Voltage overload or both voltage and current overload. OL. A: Current overload. OL. kW: Active power overload. FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 19 5.8.2 Three‐Phase Power Measurements    5.8.2.1 Three‐Phase Three‐Wire Balanced/Unbalanced  The power of a three‐phase three‐wire delta configuration is measured in two steps, in  accordance with Figure 5.4. The total power is the sum of the two measurements: W = W  +  .    Figure 5.4 Three‐phase three‐wire measurements  Set the function switch to the W position.   Ensure that the meter is set to active power measurement. If the   or the    indicator is displayed, press the MODE button repeatedly until none of these  indicators are displayed.   Take two measurements of the active power, in accordance with Figure 5.4.   To measure and display the power factor, press the MODE button repeatedly until the   indicator is displayed.   Read the power factor value on the display.    If the value is displayed without a sign, the phase of the current signal is lagging  behind the voltage signal (inductive load).   If the value is displayed with a minus sign (–), the phase of the current signal is  leading the voltage signal (capacitive load).  To return to active power measurements, press the MODE button repeatedly until  neither the   nor the   indicator is displayed.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 20 5.8.2.2 Three‐Phase Four‐Wire Balanced/Unbalanced  The power of a three‐phase four‐wire configuration is measured in three steps, accordance  with Figure 5.5. The total power is the sum of the three measurements: W = W  + W  + W     Figure 5.5 Three‐phase four‐wire measurements  Set the function switch to the W position.   Ensure that the meter is set to active power measurement. If the   or the    indicator is displayed, press the MODE button repeatedly until none of these  indicators are displayed.   Take three measurements of the active power, in accordance with Figure 5.5.   To measure and display the power factor, press the MODE button repeatedly until the   indicator is displayed.   Read the power factor value on the display.    If the value is displayed without a sign, the phase of the current signal is lagging  behind the voltage signal (inductive load).   If the value is displayed with a minus sign (–), the phase of the current signal is  leading the voltage signal (capacitive load).  To return to active power measurements, press the MODE button repeatedly until  neither the   nor the   indicator is displayed.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 21 5.8.3 Phase Rotation  With the meter set to Phase rotation mode, it is possible to determine the phase rotation for a  three‐wire system.  Note: The system frequency must be stable.    Figure 5.6 Phase rotation      Set the function switch to the W position.   Enter Phase rotation mode by pressing the MODE button repeatedly until the   indicator  is displayed.   Connect the red test lead to the presumed phase line 1 and the black test lead to the  presumed phase line 3.   One of the following results is displayed:   OL V flashes if the voltage is >1000 V. Lo V flashes if the voltage is <30 V. Out F flashes if the frequency is >65 Hz or <45 Hz. If normal, L1 is displayed for about 3 seconds. Then L2 is displayed and the meter beeps twice. Move the red test lead to the presumed phase line 2 immediately, before "L2"  extinguishes from the display.   One of the following results is displayed:   FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 22: Resistance Measurements

      Set the function switch to the    position.   Ensure that the meter is set to resistance measurement. If the   or the   indicator is  displayed, press the MODE button repeatedly until none of these indicators are displayed.   Insert the black probe lead into the negative COM terminal and the red probe lead into  the positive Ω terminal.   Touch the tips of the probe across the circuit or component under test.   Read the resistance value on the display.   5.10 Capacitance Measurements  Warning: Do not do capacitance tests before you have removed the power the capacitor or other devices  under test during a measurement. Injury to persons can occur.    Note: To protect the internal components, if a capacitor that is being tested has a charge, the  meter will first discharge the cap and show diSC. After a complete discharge the meter will  conduct a normal test. diSC may also be displayed if the incorrect input is provided (e.g.,  measuring voltage while in capacitance mode).  Set the function switch to the   position.   Insert the black probe lead into the negative COM terminal and the red probe lead into  the positive   terminal.   Touch the tips of the probe across the part under test.   Read the capacitance value on the display.     Note: For very large capacitance values, it may take several seconds for the measurement to settle and the  final reading to stabilize.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 23: Continuity Test

    Set the function switch to the   position.   Insert the black probe lead into the negative COM terminal and the red probe lead into  the positive Ω terminal.   Use the MODE button to select continuity measurement. The   indicator will be  displayed.   Touch the tips of the probe across the circuit or component under test.   If the resistance is less than 30 Ω, the meter will beep.   5.12 Diode Test  Warning: Do not perform diode, resistance or continuity tests before removing the power from  capacitors and other devices under test during a measurement. Injury to persons can occur.  Set the function switch to the diode  position.   Insert the black probe lead into the negative COM terminal and the red probe lead into  the positive Ω terminal.  Use the MODE button to select the diode test function. The diode indicator  will be  displayed.  Touch the tips of the probe across the diode or semiconductor junction under test.  If the reading is between ± 0.40 and +0.80V, the component is good; bAD or O.L displays  indicate a defective component.    This FLIR meter checks diodes using an alternating test signal sent through the diode in both  directions. This allows the user to check the diode without having to reverse polarity manually.  The meter display will show ± 0.4 ~ 0.7V for a good diode, bAd for a shorted diode, and O.L for  an opened diode. See Fig. 5.7 below:    Figure 5.7 Diode Tests  + 0.4V   - 0.4V FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 24: Maintenance

    6. Maintenance    6.1 Cleaning and Storage    Clean the meter with a damp cloth and mild detergent; do not use abrasives or solvents.  If the meter is not to be used for an extended period, remove the batteries and store them  separately.  6.2 Battery Replacement  To avoid electrical shock, disconnect the meter if connected to a circuit, remove the  probe/thermocouple leads from the terminals, and set the function switch to the OFF  position before attempting to replace the batteries. Unscrew and remove the battery compartment cover. Replace the six standard AAA batteries, observing correct polarity. Secure the battery compartment cover. Never dispose of used batteries or rechargeable batteries in household waste.  As consumers, users are legally required to take used batteries to appropriate  collection sites, the retail store where the batteries were purchased, or wherever  batteries are sold.    6.2.1 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an environmentally  friendly way, and in accordance with existing regulations for electronic waste.  Please contact your FLIR Systems representative for more details.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 25: Specifications

    Low battery indicator:   is displayed. Replace battery when the indicator   appears in the display.  Power requirement: 6 × 1.5 V AAA alkaline batteries.  Battery life: Approx. 50 hours with alkaline batteries (backlight and work light are off)  Calibration: 1 year calibration cycle.    Operating temperatures:  0 to 10°C (32 to 50°F) (non‐condensing) ≤    10 to 30°C  (50 to 86°F) ( 80% RH) ≤  30 to 40°C (86 to 104°F) ( 75% RH) ≤  40 to 50°C (104 to 122°F) ( 45%RH)   Storage temperature:  ‐10 to 50°C (14 to 122°F)  0–80% RH (batteries not fitted).    Dimensions: (H × W × L): 1.9″ × 3.9″ × 10.3″ (49 mm × 100 mm × 262 mm).  Weight: 590g (20.8 oz.) including batteries.  Temperature coefficient: 0.2 × (specified accuracy)/°C, <18°C (64.4°F), >28°C (82.4°F).  Over‐voltage category: IEC 61010‐1 CAT IV‐600 V, CAT III‐1000 V, IEC 61010‐2‐033.  CAT  Application field  Ⅰ  Circuits not connected to mains  Ⅱ  Circuits directly connected to a low‐ voltage installation  Ⅲ  Building installation  Ⅳ  Source of the low‐voltage installation    FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 26: Electrical Specifications

    F), <80% RH.  Table 7.1 Voltage (TRMS)  Function   Range  Accuracy (of reading)  1    99.99 V  DCV  ±(0.7% + 2 dgt)  999.9 V  0.05–99.99 V  ±(1.0% + 5 dgt)  ACV  999.9 V  50–500 Hz  0.05–99.99 V  VFD  50–60 Hz ± (1% + 5 dgt)   ACV  999.9 V  1.  DCV <1000 dgt, add 6 dgt to the accuracy. ACV <1000 dgt, add 3 dgt to the accuracy.    Overload protection: 1000 V .  Input impedance: 3.5 MΩ //, <100 pF.  AC conversion type: AC coupled, true RMS responding, calibrated to the RMS value of a sine wave  input. Accuracies are given for sine waves at full scale and non‐sine waves below half scale. For  non‐sine waves (50/60 Hz), add the following crest factor corrections:  For a crest factor of 1.4–2.0, add 1.0% to the accuracy. For a crest factor of 2.0–2.5, add 2.5% to the accuracy. For a crest factor of 2.5–3.0, add 4.0% to the accuracy.   CF:  3 @ 460 V, 280 A. 2 @ 690 V, 420 A.   AC+DC V  accuracy: Same as ACV specification + DCV specification.  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 27 0.10–99.99 A  50–60 Hz ± (2% + 5 dgt)*  VFD  ACA   599.9 A    * For measured values <1000 dgt, add 5 dgt to the accuracy.  Overload protection: 600 A .  Position error: ±1% of reading.  AC conversion type and additional accuracy is same as for the AC voltage.  AC+DC A  accuracy: Same as ACA specification + DCA specification. The DCA is affected by the  temperature and the residual magnetism. Use the DCA zero function to compensate.    Table 7.3 Peak hold: peak maximum/peak minimum (AC only, Non TRMS)  Function   Range  Accuracy  140.0 V  ACV  ±(3.0% + 15 dgt)   1400 V  140.0 A   ACA   ±(3.5% + 15 dgt)   850 A    Overload protection: 1000 V   , 600 A   rms  Accuracy defined for sine waves, ACV > 5 V rms /ACA ≥ 5 A rms , frequency 50–400 Hz. Suitable for  repetitive events. FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 28 99.9%  H13–H25  ±(10% + 10 dgt)   Overload protection: 1000 V rms , 600 A rms    If ACV < 10 V rms  or ACA < 10 A rms , rdy is displayed. If the fundamental frequency is outside the range 45–65Hz, out.F is displayed.   Table 7.7 Inrush current  Function   Range  Accuracy  99.99 A  ±(3% + 0.3 A)   ACA  599.9 A  ±(3% + 5 dgt)*     * For measured values <1000 dgt, add 5 dgt to the accuracy. Inrush current detection threshold: 1.00A for 100.00A range and 10.0A for 1000.0A range    Overload protection: 1000 V rms , 600 A rms .    Accuracy is defined for sine waves, ACA ≥ 10 A rms , freq. 50/60 Hz. Integration time approx. 100ms. FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 29 599.9 kW (10 V, 5 A min)  1.  The range is determined by the V/A range (9.999 kW: 100 V, 100 A; 99.99 kW: 1000 V, 100 A, or  100 V, 600 A; 599.9 kW: 1000 V, 600 A).    Overload protection: 1000 V rms , 600 A rms .  Accuracy defined for:  ≥ ACW: Sine waves, ACV   10 V rms , ACA   5 A rms . ≥ Frequency 50–60 Hz, PF = 1.00. DCW: DCV   10 V, DCA   5 A. ≥ ≥   Table 7.9 Power factor  Function   Range  Accuracy  PF   –1.00 to 0.00 to +1.00   ±3° ± 1 dgt     Overload protection: 1000 V rms , 600 A rms .  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 30 99.99 kΩ  Continuity   999.9 Ω  ±(1.0% + 5 dgt)   Diode   0.40–0.80 V   ±0.1V     Overload protection: 1000 V rms .  Maximum test current: Approx. 0.5 mA.  Maximum open circuit voltage for Ω: Approx. 2.4 V.  Maximum open circuit voltage for diode: Approx. ±1.6 V.   Continuity threshold:   < 30 Ω beep on. > 100 Ω beep off.   Continuity indicator: 2 kHz tone buzzer.  Continuity response time: <100 ms.    Table 7.11 Capacitance  Function   Range  Accuracy  3.999 μF   39.99 μF  Capacitance  ±(1.9% + 8 dgt)   399.9 μF  3.999 mF    Overload protection: 1000 V rms .        FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 31: Technical Support

    TMSupport@flir.com  Service/Repair Support Email  Repair@flir.com  Support Telephone number  +1 855‐499‐3662 option 3 (toll‐free)  9. Warranties  9.1 FLIR Global Limited Lifetime Warranty  A qualifying FLIR Test and Measurement product (the “Product”) purchased either directly from FLIR Commercial Systems Inc  and affiliates (FLIR) or from an authorized FLIR distributor or reseller that Purchaser registers on‐line with FLIR is eligible for  coverage under FLIR’s Limited Lifetime Warranty, subject to the terms and conditions in this document. This warranty only  applies to purchases of Qualifying Products (see below) purchased and manufactured after April 1, 2013.  PLEASE READ THIS DOCUMENT CAREFULLY; IT CONTAINS IMPORTANT INFORMATION ABOUT THE PRODUCTS THAT QUALIFY  FOR COVERAGE UNDER THE LIMITED LIFETIME WARRANTY, PURCHASER’S OBLIGATIONS, HOW TO ACTIVATE THE WARRANTY,  WARRANTY COVERAGE, AND OTHER IMPORTANT TERMS, CONDITIONS, EXCLUSIONS AND DISCLAIMERS.  1. PRODUCT REGISTRATION. To qualify for FLIR’s Limited Lifetime Warranty, Purchaser must fully register the Product directly  with FLIR on‐line at http://www.flir.com within Sixty (60) DAYS of the date the Product was purchased by the first retail  customer (the “Purchase Date”). Qualifying PRODUCTS THAT ARE NOT REGISTERED ON‐LINE WITHIN SIXTY (60) DAYS OF THE  PURCHASE DATE WILL HAVE A LIMITED ONE YEAR WARRANTY FROM DATE OF PURCHASE.   2. QUALIFYING PRODUCTS. Upon registration, Test and Measurement products that qualify for coverage under FLIR’s Limited  Lifetime Warranty are: MR7x, CM7x, CM8x, DMxx, VP5x not including accessories which may have their own warranty.   3. WARRANTY PERIODS. For purposes of the The Limited Lifetime Warranty, Lifetime is defined as seven years (7) after the  product is no longer manufactured, or ten years (10) from date of purchase, whichever is greater. This Warranty is only  applicable to the original owner of the Products.   Any Product that is repaired or replaced under warranty is covered under this Limited Lifetime Warranty for one hundred  eighty days (180) days from the date of return shipment by FLIR or for the remaining duration of the applicable Warranty  Period, whichever is longer.  4. LIMITED WARRANTY. In accordance with the terms and conditions of this Limited Lifetime Warranty, and except as excluded  or disclaimed in this document, FLIR warrants, from the Purchase Date, that all fully registered Products will conform to FLIR’s  published Product specifications and be free from defects in materials and workmanship during the applicable Warranty Period.  PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY, AT FLIR’S SOLE DISCRETION, IS THE REPAIR OR  REPLACEMENT OF DEFECTIVE PRODUCTS IN A MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS  ADJUDICATED TO BE INSUFFICIENT, FLIR SHALL REFUND PURCHASER’S PAID PURCHASE PRICE AND HAVE NO OTHER  OBLIGATION OR LIABILITY TO BUYER WHATSOEVER.  5. WARRANTY EXCLUSIONS AND DISCLAIMERS. FLIR MAKES NO OTHER WARRANTY OF ANY KIND WITH RESPECT TO THE  PRODUCTS. ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF  MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE (EVEN IF PURCHASER HAS NOTIFIED FLIR OF ITS INTENDED USE FOR  THE PRODUCTS), AND NON‐INFRINGEMENT ARE EXPRESSLY EXCLUDED FROM THIS AGREEMENT.  THIS WARRANTY EXPRESSLY EXCLUDES ROUTINE PRODUCT MAINTENANCE, SOFTWARE UPDATES, AND REPLACEMENT OF  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...

  • Page 32: Flir Test And Measurement Limited 2 Year Warranty

    Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser any Product that  FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under Warranty. If FLIR  determines that any returned Product is not covered under Warranty or is otherwise excluded from Warranty coverage, FLIR  may charge Purchaser a reasonable handling fee and return the Product to Purchaser, at Purchaser’s expense, or offer  Purchaser the option of handling the Product as a non‐warranty return.   7. NON‐WARRANTY RETURN. Purchaser may request that FLIR evaluate and service or repair a Product not covered under  warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product for non‐warranty evaluation and  repair, Purchaser must contact FLIR by visiting http://www.flir.com to request an evaluation and obtain an RMA. Purchaser is  solely responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging  the Product for shipment to FLIR and for all packaging and shipping costs. Upon receipt of an authorized non‐warranty return,  FLIR will evaluate the Product and contact Purchaser regarding the feasibility of and the costs and fees associated with  Purchaser’s request. Purchaser shall be responsible for the reasonable cost of FLIR’s evaluation, for the cost of any repairs or  services authorized by Purchaser, and for the cost of repackaging and returning the Product to Purchaser.  Any non‐warranty repair of a Product is warranted for one hundred eighty days (180) days from the date of return shipment by  FLIR to be free from defects in materials and workmanship only, subject to all of the limitations, exclusions and disclaimers in  this document.  9.2 FLIR Test and Measurement Limited 2 Year Warranty  A qualifying FLIR Test and Measurement product (the “Product”) purchased either directly from FLIR Commercial Systems Inc  and affiliates (FLIR) or from an authorized FLIR distributor or reseller that Purchaser registers on‐line with FLIR is eligible for  coverage under FLIR’s Limited Warranty, subject to the terms and conditions in this document. This warranty only applies to  purchases of Qualifying Products (see below) purchased and manufactured after April 1, 2013.  PLEASE READ THIS DOCUMENT CAREFULLY; IT CONTAINS IMPORTANT INFORMATION ABOUT THE PRODUCTS THAT QUALIFY  FOR COVERAGE UNDER THE LIMITED WARRANTY, PURCHASER’S OBLIGATIONS, HOW TO ACTIVATE THE WARRANTY,  WARRANTY COVERAGE, AND OTHER IMPORTANT TERMS, CONDITIONS, EXCLUSIONS AND DISCLAIMERS.  1. PRODUCT REGISTRATION. To qualify for FLIR’s Limited Warranty, Purchaser must fully register the Product directly with FLIR  on‐line at http://www.flir.com within Sixty (60) DAYS of the date the Product was purchased by the first retail customer (the  “Purchase Date”). Qualifying PRODUCTS THAT ARE NOT REGISTERED ON‐LINE WITHIN SIXTY (60) DAYS OF THE PURCHASE DATE  WILL HAVE A LIMITED ONE YEAR WARRANTY FROM DATE OF PURCHASE.   2. QUALIFYING PRODUCTS. Upon registration, Test and Measurement products that qualify for coverage under FLIR’s Limited  Warranty are: VS70 Videoscope, VSAxx Articulation Camera, VSCxx Camera, VSSxx Probe Spool, VST handset, MR02 Pin  Extension Probe, and TAxx not including accessories which may have their own warranty.   3. WARRANTY PERIODS. The applicable Limited Warranty Period measured from the Purchase data are: Products  Limited Warranty Period  VS70, VSAxx, VSCxx, VSSxx, VST, MR02, TAxx  TWO (2) Years  FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 33 REPLACEMENT OF DEFECTIVE PRODUCTS IN A MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS  ADJUDICATED TO BE INSUFFICIENT, FLIR SHALL REFUND PURCHASER’S PAID PURCHASE PRICE AND HAVE NO OTHER  OBLIGATION OR LIABILITY TO BUYER WHATSOEVER.  5. WARRANTY EXCLUSIONS AND DISCLAIMERS. FLIR MAKES NO OTHER WARRANTY OF ANY KIND WITH RESPECT TO THE  PRODUCTS. ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF  MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE (EVEN IF PURCHASER HAS NOTIFIED FLIR OF ITS INTENDED USE FOR  THE PRODUCTS), AND NON‐INFRINGEMENT ARE EXPRESSLY EXCLUDED FROM THIS AGREEMENT.  THIS WARRANTY EXPRESSLY EXCLUDES ROUTINE PRODUCT MAINTENANCE, SOFTWARE UPDATES, AND REPLACEMENT OF  FUSES, OR DISPOSABLE BATTERIES. FLIR FURTHER EXPRESSLY DISCLAIMS ANY WARRANTY COVERAGE WHERE THE ALLEGED  NONCONFORMITY IS DUE TO NORMAL WEAR AND TEAR, OTHER ALTERATION, MODIFICATION, REPAIR, ATTEMPTED REPAIR,  IMPROPER USE, IMPROPER MAINTENANCE, NEGLECT, ABUSE, IMPROPER STORAGE, FAILURE TO FOLLOW ANY PRODUCT  INSTRUCTIONS, DAMAGE (WHETHER CAUSED BY ACCIDENT OR OTHERWISE), OR ANY OTHER IMPROPER CARE OR HANDING OF  THE PRODUCTS CAUSED BY ANYONE OTHER THAN FLIR OR FLIR’S EXPRESSLY AUTHORIZED DESIGNEE.   THIS DOCUMENT CONTAINS THE ENTIRE WARRANTY AGREEMENT BETWEEN PURCHASER AND FLIR AND SUPERSEDES ALL  PRIOR WARRANTY NEGOTIATIONS, AGREEMENTS, PROMISES AND UNDERSTANDINGS BETWEEN PURCHASER AND FLIR. THIS  WARRANTY MAY NOT BE ALTERED WITHOUT THE EXPRESS WRITTEN CONSENT OF FLIR. 6. WARRANTY RETURN, REPAIR AND REPLACEMENT. To be eligible for warranty repair or replacement, Purchaser must notify  FLIR within thirty (30) days of discovering of any apparent defect in materials or workmanship. Before Purchaser may return a  Product for warranty service or repair, Purchaser must first obtain a returned material authorization (RMA) number from FLIR.  To obtain the RMA number Owner must provide an original proof of purchase. For additional information, to notify FLIR of an  apparent defect in materials or workmanship, or to request an RMA number, visit http://www.flir.com. Purchaser is solely  responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging the  Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser any Product that  FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under Warranty. If FLIR  determines that any returned Product is not covered under Warranty or is otherwise excluded from Warranty coverage, FLIR  may charge Purchaser a reasonable handling fee and return the Product to Purchaser, at Purchaser’s expense, or offer  Purchaser the option of handling the Product as a non‐warranty return.   7. NON‐WARRANTY RETURN. Purchaser may request that FLIR evaluate and service or repair a Product not covered under  warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product for non‐warranty evaluation and  repair, Purchaser must contact FLIR by visiting http://www.flir.com to request an evaluation and obtain an RMA. Purchaser is  solely responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging  the Product for shipment to FLIR and for all packaging and shipping costs. Upon receipt of an authorized non‐warranty return,  FLIR will evaluate the Product and contact Purchaser regarding the feasibility of and the costs and fees associated with  Purchaser’s request. Purchaser shall be responsible for the reasonable cost of FLIR’s evaluation, for the cost of any repairs or  services authorized by Purchaser, and for the cost of repackaging and returning the Product to Purchaser.  Any non‐warranty repair of a Product is warranted for one hundred eighty days (180) days from the date of return shipment by  FLIR to be free from defects in materials and workmanship only, subject to all of the limitations, exclusions and disclaimers in  this document. FLIR CM82 USER MANUAL                                                                                 Document Identifier: CM82‐en‐GB_AD ...
  • Page 34 Corporate Headquarters  FLIR Systems, Inc.  2770 SW Parkway Avenue  Wilsonville, OR 97070  USA  Telephone: +1 503‐498‐3547    Customer Support  Technical Support Website   http://support.flir.com  Technical Support Email   TMSupport@flir.com  Service and Repair Email  Repair@flir.com  Customer Support Telephone  +1 855‐499‐3662 option 3 (toll free)                    Publication Identification No.:  CM82‐en‐GB  Release Version:    AD  Release Date:      2016 March  Language:      en‐GB   ...
