Quick Links

Operating Manual
BN 2302/98.11
2014.01
English
OLP-34/-35/-38
Optical Power Meter
BN 2302/01
BN 2302/02
BN 2302/03
BN 2302/11
BN 2302/12
BN 2302/13

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OLP-34 and is the answer not in the manual?

Questions and answers

Related Manuals for JDS Uniphase OLP-34

Summary of Contents for JDS Uniphase OLP-34

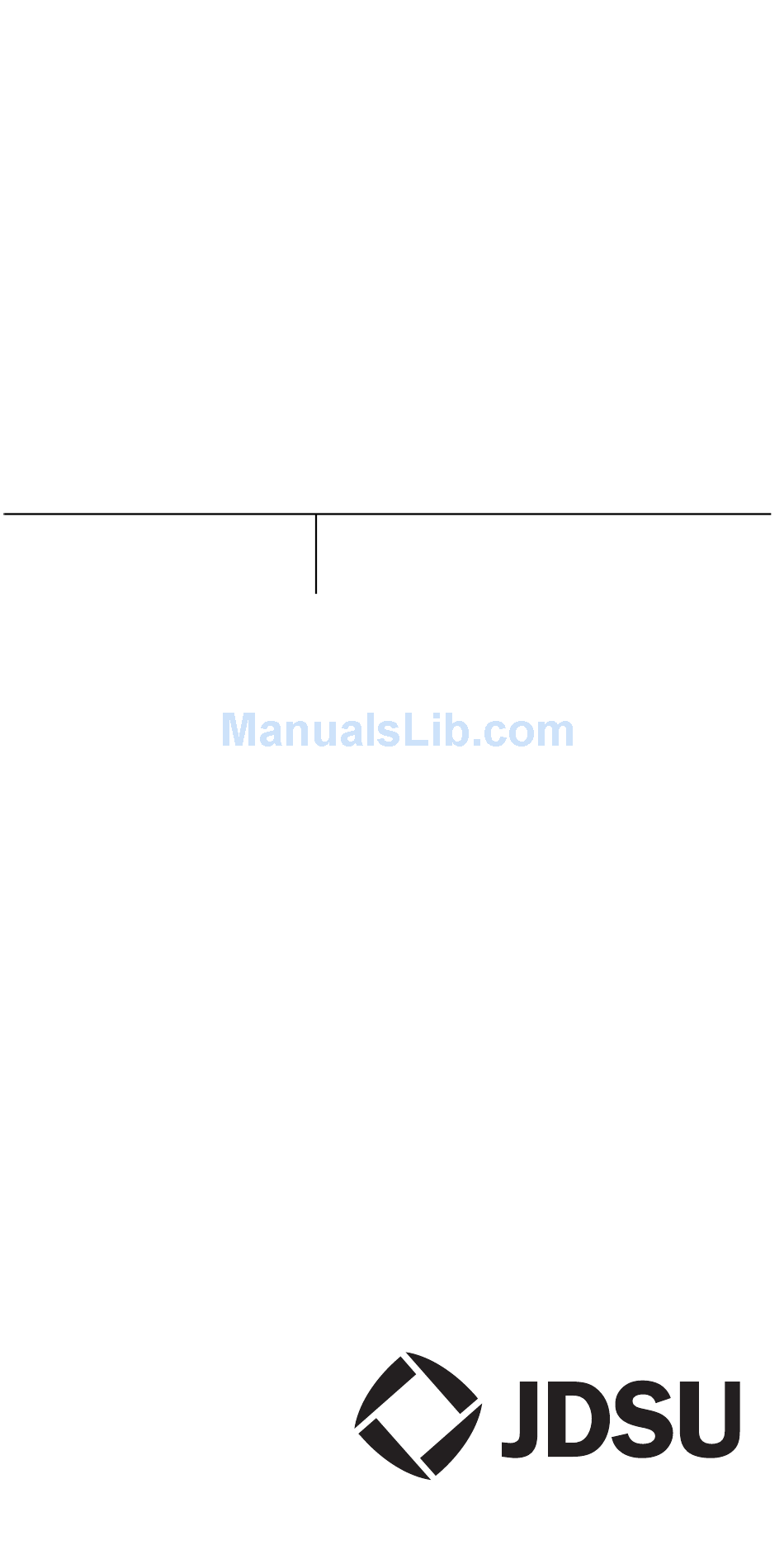

  • Page 1 OLP-34/-35/-38 Optical Power Meter Operating Manual BN 2302/01 BN 2302/02 BN 2302/03 BN 2302/11 BN 2302/12 BN 2302/13 BN 2302/98.11 2014.01 English...
  • Page 2 Please direct all enquiries to your local JDSU sales company. The addresses can be found at: http://www.jdsu.com/test The description of additional features of the device can be found at: http://www.jdsu.com/tm Copyrights This product or parts of this product are based on the Recommendations and/or Standards issued by the Standardization Sector of the International Telecommunication Union - ITU-T and/or the...

  • Page 3: Table Of Contents

    ..... . . 1 NTRODUCTION OLP-34/-35/-38 Optical Power Meters ..... . 1 Operating manual update .
  • Page 4 PECIFICATIONS OLP-34 ....... . 27 OLP-35 ....... . 28 OLP-38 .

  • Page 5: Introduction

    NTRODUCTION OLP-34/-35/-38 Optical Power Meters The handheld Optical Power Meters • BN 2302/01/11 • BN 2302/02/12, and • BN 2302/03/13 measure power levels on fiber optic systems. The Test Sets are specially designed for high performance testing of all optical signals and systems, i.e.

  • Page 6: Operating Manual Update

    To download the latest operating instructions: 1. Visit the JDSU web site at www.jdsu.com/test. 2. Select your model from the product line or use the search function. 3. Open the download area and download the operating instructions if available. OLP-34/-35/-38 JDSU...

  • Page 7: Symbols Used In This Operating Manual

    This safety instruction is given if the danger is due to laser radiation. Information specifying the laser class is also given. Very important instruction Follow this instruction carefully; e.g. Make sure you protect yourself and others from exposure to laser light. JDSU OLP-34/-35/-38...
  • Page 8 Indicates the result of following an instruction; e.g. The page opens. Bold type Pages, controls, and display face elements Screen pages, controls, and display elements are indicated in bold type. [Store] Instrument keys Instrument keys are indicated within square brackets. OLP-34/-35/-38 JDSU...

  • Page 9: Safety Information

     Please make sure the device is not operated outside the permitted ambient conditions.  Observe the specified measurement range.  Always make sure that the device is in proper working order before switching it on. JDSU OLP-34/-35/-38...

  • Page 10: Laser Safety

    Switch off the laser source before disconnecting the optical fibers. Never look directly into the output of a laser source or into an optical fiber connected to it. Always cover unused ports. Heed the normal precautions for working with laser radiation and consider local regulations. OLP-34/-35/-38 JDSU...

  • Page 11: Battery Operation

    Read the manual of the external charging device. Ventilation Insufficient ventilation Insufficient ventilation can damage the device or adversely affect its function CAUTION and safety. Ensure adequate ventilation when operating the device. JDSU OLP-34/-35/-38...

  • Page 12: Getting Started

    Do not operate the device until it has reached its specified temperature range and wait until it has cooled down if the device was stored at a high temperature (see „Ambient temperature”, page 31). OLP-34/-35/-38 JDSU...
  • Page 13 ETTING TARTED JDSU OLP-34/-35/-38...

  • Page 14: Device Overview

    ETTING TARTED Device overview OLP-34/-35/-38 JDSU...
  • Page 15 Second function: Clear current memory location. First function: Press to store current measurement. Second function: Recall the stored measurements. First function: Press to toggle level display between: • dBm/Watt (absolute mode) • dB (relative mode) Second function: Set reference level. JDSU OLP-34/-35/-38...

  • Page 16: Power Supply

    NOTICE: Take care to insert the batteries correctly. The correct polarity is indicated by a diagram inside the battery compartment. 3. Close the battery compartment. 4. Press [ ] to switch on. Note: The batteries can not be recharged with the OLP-3x. OLP-34/-35/-38 JDSU...
  • Page 17 You will often be able to return used batteries to the place where you purchase new ones. Any dry or rechargeable batteries that you purchased from JDSU can be returned to one of our Service Centers for disposal. JDSU OLP-34/-35/-38...
  • Page 18 Fig. 1 Fitting the universal push-pull adapter To operate the OLP-3x from AC power: 1. Connect the Micro USB connector (only BN 2302/1x) power cord to the OLP-3x. 2. Plug the universal push-pull adapter into the line socket. OLP-34/-35/-38 JDSU...

  • Page 19: Operation

    ] to switch on the device in ECON mode.  Press and hold down [ ] for more than 2 sec. to switch on the device in PERM mode. To switch the device off:  Press [ ] to switch off the device. JDSU OLP-34/-35/-38...

  • Page 20: Display Elements

    W. display 1550 nm Wavelength setting Display of selected wavelength (displayed wavelength depends on settings and model). Auto-λ Signal modulation • Auto-λ: Auto wavelength detection • 270 Hz, 1 kHz, 2 kHz: modulation frequency OLP-34/-35/-38 JDSU...

  • Page 21: Selecting A Wavelength

    The value is shown in the lower right display: The wavelengths that can be selected by pressing this key are an extract of those contained in the internal wavelength table. Wavelength 1 Wavelength 2 Wavelength 3 Wavelength 4 Wavelength 5 Fig. 3 Wavelength entries JDSU OLP-34/-35/-38...

  • Page 22: Displaying Absolute Power Level

    Power level ranges Tester Watt BN 2302/01/11 -60 to +10 dBm 1 nW to 10 mW BN 2302/02/12 -65 to +10 dBm 1 nW to 10 mW BN 2302/03/13 -50 to +26 dBm 10 nW to 400 mW OLP-34/-35/-38 JDSU...

  • Page 23: Displaying Relative Power Level

    270 Hz, 1 kHz and 2 kHz.The detected frequency is shown in the lower center display pane. Note: The OLP-3x can automatically detect the modulation frequency only if no Auto-λ was detected (see “Enabling Auto-Lambda mode” on page 20). JDSU OLP-34/-35/-38...

  • Page 24: Enabling Auto-Lambda Mode

    The display toggles automatically to the next detected wavelength after a few seconds. Fig. 5 Display in Auto-λ mode showing one detected wavelength and its power levels. OLP-34/-35/-38 JDSU...

  • Page 25: Memory Management

    MEM 1: assigned New storing MEM 2: assigned Deleted location MEM 3: deleted will not be re-filled New storing MEM 4: assigned New storing MEM 5: assigned New storing MEM 6: Fig. 6 Storing with the memory locations JDSU OLP-34/-35/-38...

  • Page 26: Store Measurements

    1. Use [] to select the memory location to be deleted. 2. Press [CLR] and hold it for at least 2 seconds. The selected memory location is deleted and the display shows 4 bars. Note: It is not possible to select and overwrite empty memory locations. OLP-34/-35/-38 JDSU...
  • Page 27 To delete all stored measurement results:  The device is in recall mode. 1. Press [CLR] and [ALL] simultaniously and hold them for at least 2 seconds. All memory locations are cleared. 2. Press [RECALL] again to exit the recall mode. JDSU OLP-34/-35/-38...

  • Page 28: Maintenance

    2. Remove the test adapter from the optical connection. The plug end surface is now accessible. 3. OLP-34 (BN 2302/01/11) and OLP-35 (BN 2302/02/ 12) only: Wipe off the plug end surface using a cotton bud soaked in isopropanol. This cleaning method is very effective and leaves no residues.

  • Page 29: Cleaning The Instrument

    Water and cleaning fluids The device may be damaged or destroyed if water or cleaning fluids CAUTION get inside it. Make sure that water or cleaning fluids do not get inside the instrument. JDSU OLP-34/-35/-38...

  • Page 30: Ofs-355 Download Manager

    2. Type OFS-355 in the search box. 3. Select OFS-355 from the search results list. The OFS-355 information page opens. 4. Select the download tab. 5. Click on the download link to download the software and follow the instructions given. OLP-34/-35/-38 JDSU...

  • Page 31: Specifications

    PECIFICATIONS OLP-34 Adjustable wavelength 780 to 1650 nm, range in 1 nm steps Calibrated 850, 980, 1300 nm, wavelengths 1310, 1490, 1550, 1625 nm InGaAs, coated Fiber type 9/125 to 50/125 µm /Display range 960 to 1000 nm and 1250 to 1650 nm 780 to 960 nm and 1000 to 1250 nm µ...

  • Page 32: Olp-34

    1) Under reference conditions: -20 dBm (CW), 1310 nm ±1 nm, 23 °C ±3K, 45 to 75% relative humidity, 9 to 50 µm test fiber, ceramic end face 2) -50 to +5 dBm from -5 to +45 °C. 3) From -5 to +45 °C. OLP-34/-35/-38 JDSU...

  • Page 33: Olp-38

    1) Under reference conditions: -20 dBm (CW), 1310 nm ±1 nm, 23 °C ±3K, 45 to 75% relative humidity, 9 to 50 µm test fiber, ceramic end face 2) -32 to +20 dBm from -5 to +45 °C 3) From -5 to +45 °C JDSU OLP-34/-35/-38...

  • Page 34: General Specifications

    2 x AA, 1.5 V Rechargeable batteries NiMH, 2 x AA, 1.2 V Operating life dry/rechargeable batteries typ. 200 h AC line operation with separate adapter Power saving mode auto power-off after approx. 20 min (can be disabled) 1) Only BN 2302/11/12/13 OLP-34/-35/-38 JDSU...
  • Page 35 Relative humidity up to +30 °C 5 to 95% Absolute humidity, > +30 °C 1 to 29 g/m Occasional condensation is tolerable as a limit condition. Dimensions and weight Dimensions (H x Wx D) 30 x 80 x 150 mm Weight 200 g JDSU OLP-34/-35/-38...

  • Page 36: Ordering Information

    RDERING NFORMATION Devices OLP-34 Optical Power Meter Germanium BN 2302/01 Germanium, with USB BN 2302/11 OLP-35 Optical Power Meter InGaAs BN 2302/02 InGaAs, with USB BN 2302/12 OLP-38 Optical Power Meter, High Power InGaAs (coated) BN 2302/03 InGaAs (coated), with USB...

  • Page 37: Accessories

    Cleaning tape for optical connectors BN 2229/90.07 Spare optical cleaning tape BN 2229/90.08 NiMH rechargeable batteries, Mignon AA, 1.2 V (2 batteries required) BN 2237/90.02 AC adapter SNT-505 BN 2302/90.01 USB connection cable K807 UPP-Adapter 1.25 mm BN 2256/90.03 JDSU OLP-34/-35/-38...
  • Page 38 RDERING NFORMATION OLP-34/-35/-38 JDSU...
  • Page 39 JDSU Environmental Management Program Superb performance and high quality have always characterized JDSU datacom and telecom measurement technology products. In this same world-class tradition, JDSU has an established, proactive program of environmental management. Environmental management is an integral part of JDSU’s business philosophy and strategy requiring the development of long-term, productive solutions to problems in the key areas of economics, technology, and ecology.
  • Page 40 Environmental management partnerships JDSU encourages our customers and suppliers who take this responsibility seriously to join JDSU in establishing their own environmental management programs. Recycling used products This product complies with the European Union Waste Electrical and Electronic Equipment directive (WEEE), 2002/96/EC. This product should not be disposed of as unsorted municipal waste and should be collected separately and disposed according to your national regulations.
  • Page 41 OLP-34/-35/-38 Optical Power Meter Bedienungsanleitung BN 2302/01 BN 2302/02 BN 2302/03 BN 2302/11 BN 2302/12 BN 2302/13 BN 2302/98.11 2014.01 Deutsch...
  • Page 42 Teilen zu kopieren und/oder Dritten zugänglich zu machen. © Copyright 2014 JDSU Deutschland GmbH Alle Rechte vorbehalten. JDSU und das JDSU Logo sind eingetragene Warenzeichen der JDS Uniphase Corporation. Andere Marken sind das Eigentum ihrer jeweiligen Inhaber. JDSU Deutschland GmbH Mühleweg 5, 72800 Eningen u. A.
  • Page 43 ......1 INFÜHRUNG OLP-34/-35/-38 Optical Power Meters ..... . 1 Aktualisierungen der Bedienungsanleitung.
  • Page 44 ATEN OLP-34 ....... . 31 OLP-35 ....... . 32 OLP-38 .

  • Page 45: Einführung

    INFÜHRUNG OLP-34/-35/-38 Optical Power Meters Die tragbaren optischen Leistungsmesser • BN 2302/01/11 • BN 2302/02/12 und • BN 2302/03/13 messen Leistungen an optischen Glasfasersystemen. Die Test Sets wurden speziell entwickelt für höchste Anforderungen beim Test optischer Signale und Systeme, wie z. B. Breitband, PONs und Gigabit Ethernet.
  • Page 46 Diodentyp Max. USB- Eingangspeg Schnitt- stelle Germanium +5 dBm  2302/01 Germanium +5 dBm  2302/11 InGaAs +10 dBm  2302/02 InGaAs +10 dBm  2302/12 InGaAs, +26 dBm  2302/03 beschichtet InGaAs, +26 dBm  2302/13 beschichtet OLP-34/-35/-38 JDSU...

  • Page 47: Aktualisierungen Der Bedienungsanleitung

    1. Besuchen Sie die Website von JDSU unter www.jdsu.com/test. 2. Wählen Sie Ihr Modell aus der gewünschten Produktreihe aus oder verwenden Sie die Suchfunktion. 3. Öffnen Sie den Downloadbereich und laden Sie ggf. die entsprechende Bedienungsanleitung herunter. JDSU OLP-34/-35/-38...

  • Page 48: Verwendete Symbole

    Gefahr aufgrund hoher Spannung besteht. Laserstrahlung Befolgen Sie die Hinweise, um schwere Verletzungen oder eine Beschädigung des Geräts zu vermeiden. Dieser Sicherheitshinweis wird verwendet, wenn die Gefahr aufgrund von Laserstrahlung besteht. Zusätzlich werden Angaben zur Laserklasse gemacht. OLP-34/-35/-38 JDSU...
  • Page 49  Modus wählen Ergebnis kursive Schrift Ergebnis nach einer Handlung, z. B. Die Seite wird geöffnet. fette Schrift Seiten, Tasten und Display- Elemente Bildschirmseiten, Tasten und Display- Elemente sind fett angegeben. Bedientasten [Store] Bedientasten werden in eckigen Klammern dargestellt. JDSU OLP-34/-35/-38...

  • Page 50: Sicherheitshinweise

     Benutzen Sie dieses Gerät nur unter den in dieser Anleitung angegebenen Bedingungen und für den Zweck, für den es entwickelt wurde.  Beachten Sie den angegebenen Messbereich.  Stellen Sie vor dem Einschalten sicher, dass das Gerät in ordnungsgemäßem Zustand ist. OLP-34/-35/-38 JDSU...

  • Page 51: Lasersicherheit

    Vor dem Trennen von Lichtwellenleiter-Verbindungen die Strahlungsquelle abschalten. Nie direkt in den Strahl einer Laserquelle oder in einen daran angeschlossenen Lichtwellenleiter sehen. Nicht benutzte Messanschlüsse abdecken. Beachten Sie die üblichen Vorsichtsmaßnahmen beim Umgang mit Laserstrahlung und beachten Sie die örtlichen Vorschriften. JDSU OLP-34/-35/-38...

  • Page 52: Batteriebetrieb

    Verwendung von Trockenbatterien möglich. Lesen Sie die Bedienungsanleitung des externen Ladegeräts durch. Belüftung Unzureichende Belüftung Eine unzureichende Belüftung kann das Gerät beschädigen oder dessen ACHTUNG Funktion und Sicherheit beeinträchtigen. Während des Betriebs für ausreichende Belüftung sorgen. OLP-34/-35/-38 JDSU...

  • Page 53: Vor Dem

    Sind Schäden vorhanden, versuchen Sie nicht, das Gerät in Betrieb zu nehmen. Andernfalls können weitere Schäden entstehen. Im Falle einer Beschädigung setzen Sie sich bitte mit Ihrer nächstgelegenen JDSU-Servicestelle in Verbindung. Kontaktadressen finden Sie unter www.jdsu.com. JDSU OLP-34/-35/-38...
  • Page 54 Gerät erst in Betrieb, wenn keine Betauung mehr an der Geräteoberfläche zu sehen ist. Betreiben Sie das Gerät nur im spezifizierten Temperaturbereich und lassen Sie es abkühlen, wenn es bei sehr hohen Temperaturen gelagert wurde (siehe „Temperaturbereiche” auf Seite 35). OLP-34/-35/-38 JDSU...
  • Page 55 OR DEM ETRIEB JDSU OLP-34/-35/-38...

  • Page 56: Geräteübersicht

    OR DEM ETRIEB Geräteübersicht OLP-34/-35/-38 JDSU...
  • Page 57 Erste Funktion: Automatische Wellenlängenerkennung aktivieren/ deaktivieren. Zweite Funktion: Aktuellen Speicherplatz löschen. Erste Funktion: Aktuelles Messergebnis speichern. Zweite Funktion: Gespeicherte Messergebnisse wieder aufrufen. Erste Funktion: Pegelanzeige einstellen auf: • dBm/Watt (absoluter Modus) • dB (relativer Modus) Zweite Funktion: Referenzwert einstellen. JDSU OLP-34/-35/-38...

  • Page 58: Spannungsversorgung

    Sicherheitshinweise für den Batteriebetrieb im Kapitel „Batteriebetrieb” auf Seite 8 beachten. Austauschen von Batterien Ersetzen Sie die Batterien nicht einzeln. Wechseln Sie immer beide Batterien zusammen aus. Jeweils nur zwei gleichartige Batterien einsetzen. D.h. keine Mischbestückung von Trockenbatterien und wiederaufladbaren Batterien. OLP-34/-35/-38 JDSU...
  • Page 59 Wechsel, sondern auch für den Ausbau vor der Entsorgung des Gerätes. Batterien nach der Verwendung bitte nicht über den Hausmüll entsorgen. Geben Sie die Batterien bei speziellen Sammelstellen für Sondermüll oder Rohstoffverwertung ab, die es bereits in vielen Ländern gibt. Meist können Sie die JDSU OLP-34/-35/-38...
  • Page 60 Bild 1 die Anweisungen auf der Verpackung des UPP-Steckadapters befolgen. Bild 1 UPP-Steckadapter einsetzen Das OLP-3x am Netz betreiben: 1. Das Kabel des Micro-USB-Anschlusses (nur bei BN 2302/1x) an das OLP-3x anschließen. 2. Den UPP-Steckadapter in eine Netzsteckdose einstecken. OLP-34/-35/-38 JDSU...

  • Page 61: Betrieb

    ] drücken, um das Gerät im ECON-Modus einzuschalten.  [ ] länger als 2 Sekunden drücken, um das Gerät im PERM-Modus einzuschalten. So schalten Sie das Gerät aus:  [ ] länger als 2 Sekunden drücken, um das Gerät auszuschalten. JDSU OLP-34/-35/-38...

  • Page 62: Anzeigeelemente

    W an. Anzeige 1550 nm Wellenlängeneinstellung Anzeige der gewählten Wellenlänge (angezeigte Wellenlänge richtet sich nach Einstellungen und Modell). Auto-λ Signal-Modulation • CW: Continuous wave = Dauersignal • Auto-λ: Automatische Wellenlängenerkennung • 270 Hz, 1 kHz, 2 kHz: Modulationsfrequenz OLP-34/-35/-38 JDSU...

  • Page 63: Wellenlänge Auswählen

    So wählen Sie eine Wellenlänge aus der Tabelle aus:  [λ] drücken, um eine neue Wellenlänge auszuwählen. Der Wert wird im rechten unteren Feld angezeigt: Die mit dieser Taste anwählbaren Wellenlängen stellen einen Auszug aus den in der Wellenlängentabelle enthaltenen Einträgen dar. JDSU OLP-34/-35/-38...
  • Page 64 2. [SET] länger als 2 Sekunden drücken. Die Wellenlängentabelle befindet sich im Bearbeitungsmodus. 3. Wellenlängenwert mit Hilfe von []. ändern. - Einmaliges Drücken für schrittweise Änderung. - Taste halten für beschleunigte Änderung. 4. Die neue Wellenlänge mit [SET] speichern. OLP-34/-35/-38 JDSU...

  • Page 65: Den Absolutpegel Anzeigen

    Anzeige des Absolutpegels in dBm. Pegelbereich Tester Watt BN 2302/01/11 -60 bis +10 dBm 1 nW bis 10 mW BN 2302/02/12 -65 bis +10 dBm 1 nW bis 20 mW BN 2302/03/13 -50 bis +26 dBm 10 nW bis 400 mW JDSU OLP-34/-35/-38...

  • Page 66: Relativpegel Anzeigen

    Modulationsfrequenzen 270 Hz, 1 kHz und 2 kHz. Die erkannte Modulationsfrequenz wird im mittleren unteren Feld angezeigt. Hinweis: Das OLP-3x erkennt die Modulationsfrequenz nur dann automatisch, wenn kein Auto-λ erkannt wurde (siehe “Auto-Lambda-Funktion aktivieren” auf Seite 23). OLP-34/-35/-38 JDSU...

  • Page 67: Auto-Lambda-Funktion Aktivieren

    Messung an “In-Service” Systemen auszuschließen, kann die Auto-λ- Funktion auch ausgeschaltet werden. Auto-λ ein-/ausschalten:  [AUTO-λ] drücken. λ λ Auto- ist aktiviert. Wenn Auto- aktiviert und eine mit λ Auto- ausgestattete Signalquelle erkannt wurde, wird Auto-λ Detected angezeigt. JDSU OLP-34/-35/-38...
  • Page 68 Bei aktiviertem Auto-λ und mehreren erkannten Wellenlängen werden die gemessenen Pegel einzeln angezeigt. Nach einigen Sekunden erfolgt eine automatische Anzeigenumschaltung zur nächsten erkannten Wellenlänge. Bild 5 Anzeige im Modus Auto-λ, die eine erkannte Wellenlänge mit ihrem Pegel zeigt. OLP-34/-35/-38 JDSU...

  • Page 69: Speicherverwaltung

    MEM 1: belegt Speicherung Neue MEM 2: belegt Speicherung Gelöschte Position MEM 3: gelöscht wird nicht neu belegt Neue MEM 4: belegt Speicherung Neue MEM 5: belegt Speicherung Neue MEM 6: Speicherung Bild 6 Speichern mit Hilfe der Speicherplätze JDSU OLP-34/-35/-38...

  • Page 70: Messergebnisse Speichern

    1. [RECALL] länger als 2 Sekunden drücken. Das Gerät befindet sich im Abrufmodus und der zuletzt gespeicherte Speicherplatz wird im oberen linken Bereich der Anzeige eingeblendet. 2. Mit Hilfe von [] die gespeicherten Speicherplätze durchsuchen. 3. [RECALL] erneut drücken, um den Abrufmodus zu verlassen. OLP-34/-35/-38 JDSU...

  • Page 71: Messergebnisse Löschen

    überschreiben. So löschen Sie alle gespeicherten Messergebnisse:  Das Gerät befindet sich im Abrufmodus. 1. [CLR] und [ALL] gleichzeitig mindestens 2 Sekunden lang drücken. Alle Speicherplätze werden gelöscht. 2. [RECALL] erneut drücken, um den Abrufmodus zu verlassen. JDSU OLP-34/-35/-38...

  • Page 72: Wartung

    Steckerendflächen oder in den Testadaptern können sich nachteilig auf das Messergebnis auswirken. Beschädigung der Photodiode Durch Berühren der Photodiode kann die Glasoberfläche beschädigt ACHTUNG werden. Gehen Sie beim Reinigen der Photodiode vorsichtig vor und verwenden Sie keine rauen Reinigungsmaterialien. OLP-34/-35/-38 JDSU...

  • Page 73: Instrument Reinigen

    Tuch und einer milden Reinigungslösung gesäubert werden. Wasser und Reinigungslösungen Wasser oder Reinigungslösungen, die in das Innere gelangen, können das ACHTUNG Gerät beschädigen oder zerstören. Achten Sie unbedingt darauf, dass Wasser und Reinigungslösungen nicht in das Geräteinnere gelangen. JDSU OLP-34/-35/-38...

  • Page 74: Ofs-355 Download Manager

    2. Im Suchfeld den Suchbegriff OFS-355 eingeben. 3. Aus der Liste der Suchergebnisse den Eintrag OFS-355 auswählen. Daraufhin öffnet sich die Informationsseite des OFS-355. 4. Auf die Registerkarte Download klicken. 5. Auf den Download-Link klicken, um die Software herunterzuladen, und den Anweisungen dort folgen. OLP-34/-35/-38 JDSU...
  • Page 75 ECHNISCHE ATEN OLP-34 Einstellbare 780 bis 1600 nm, Wellenlängen in 1 nm-Schritten Kalibrierte Wellenlängen 850 nm, 980 nm,1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm Photodiode InGaAs, beschichtet Fasertyp 9/125 bis 50/125 µm Leistungsbereich/Anzeigebereich 960 bis 1000 nm und 1250 bis 1650 nm...

  • Page 76: Technische Daten

    1) Unter Referenzbedingungen: -20 dBm (CW), 1310 nm ±1 nm, 23 °C ±3K, 45 bis 75% relative Feuchte, 9 bis 50 µm Testfaser, keramische Steckerendfläche. 2) -50 bis +5 dBm im Bereich von -5 bis +45 °C. 3) Im Bereich von -5 bis +45 OLP-34/-35/-38 JDSU...
  • Page 77 1) Unter Referenzbedingungen: -20 dBm (CW), 1310 nm ±1 nm, 23 °C ±3K, 45 bis 75% relative Feuchte, 9 bis 50 µm Testfaser, keramische Steckerendfläche. 2) -32 bis +20 dBm 3) -45 bis +26 dBm im Bereich von -5 bis +45 °C. JDSU OLP-34/-35/-38...

  • Page 78: Allgemeine Technische Daten

    2 x AA, 1,5 V Wiederaufladbare Batterien NiMH, 2 x AA, 1,2 V Betriebsdauer mit Trockenbatterien/ wiederaufladbaren Batterien ca. 200 h Netzbetrieb mit separatem Adapter Energiesparmodus automatische Abschaltung nach ca. 20 Minuten (abschaltbar) 1) Nur bei BN 2302/11/12/13 OLP-34/-35/-38 JDSU...
  • Page 79 Relative Feuchte bis +30 °C 5 bis 95% Absolute Feuchte > +30 °C 1 bis 29 g/m Gelegentliche Betauung ist zulässig. Abmessungen und Gewicht Abmessungen (H x B x T) 30 x 80 x 150 mm Gewicht 200 g JDSU OLP-34/-35/-38...

  • Page 80: Bestelldaten

    Germanium mit USB BN 2302/11 OLP-35 Optical Power Meter InGaAs BN 2302/02 InGaAs, mit USB BN 2302/12 OLP-38 Optical Power Meter, Hochleistungsausführung InGaAs (beschichtet) BN 2302/03 InGaAs (beschichtet), mit USB BN 2302/13 Kalibrierbericht OLP-34, OLP-35, OLP-38 BN 2302/90.03 OLP-34/-35/-38 JDSU...

  • Page 81: Zubehör

    Optisches Reinigungsset BN 2229/90.21 Reinigungsband für optische Anschlüsse BN 2229/90.07 Optisches Reinigungsband, Ersatz BN 2229/90.08 Wiederaufladbare NiMH-Batterien (Mignon AA, 1,2 V, es werden 2 Stück benötigt) BN 2237/90.02 Netzadapter SNT-505 BN 2302/90.01 USB-Verbindungskabel K807 UPP-Adapter 1,25 mm BN 2256/90.03 JDSU OLP-34/-35/-38...
  • Page 82 JDSU hat ein proaktives Umweltmanagementprogramm Auf dem Gebiet der Messtechnik für die Daten- und Telekommu- nikation überzeugen wir seit Jahrzehnten mit Qualität und Lei- stung. Mit unserem proaktiven Umweltmanagementprogramm wollen wir an diese Tradition anknüpfen. Das Umweltmanagementsystem ist integraler Bestandteil der JDSU-Unternehmenspolitik und der Unternehmensziele.
  • Page 83 Beim Aufbau eines eigenen Managementsystems Nur durch umweltkompetente Partner wird die geforderte Sorgfaltspflicht erfüllt. Dieses schützt vor kritischen Fragen Dritter. Bei der Entsorgung von Produkten Dieses Produkt entspricht der europäischen Richtlinie 2002/96/ EC zur Entsorgung elektrischer und elektronischer Altgeräte (WEEE, Waste Electrical and Electronic Equipment).). Entsorgen Sie diese Produkt nicht ungetrennt mit Ihrem Hausmüll, sondern führen Sie es einer getrennten Entsorgung gemäß...
