INTRODUCTION: SPECIFICATIONS
3.3

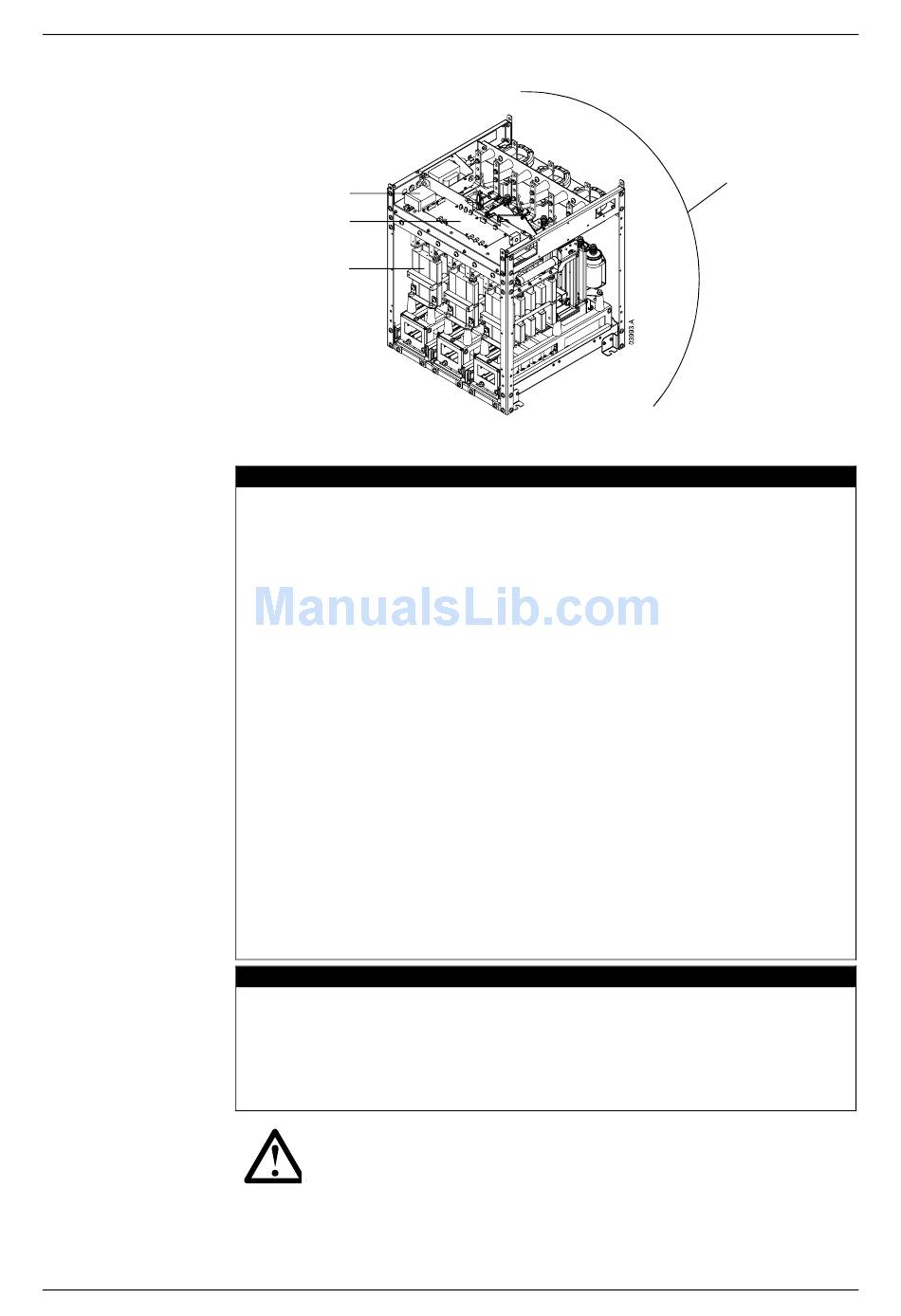

Key Components
3.4
General Technical Data
710-03261-00D
Control voltage
terminal block
Power interface PCB
Phase arms (x 3)
Supply
Mains Voltage
MVSxxxx-V02-xxx ...................................................... 3 x 2300 VAC (± 10%)
MVSxxxx-V03-xxx ...................................................... 3 x 3300 VAC (± 10%)
MVSxxxx-V04-xxx ...................................................... 3 x 4160 VAC (± 10%)
MVSxxxx-V06-xxx ...................................................... 3 x 6600 VAC (± 10%)
MVSxxxx-V07-xxx ...................................................... 3 x 7200 VAC (± 10%)
MVSxxxx-V11-xxx .................................................... 3 x 11000 VAC (± 10%)
Control Voltage
MVSxxxx-xxx-C12 .............................. 110 VAC to 130 VAC (+ 10% / - 15%)
All models ..................................................................... 500 VA, single phase
Mains Frequency ........................................................................... 45 Hz to 66 Hz
Rated Insulation Voltage
MVSxxxx-V02-xxx ........................................................................ 11450 VAC
MVSxxxx-V03-xxx ........................................................................ 11450 VAC
MVSxxxx-V04-xxx ........................................................................ 11450 VAC
MVSxxxx-V06-xxx ........................................................................ 16800 VAC
MVSxxxx-V07-xxx ........................................................................ 18200 VAC
MVSxxxx-V11-xxx ................................................................................... TBA
Rated Impulse Withstand Voltage (BIL) - Overvoltage Category III
MVSxxxx-V02-xxx ~ MVSxxxx-V07-xxx ................................................ 45 kV
MVSxxxx-V11-xxx ................................................................................... TBA
Form Designation ......................... Bypassed semiconductor motor starter form 1
Control Inputs
Start (Terminals C23, C24) ................................................ 24 VDC, 8 mA approx
Stop (Terminals C31, C32) ................................................ 24 VDC, 8 mA approx
Reset (Terminals C41, C42) .............................................. 24 VDC, 8 mA approx
Input A (Terminals C53, C54) ............................................ 24 VDC, 8 mA approx
Input B (Terminals C63, C64) ............................................ 24 VDC, 8 mA approx
Motor Thermistor (Terminals B4, B5)
NOTE
All control inputs are potential free. Do not apply external voltage to
these inputs.
or 220 VAC to 240 VAC (+ 10% / - 15%)
8
Power assembly
MVS Series
