DB ・ DBE型
TOHNICHI TORQUE WRENCHES DB ・ DBE SERIES
取扱説明書

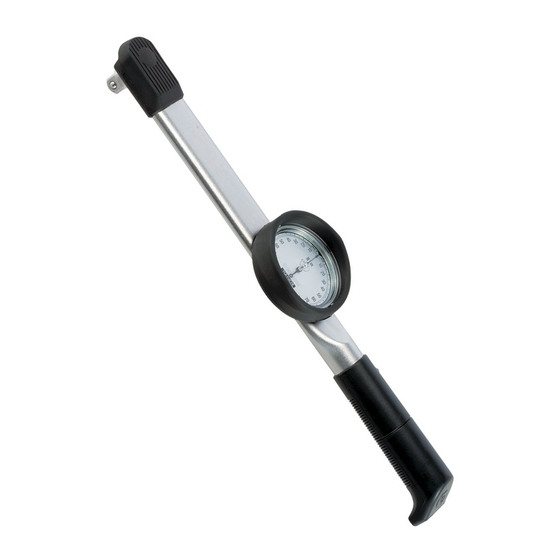

DB 型
DB Model
ダイヤルインジケータ Dial Gauge
カガミイタ Protector Plate
角ドライブ Sq.Drive
DB4 型
DB4 Model
ダイヤルインジケータ
Dial Gauge
カガミイタ
Protector Plate
角ドライブ Sq.Drive
◎お客様へ
本トルク機器をお使いいただく前に、本
取扱説明書を必ず熟読して下さい。ご不
明な点は、販売店又は東日製作所までご
連絡下さい。なお、本取扱説明書は大切
に保管して下さい。
東日トルクレンチ
OPERATING INSTRUCTION
ニードル Main Pointer
目盛板 Scale Plate
有効長線
Effective Lgth.
グリップ Grip
（ダイヤル形）
ニードル Main Pointer
目盛板 Scale Plate
グリップ Grip
DBE 型
DBE Model
ニードル Main Pointer エキステンションハンドル
ダイヤルインジケータ
Dial Gauge
角ドライブ Sq.Drive
本体 Body
◎ To the user
In order to use the torque wrench
properly and safely please read the
Instructions before operation.If there are
any questions,please contact a Tohnichi
authorized distributor or Tohnichi sales
office. Keep these Operating Instruc-
tions for future use.
有効長線
Effective Length
Extension Handle
グリップ Grip
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Tohnichi DB SERIES
Summary of Contents for Tohnichi DB SERIES

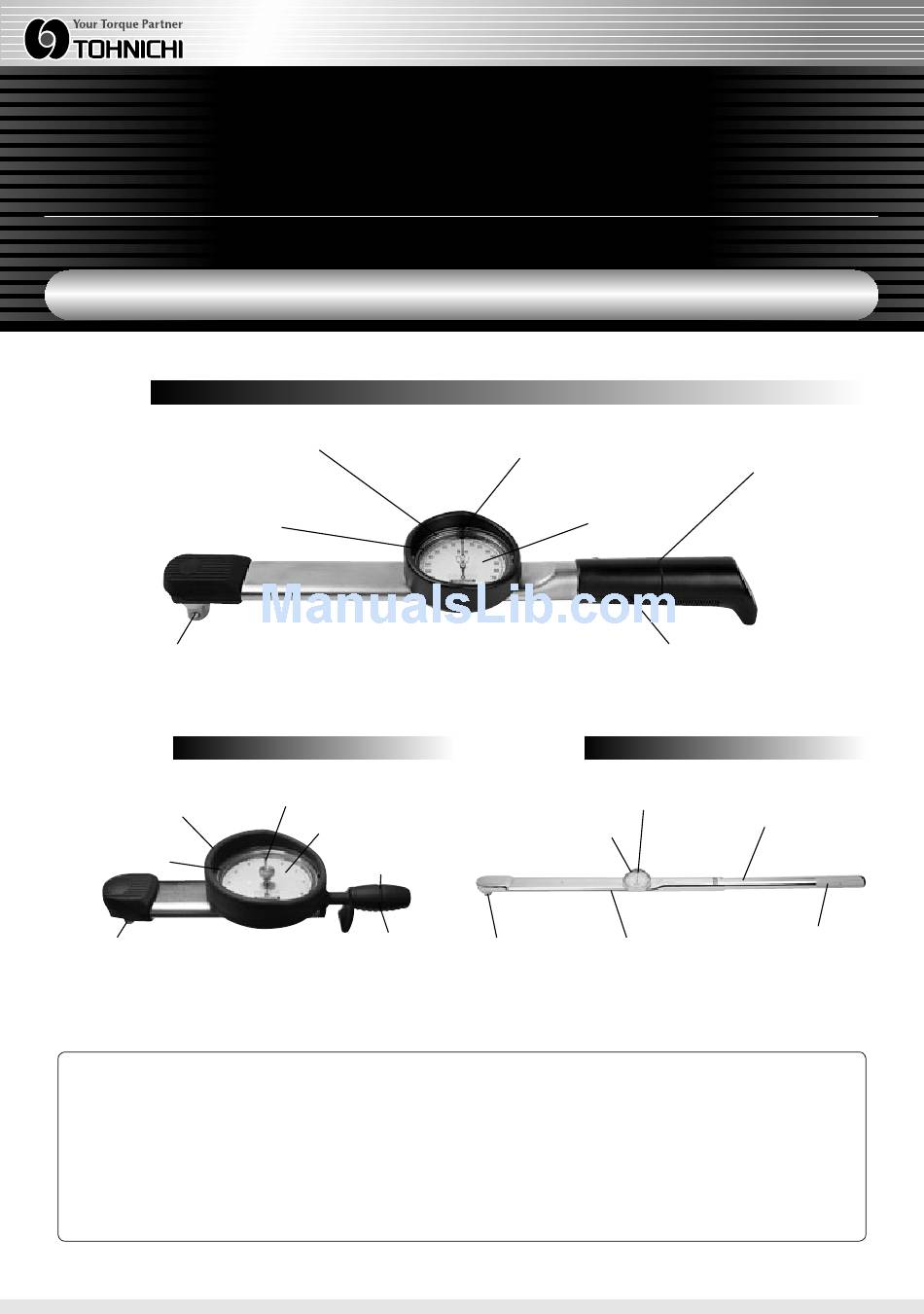

- Page 1 東日トルクレンチ DB ・ DBE型 （ダイヤル形） TOHNICHI TORQUE WRENCHES DB ・ DBE SERIES OPERATING INSTRUCTION 取扱説明書 DB 型 DB Model ダイヤルインジケータ Dial Gauge ニードル Main Pointer 有効長線 Effective Length 目盛板 Scale Plate カガミイタ Protector Plate 角ドライブ Sq.Drive グリップ Grip DB4 型...
