Summary of Contents for Tele System ts3002

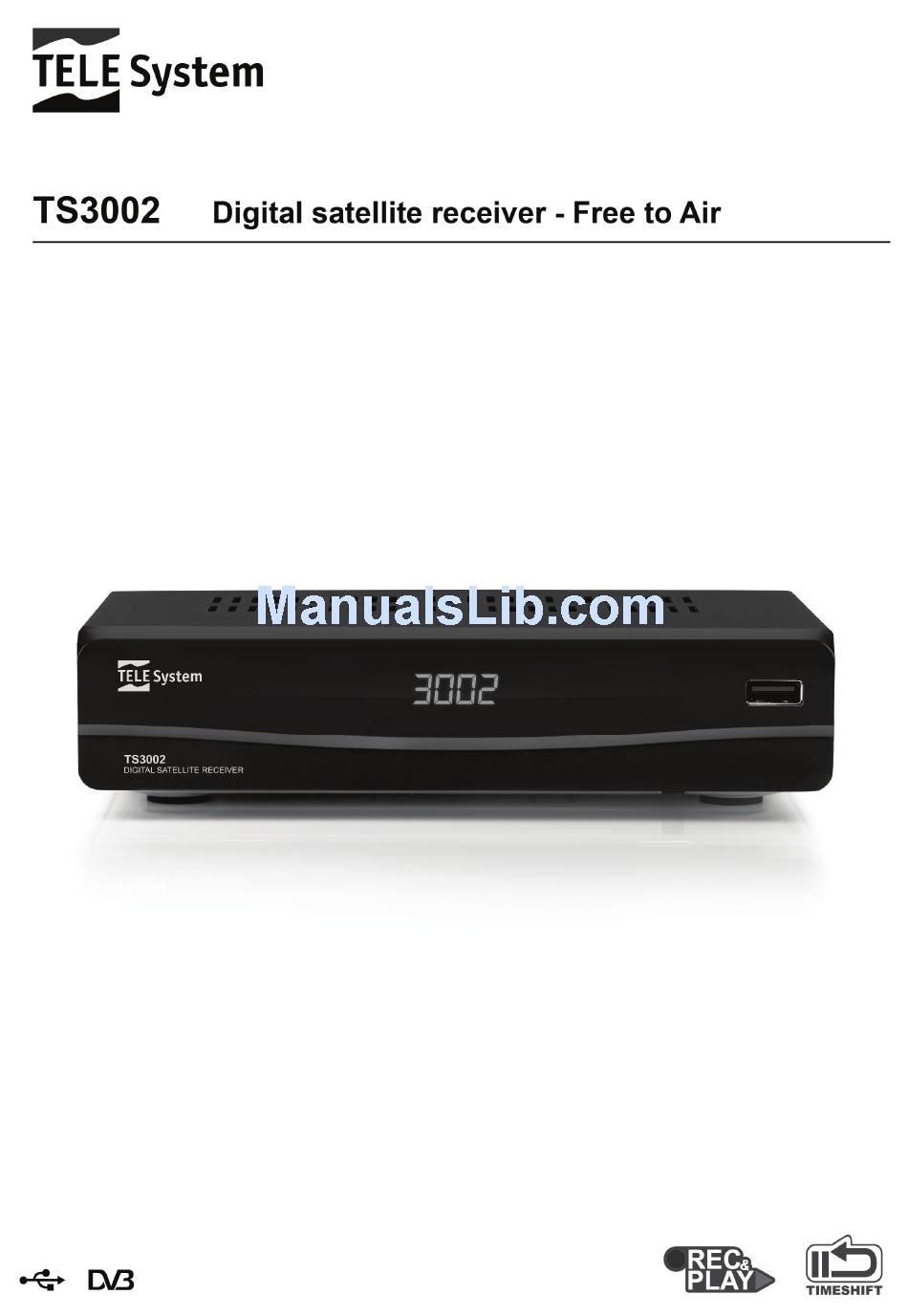

- Page 1 Manuale utente User manual Manual de uso...
- Page 3 Gentile Cliente, Vi ringraziamo per aver preferito il ricevitore digitale satellitare TELE System TS3002. In questa guida sono fornite informazioni sulle connessioni, sui comandi e sulla cura dell’apparecchio, con le quali potrete approfondire la conoscenza del vostro nuovo ricevitore. Per rendere la consultazione più semplice, il manuale è stato diviso in 4 sezioni: La prima sezione è...
-
Page 5: Table Of Contents
Indice Sezione Installazione ..............................1 Norme di sicurezza ............................1 Descrizione del prodotto ..........................2 1.2.1 Pannello frontale ............................. 2 1.2.2 Pannello posteriore ..........................2 1.2.3 Telecomando ............................3 1.2.3.1 Batterie ..............................3 1.2.3.2 Tasti e funzioni del telecomando ......................3 Schemi di collegamento ........................... -
Page 7: Sezione Installazione
TS3002 1 Sezione Installazione 1.1 Norme di sicurezza Per un utilizzo sicuro dell’apparecchio, e per la vostra incolumità, vi invitiamo a leggere attentamente i seguenti consigli riguardanti le misure di sicurezza. ALIMENTAZIONE Il ricevitore deve essere collegato esclusivamente ad una presa di corrente da 230 V 50Hz. -
Page 8: Descrizione Del Prodotto
TELE System 1.2 Descrizione del prodotto 1.2.1 Pannello frontale Display Display a LED 4-cifre 7segmenti IR Sensore a raggi infrarossi per telecomando LED Indicatore a LED: rosso=Stand-by, verde=acceso USB Porta USB per la connessione di un dispositivo di memoria (opzionale) AVVERTENZE Compatibile con dispositivi di memoria USB formattati con file system FAT32. -
Page 9: Telecomando
TS3002 1.2.3 Telecomando La conoscenza del telecomando costituisce la base per l’utilizzo del ricevitore e per una facile navigazione tra le varie funzioni e i menu. 1.2.3.1 Batterie Informazioni ed avvertenze Sostituire o inserire le batterie al primo utilizzo del prodotto o quando il telecomando non risponde più... -
Page 10: Schemi Di Collegamento
TELE System 1.3 Schemi di collegamento La TV digitale satellitare viene irradiata con segnali di tipo numerico dai satelliti, per i quali è necessario verificare il corretto puntamento della propria antenna parabolica. Quindi, nel caso in cui il ricevitore non riesca ad agganciare nessun canale, prima di rivolgervi all’assistenza è... -
Page 11: Connessione A Tv E Videoregistratore (Vcr)
TS3002 AVVERTENZA Gli schemi di collegamento che seguono, sono puramente indicativi e non vincolanti in quanto: A seconda del numero e del tipo dei singoli dispositivi collegati, del tipo e del numero delle prese d’antenna e SCART in dotazione a ciascuno di essi e del livello dei segnali ricevuti, potrebbero risultare più convenienti schemi diversi. -
Page 12: Aggiunta Impianto Audio E Ulteriore Ricevitore
TELE System 1.3.3 Aggiunta impianto audio e ulteriore ricevitore AVVERTENZA Se i due ricevitori satellitari sono collegati al segnale d’antenna in cascata tramite il connettore IF passante LOOP OUT, essi non possono funzionare contemporaneamente. Quando un ricevitore è acceso, l’altro deve essere posizionato in... -
Page 13: Prima Installazione Del Ricevitore
TS3002 1.4 Prima Installazione del ricevitore Prima Installazione Una volta terminato il collegamento del ricevitore (par. 1.3) e connessa l’alimentazione alla presa di rete elettrica, il ricevitore si avvierà automaticamente. Se non dovesse accadere, accendere il dispositivo utilizzando l’apposito tasto ON/ST.BY del telecomando. Verrà quindi visualizzata a schermo una semplice procedura di prima installazione;... -
Page 14: Sezione Per L'utilizzo Semplificato
TELE System 2 Sezione per l’utilizzo semplificato AVVERTENZA Prima di leggere questo capitolo è necessario aver letto attentamente il capitolo precedente. Per semplificare l’utilizzo del ricevitore e la gestione dei numerosi canali satellitari, sono presenti alcune finestre e menu raggiungibili con la pressione di un singolo tasto del telecomando (vedi par. 1.2.3). Essi sono pensati per l’utilizzo frequente e le loro funzioni sono indispensabili per un utilizzo rapido del ricevitore. -
Page 15: Usb
TS3002 Con il tasto OK, visualizzare le informazioni sull’evento Con il tasto EXIT uscire dalla programmazione e poi dall’EPG. ATTENZIONE Le informazioni EPG non sono trasmesse da tutti i canali. Quindi la mancata visualizzazione di tutte o di alcune informazioni non è sintomo di un malfunzionamento del ricevitore. -
Page 16: Timeshift
TELE System Registrazione programmata Tramite il menu Impostazione - Imposta timer è possibile definire manualmente più timer di registrazione. Nella definizione, oltre ad impostare il canale, la data, l’ora di avvio e di fine, assicurarsi che l’opzione Modalità Timer sia impostata su Registrazione. Premere quindi OK per confermare. -
Page 17: Sezione Per L'utilizzo Avanzato
TS3002 3 Sezione per l’utilizzo avanzato AVVERTENZA La modifica di alcuni parametri dei menu potrebbe pregiudicare il corretto funzionamento del ricevitore stesso. Leggere quindi attentamente questa sezione del manuale prima di procedere con le regolazioni. Alcune funzioni sono protette da un codice di sicurezza per evitare manomissioni (vedi par. -
Page 18: Configurazione Parabola E Ricerca Canali
TELE System 3.2.1.2 Configurazione Parabola e Ricerca canali ATTENZIONE!!! Le impostazioni del menu Parabola sono strettamente legate all’impianto d’antenna in uso. L’inserimento di valori errati può rendere impossibile la visione dei programmi TV. Per la corretta configurazione del ricevitore, è perciò importante conoscere il proprio impianto e/o rivolgersi ad un installatore professionista. -
Page 19: Gestione Transponder E Ricerca Canali Singola
TS3002 Ricerca canali per satellite/i Per eseguire una ricerca canali sui satelliti scelti: Premere il tasto BLU Ricerca per la scansione del solo satellite selezionato o il tasto ROSSO Cerca tutto per estendere la ricerca a tutti i satelliti impostati Nella finestra di dialogo Modalità... -
Page 20: Impostazione Tv
TELE System 3.2.2 Impostazione TV Tramite il menu Impostazione TV è possibile configurare Formato TV: adattamento delle immagini a schermo a. 4:3 LB (Letter Box): per schermi formato 4:3; alle immagini 16:9 verranno aggiunte due barre nere sopra e sotto in modo da riempire lo schermo mantenendo le proporzioni originali b. -
Page 21: Aggiorna Sw/Backup Canali
TS3002 3.2.5 Aggiorna SW/Backup canali Durante la vita del vostro ricevitore, potrebbe essere necessario modificare o correggere il software interno attraverso appositi aggiornamenti. Questi andranno a ottimizzare le funzioni o a correggere malfunzionamenti imprevisti. Il software di questo ricevitore ha la possibilità di essere aggiornato nella seguente modo: Aggiornamento USB: per l’aggiornamento da un dispositivo di memoria collegato via USB. -
Page 22: Dispositivo Di Registrazione
TELE System 3.3.4.2 Dispositivo di registrazione Permette di effettuare la formattazione totale o parziale, a seconda della partizione in essere, del dispositivo di memoria collegato al decoder: Formatta (tasto ROSSO): formattazione della sola partizione di memoria in uso, quella evidenziata dalla voce Partizione visualizzata a menu. -
Page 23: Guida Alla Risoluzione Dei Problemi
TS3002 4 Guida alla risoluzione dei problemi SINTOMO POSSIBILE CAUSA RIMEDIO I LED sul pannello frontale non si Il ricevitore è scollegato dalla rete Controllare che il ricevitore sia collegato accendono. elettrica. alla rete elettrica. Cavo antenna collegato Collegare cavo dell’antenna... -
Page 24: Struttura Del Menu
TELE System 5 Struttura del menu Il menu del ricevitore è così strutturato: IMPOSTAZIONE RADIO MULTIMEDIALE ACCESSORI - Installazione - Elenco TV - Elenco Radio - Immagini - Gomoku - Impostazione TV - Guida TV - Guida Radio - Musica... -
Page 25: Glossario
TS3002 6 Glossario Broadcaster Ente che trasmette il segnale televisivo satellitare e che si occupa della gestione delle informazioni trasmesse. Canali Codificati Canali televisivi oscurati. Il segnale digitale viene codificato per permetterne la visione solo agli utenti che dispongono di particolari ricevitori detti Common... -
Page 26: Caratteristiche Tecniche
TELE System 7 Caratteristiche tecniche Tipo prodotto Ricevitore digitale satellitare SD DVB-S per canali in chiaro con USB Frequenza in ingresso 950÷2150 MHz 13/18V , 22 KHz, 500mA Max Commutazione LNB Loop through DiSEqC Tone Burst, DiSEqC 1.0, DiSEqC 1.2/USALS... - Page 27 Dear Customer, Thank you for choosing TELE System TS3002 - Digital Satellite Receiver. In this manual you will find information to help you connect, use and take care of the receiver and learn as much as you can about it.
- Page 29 Index Installation ..................................1 Safety Regulations ............................1 Product Description ............................2 1.2.1 Front panel ............................. 2 1.2.2 Back panel .............................. 2 1.2.3 Remote control ............................3 1.2.3.1 Batteries .............................. 3 1.2.3.2 Remote control buttons and functions ....................3 Connections ..............................4 1.3.1 Direct TV Scart connection ........................
-
Page 31: Safety Regulations
TS3002 1 Installation 1.1 Safety Regulations We advise you to read the following advice concerning the safety regulations carefully in order to ensure safe use of the appliance. ELECTRICAL SUPPLY The receiver must be supplied by a 230V , 50Hz current. -
Page 32: Product Description
TELE System 1.2 Product Description 1.2.1 Front panel DISPLAY LED display, 4-digit, 7-segment LED LED indicator: green=ON, red=Standby IR Infrared sensor for remote control USB USB port for memory device connection (optional). CAUTION! Compatible with USB memory devices formatted with FAT16/FAT32 file systems. -
Page 33: Remote Control
TS3002 1.2.3 Remote control Get well-acquainted with your remote control and you will find it much easier to navigate through the various menu options. 1.2.3.1 Batteries Information and warnings Substitute or insert the batteries the first time you use the product or when the remote control doesn’t properly respond to pressure on the buttons. - Page 34 TELE System 1.3 Connections Satellite digital TV is transmitted via numerical type signals from satellites. This is why it is essential to make sure that the antenna is correctly pointed. If your receiver is unable to tune into any channels, before contacting the aftersales service, it is important that you have your antenna plant controlled by a specialist antenna installer.
- Page 35 TS3002 CAUTION! The connection diagram below is provided merely as a guideline and is not compulsory, since: Factors such as the quantity and type of separate appliances, the type and number of RF and SCART sockets on each of them, and the strength of the signals received, may make other connection sequences give better results (e.g.
- Page 36 TELE System 1.3.3 Audio system and extra satellite receiver connections CAUTION! Two receivers that are cascade connected to the antenna signal through the IF LOOP OUT cannot function simultaneously. When one receiver is On, the other must be on Standby (with the tuner Off) and vice-versa.
-
Page 37: First Time Installation
TS3002 1.4 First Time Installation After having properly connected the receiver to the antenna and to the TV as previously indicated, make sure the TV is switched to the AV channel corresponding to the receiver’s SCART. Turn the receiver on and after a few seconds the first time installation menu will appear on the screen. -
Page 38: Getting Started
TELE System 2 Getting Started CAUTION! Before reading this chapter you must have carefully read the previous chapter. To make it easier to use the receiver and manage the great many satellite channels, several windows and menus can be opened by pressing just one remote control button (see section 1.2.3.2). The menus have been designed for the most common needs and their functions are essential in saving time when using the receiver. -
Page 39: Tv Program Recording
TS3002 CAUTION! Not all channels transmit the EPG service so if some information is not shown the receiver is not faulty. Setting a timer from the EPG screen A timer can be set directly from the EPG screen using the information it contains. - Page 40 TELE System CAUTION! Make sure you have enough memory space before proceeding to record. Remember to leave the USB memory device connected. 2.5.2 Timeshift Timeshift temporarily records a program until you switch channels. To set the Timeshift function, see section 3.3.4.3.
-
Page 41: Advanced Functions
TS3002 3 Advanced Functions CAUTION! Modification of some parameters in this menu may affect the correct operation of the receiver. Therefore it is important that you carefully read this section of the manual before changing any settings. Some functions are protected by a password to prevent accidental changes (see section 3.2.3). - Page 42 TELE System 3.2.1.2 Antenna setup and channels search CAUTION! The My Dish menu settings are specific to your antenna plant. Any wrong settings may make it impossible to view certain TV programs. It is important that you know the characteristics of your antenna plant and/or consult a professional installer in order to correctly setup the receiver.
- Page 43 TS3002 Satellite/s channels scan To conduct a channel scan on selected satellites: Press the BLUE Scan button to scan only the satellite selected. Otherwise, press the RED Scan All button to extend the scan to all the satellites Define the following in the Scan Mode screen:...
- Page 44 TELE System 3.2.2 TV Setup From the TV Setup menu, it is possible to configure the following: TV format: How the image is viewed on screen a. 4:3 LB (Letter Box): for 4:3 standard screen ratio formats; images with a 16:9 ratio fill the screen horizontally but have a black bar above and below to fill the screen b.
- Page 45 TS3002 Backup by USB: It is possible to backup the user’s channel database for future re-use in case the decoder is reset, which is also recommended before performing a Software update. 3.2.6 Set Default (Factory Reset) The Set Default function resets the receiver to its factory settings.
- Page 46 TELE System Timeshift: Choose between Timeshift modes: a. AUTO: At each channel change, Timeshift will automatically start without the need for any user command b. OFF: Function disabled c. Pause: Timeshift will start after manually pressing II PAUSE button CAUTION! To guarantee Timeshift lasts, using a device with at least 4 GB of free (unused) memory is advised.
-
Page 47: Troubleshooting Guide
TS3002 4 Troubleshooting Guide PROBLEM PROBABLE CAUSE SOLUTION The LEDs on the front panel don’t light The receiver is not plugged into the Make sure the receiver is plugged into power socket. the power socket. Antenna cable is not connected to the Connect the antenna cable to the receiver. -
Page 48: Menu Organization
TELE System 5 Menu Organization The receiver menu is organized as follows: Setup Radio Multimedia Accessory - Installation - TV List - Radio List - My Album -Gomoku - TV Setup - TV Guide - Radio Guide - My Music... - Page 49 TS3002 6 Glossary Broadcaster Company transmitting the satellite TV signal and manages the information transmitted. Coded channels Television channels viewed only by paying a fee. The digital signal is coded so that viewing is only allowed on special Common Interface receivers that have optional components to access the channel, like CAM cards and subscriptions (on sale at household electronics dealers and/or directly from the service provider).
-
Page 50: Technical Specifications
TELE System 7 Technical Specifications Type of product Free To Air (FTA) Standard Definition (SD) Satellite (DVB-S) receiver with USB Input frequency 950÷2150 MHz 13/18V , 22 KHz, 500mA LNB switching LNB Loop through DiSEqC Tone Burst, DiSEqC 1.0, DiSEqC 1.2/USALS... - Page 51 Querido cliente, Le damos las gracias por haber preferido elegir el receptor digital por satélite TELE System TS3002. En esta guía se suministran informaciones sobre las conexiones, sobre los mandos y sobre el cuidado del aparato, con las que podrá mejorar el conocimiento de su nuevo receptor.
- Page 53 ndice Sección instalación ..............................1 Normas de seguridad ............................1 Descripción del producto ..........................2 1.2.1 Panel frontal ............................2 1.2.2 Panel posterior ............................2 1.2.3 Mando a distancia ..........................3 1.2.3.1 Pilas ..............................3 1.2.3.2 Botones y funciones del mando a distancia ..................3 Esquemas de conexión ............................
-
Page 55: Sección Instalación
TS3002 1 Sección instalación 1.1 Normas de seguridad Para un uso seguro del aparato, y para su seguridad, le invitamos a leer atentamente los siguientes consejos sobre las medidas de seguridad. ALIMENTACIÓN El receptor debe conectarse exclusivamente a una toma de corriente de 230 V 50Hz. -
Page 56: Descripción Del Producto
TELE System 1.2 Descripción del producto 1.2.1 Panel frontal Display Pantalla de LED 4-cifras 7 segmentos IR Sensor de rayos infrarrojos para mando a distancia LED Indicador de LED: rojo=espera, verde=encendido USB Entrada USB para la conexión de un dispositivo de memoria (opcional) ADVERTENCIAS Compatible con dispositivos de memoria USB formatados con archivo de sistema(file system) FAT32. -
Page 57: Mando A Distancia
TS3002 1.2.3 Mando a distancia El conocimiento del mando a distancia constituye la base para el uso del receptor y para una fácil navegación por las diferentes funciones y el menú. 1.2.3.1 Pilas Informaciones y advertencias Sustituya o meta las pilas para el primer uso del producto o cuando el mando a distancia ya no responda a la presión de los botones. -
Page 58: Esquemas De Conexión
TELE System 1.3 Esquemas de conexión La TV digital por satélite se emite a través de señales de tipo numérico, para las cuales es necesario verificar la correcta sintonización de la antena parabólica. Así que cuando el receptor no consiga sintonizar ningún canal, antes de dirigirse a la asistencia es aconsejable que un técnico especializado en antenas... -
Page 59: Conexión Al Tv Y Al Video (Vcr)
TS3002 ADVERTENCIA Los esquemas de conexión siguientes, son puramente indicativos y no vinculantes dado que: Según el número y el tipo de los dispositivos conectados, el tipo y el número de las tomas de antena y SCART suministradas para cada uno de estos y el nivel de señales recibidas, podrían resultar más convenientes esquemas diferentes. -
Page 60: Añadir Equipo Audio Y Ulterior Receptor
TELE System 1.3.3 Añadir equipo audio y ulterior receptor ADVERTENCIA Si los dos receptores del satélite están conectados a la señal de la antena en cascada a través del conector IF pasante LOOP OUT, estos no pueden funcionar contemporáneamente. Cuando un receptor está encendido, el otro debe... -
Page 61: Primera Instalación Del Receptor
TS3002 1.4 Primera instalación del receptor Después de haber conectado el receptor a la antena y al TV como indicado anteriormente (par. 1.3), asegúrese de que esté encendido y haya sido seleccionado anteriormente el canal AV que corresponde a la toma scart a la que se ha conectado el dispositivo. -
Page 62: Sección Para La Utilización Simplificada
TELE System 2 Sección para la utilización simplificada ADVERTENCIA Antes de leer este capítulo es necesario haber leído atentamente el capítulo anterior. Para simplificar el uso del receptor y la gestión de los numerosos canales por satélite, hay algunas ventanas y menús accesibles con el pulsado de un único botón del mando a distancia (vea par. -
Page 63: Usb
TS3002 Para visualizar la ventana EPG pulse el botón EPG del mando a distancia: las informaciones sobre los programas del canal elegido se muestran en el cuadro abajo a derecha Con los botones seleccione el canale que le interese Con el botón , acceda a la programación... -
Page 64: Timeshift
TELE System Grabación instantánea Para activar la grabación manualmente, sintonice el programa interesado, pulse el botón RECORD del mando a distancia y confirme la duración de la grabación. Es posible variar la duración con el botón flecha (consulte también el par. 3.3.4.3). Para terminar la grabación adelantadamente, pulse el botón STOP y confirme. -
Page 65: Sección Para La Utilización Avanzada
TS3002 3 Sección para la utilización avanzada ADVERTENCIA La modificación de algunos parámetros de los menús podría perjudicar el correcto funcionamiento del receptor. Lea atentamente esta sección del manual antes de proceder con las regulaciones. Algunas funciones están protegidas con un código de seguridad para evitar sus alteraciones (vea par. -
Page 66: Configuración Parábola Y Búsqueda Canales
TELE System 3.2.1.2 Configuración Parábola y Búsqueda canales ¡¡ATENCIÓN!! Los ajustes del menú Mi Antena (Parábola) están estrictamente relacionados con la antena que se usa. La introducción de valores erróneos puede hacer imposible la visión de los programas de TV. Para la correcta configuración del receptor, es importante conocer el propio equipo y/o dirigirse a un técnico de instalación profesional. -
Page 67: Gestión Transpondedor Y Búsqueda Individual De Canales
TS3002 Búsqueda de canales por satélite/es Para realizar una búsqueda de los canales en los satélites elegidos: Pulse el botón Azul Búsqueda para la escanerización solamente del satélite seleccionado o el botón ROJO Busca todo para extender la búsqueda a todos los satélites programados En la ventana de diálogo Modalidad búsqueda defina:... -
Page 68: Contraseña
TELE System 3.2.2 Configuración de TV Trámite el menú Configuración de TV es posible configurar Formato TV: adaptación de las imágenes de la pantalla a. 4:3 LB (Letter Box): para pantallas con formato 4:3; a las imágenes 16:9 se añadirán dos barras negras arriba y abajo para llenar la pantalla manteniendo las proporciones originales b. -
Page 69: Ajusta Predefinidos
TS3002 Actualización por USB: para la actualización desde un dispositivo de memoria conectado vía USB. Copia de seguridad en USB: es posible realizar un copia de seguridad de la base de datos del usuario para un eventual restablecimiento posterior, aconsejable antes de efectuar una actualización SW. -
Page 70: Preferencias De Grabación
TELE System ADVERTENCIA Si después de la conexión del dispositivo de memoria, aparece el mensaje inicialización PVR no conseguida, formatee la entera memoria Cuando se utiliza la primera vez, se aconseja realizar la formatación del dispositivo de memoria desde el menú... -
Page 71: Guía Para La Solución De Los Problemas
TS3002 4 Guía para la solución de los problemas S NTOMA POSIBLE CAUSA REMEDIO Las luces LED en el panel frontal no El receptor no está conectado a la red Controle receptor esté se encienden. eléctrica. conectado a la red eléctrica. -
Page 72: Estructura Del Menú
TELE System 5 Estructura del menú El menú del receptor está estructurado de la siguiente manera: CONFIGURACIÓN RADIO MULTIMEDIA ACCESORIOS - Instalación - Lista TV - Lista Radio - Mi álbum - Gomoku - Configuración TV - Guía TV - Guía Radio - Mi música... -
Page 73: Glosario
TS3002 6 Glosario Ente de radiodifusión que transmite la señal televisiva por satélite y que se ocupa Cadenas de radiodifusión de la gestión de las informaciones transmitidas. Canales Codificados Canales televisivos ocultos. La señal digital se codifica para permitir la visión solo... -
Page 74: Características Técnicas
TELE System 7 Características técnicas Tipo producto Receptor digital pr Satélite para canales en abierto con USB Frecuencia de entrada 950÷2150 MHz Conmutación LNB 13/18V , 22 KHz, 500mA Max DiSEqC Tone Burst, DiSEqC 1.0, DiSEqC 1.2/USALS Lenguas del menú... - Page 76 TELE System TS3002 Dichiarazione di conformità CE CE conformity declaration Declaración de conformidad CE Tele System Electronic dichiara Tele System Electronic states that Tele System Electronic declara sotto la propria responsabilità che this product meets the basic bajo la propia responsabilidad...
