Summary of Contents for DUVLAN Viking DVL2002

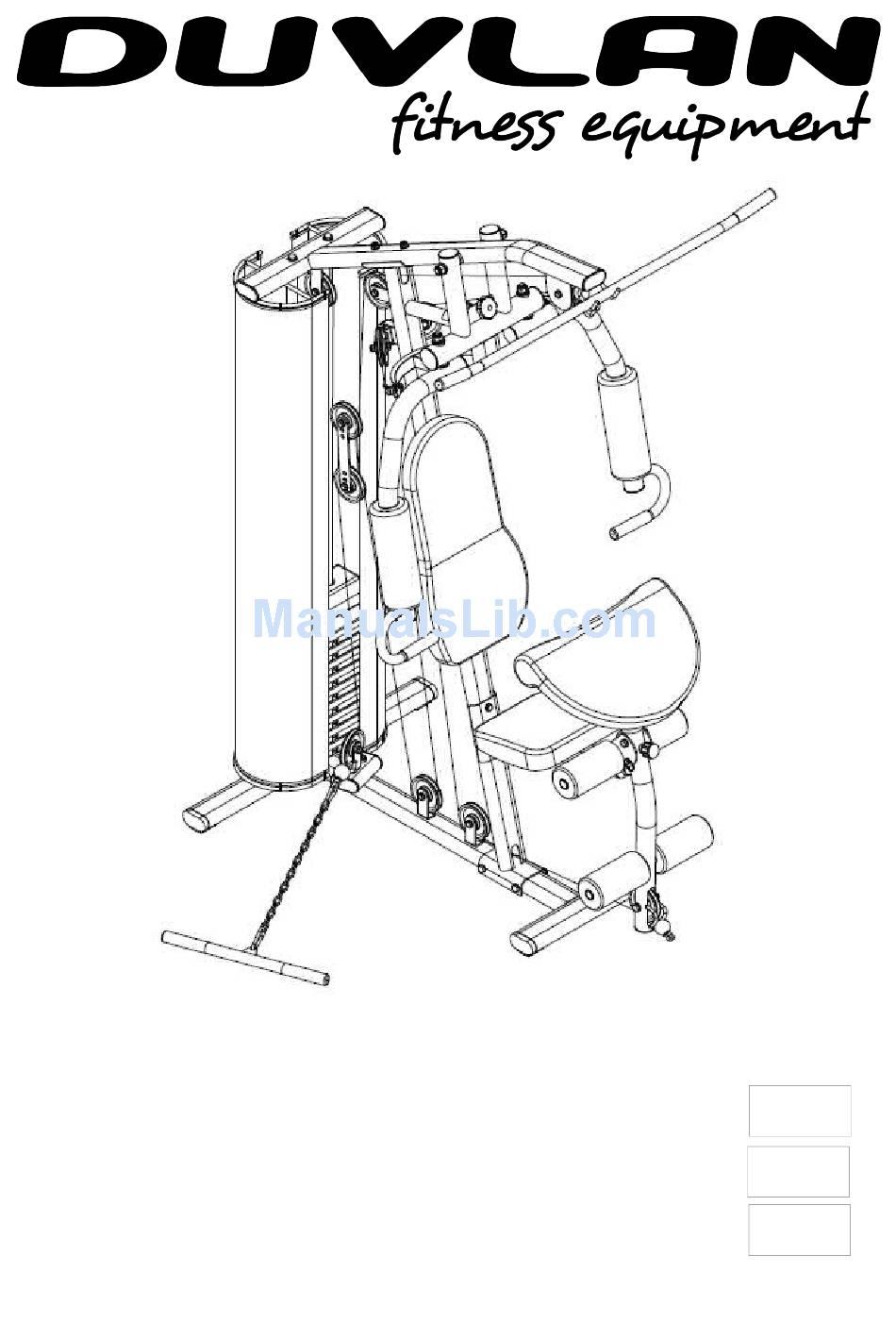

- Page 1 Návod na použitie: Posilňovacia veža Duvlan Viking – DVL2002 Návod k použití: Posilovací věž Duvlan Viking - DVL2002 User manual: Home gym Duvlan Viking – DVL2002...
- Page 2 Vážené zákazníčky, vážení zákazníci Teší nás, že ste sa rozhodli pre zariadenie značky Duvlan. Tento kvalitný produkt je navrhnutý a testovaný pre fitness tréningy v domácom prostredí. Pred poskladaním zariadenia si pozorne prečítajte návod na použitie. Používajte zariadenie iba tak, ako je to popísané v tomto návode na použitie.
- Page 3 • nastavené. Pri montáži zariadenia postupujte presne podľa návodu. • Používajte len originálne diely Duvlan (pozri zoznam). • Pevne utiahnite všetky pohyblivé časti , aby ste zabránili ich uvoľneniu počas tréningu. • Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné...
- Page 4 Vážené zákaznice, vážení zákazníci Těší nás, že jste se rozhodli pro zařízení značky Duvlan. Tento kvalitní produkt je navržen a testován pro fitness tréninky v domácím prostředí. Před sestavením zařízení si pozorně přečtěte návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití. Návod uschovejte pro případ další...
- Page 5 • nastavené. Při montáži zařízení postupujte přesně podle návodu. • Používejte pouze originální díly Duvlan (viz seznam). • Pevně utáhněte všechny pohyblivé části, abyste zabránili jejich uvolnění během tréninku. • Nepoužívejte zařízení na boso nebo s volnou obuví. Během tréninku nenoste volné oblečení.
-
Page 6: Warranty
Model Name and Order Number. These can be found on the invoice. Waste Disposal Duvlan products are recyclable. At the end of its useful life please dispose of this article correctly and safely (local refuse sites). Contact Duvlan s.r.o. - Page 7 • home exerciser. Follow the steps of the assembly instruction carefully. • Use only original parts Duvlan (see checklist). • Tighten all adjustable parts to prevent sudden movement while training. • Do not use the home exerciser without shoes or with loose fitting footwear. During the •...
- Page 8 Zoznam dielov/Seznam dílů/Part list...
- Page 9 Postup pri montáži/Postup při montáži/Assembly instuctions Vyberte všetky diely z kartónu a položte ich na zem. Skontrolujte si diely so zoznamom dielov a uistite sa, že nijaký diel v kartóne nechýba. Vyberte všechny díly z kartonu a položte je na zem. Zkontrolujte si díly se seznamem dílů a ujistěte se, že žádný...
- Page 10 Krok 1 / Krok 1 / Step 1 Odstráňte 2 skrutky (53), podložky (63) z vodiacich tyčí (02). Vložte vodiace tyče (02) do zadného základného rámu (07), zabezpečte 2 skrutkami (53) a podložkami (63). Pripojte predný základný rám (01) k zadnému základnému rámu (07) a spojovaciu plochu (10) použitím 2 skrutiek (49), 4 podložiek (68) a 2 matíc (50).
- Page 11 Krok 2 / Krok 2 / Step 2 Nasuňte gumový krúžok (09) na vodiacú tyč (02). Nasuňte závažia (08) na vodiace tyče (02). Pripojte istiace púzdro (77) na výberový hriadeľ (05) použitím spojovacieho kolíka (38). Ako je znázornené. Nasuňte horné závažie (06) na vodiace tyče (02) a umiestnite výberový hriadeľ (05) na miesto nastavenia horného závažia (06) na vrchnom závaží.
- Page 12 Krok 3 / Krok 3 / Step 3 Odstráňte 2 skrutky (53) a 2 podložky (63) z vodiacej tyče (02). Pripojte horný priečny nosník (11) k hlavnému rámu (04) použitím 2 skrutiek (52), 4 podložiek (63) a 2 matíc (50). Pripojte horný...
- Page 13 Krok 4 / Krok 4 / Step 4 Pripojte opierku chrbta (20) k hlavnému rámu (04) pomocou 2 skrutiek (56) a podložiek (83). Pripojte rám sedadla (13) k rámu (04) použite 2 skrutky (52), 4 podložky (63) a 2 matice (50). Pripojte rám predkopávania (14) k rámu sedadla (13) použite skrutku (55), 2 podložky (62) a maticu (57).
- Page 14 Krok 5 / Krok 5 / Step 5 Odstráňte a vyhoďte plastovú spojku, ktorá chránila olejové objímky (41) pred montážou. Pripojte tyč butterfly (22) k hornému priečnemu nosníku (11) pomocou tyčového hriadeľa (23), 2 podložiek (61) a 2 matíc (58). Pripojte ľavé...
- Page 15 Krok 6 / Krok 6 / Step 6...
- Page 16 1, Začnite s horným lankom 2990 mm (24) – začnite s navliekaním horného lanka 2990 mm (24) do drážky kladky (33), cez držiak na hornom priečnom nosníku (11). – namontujte kladku č.1 (33) na horný priečny nosník (11) pomocou skrutky (81), 2 podložiek (63) a matice (50).
- Page 17 (14) a predný základný rám (01). – namontujte kladku č.5 (33) k rámu predkopávanie (14) pomocou skrutky (81), 2 podložiek (63), 2 plastových puzdier (72) a matice (50). – namontujte kladku č.6 (33) na predný základný rám (01) pomocou skrutky (81), 2 podložiek (63) a matice (50).
- Page 18 (63) a matice (50). – namontujte kladku č.9 (33) na 2 držáky kladky (36) pomocí šroubu (81), 2 podložek (63) a matice (50). – namontujte kladku č.10 (33) na spodní madlo (03) pomocí šroubu (81), 2 podložek (63) a matice (50). –...
- Page 19 Krok 7 / Krok 7 / Step 7 Vložte 2 hriadele typu-U (87) do bezpečnostného krytu (85). Pripojte bezpečnostný kryt (85) k zadnému základnému rámu (07) a k hornému priečnemu nosníku (11) s plastovými spinkami (86). Rovnakým spôsobom zostavte aj druhý bezpečnostný kryt (85). Vložte 2 hřídele typu-U (87) do bezpečnostního krytu (85).
- Page 20 Schématický pohlad/Schematický pohled/Exploded view...
- Page 21 Zoznam dielov/Seznam dílů/Part list P.Č./P.N. Názov/Název/Description KS/Q’TY Predný základný rám/Přední základní rám/Front base frame Vodiaca tyč/Vodicí tyč/Weight guide tube Spodné držadlo/Spodní držadlo/Low pull seat Hlavný rám/Hlavní rám/Main frame Výberový hriadeľ/Výběrový hřídel/Selector shaft Horné závažie/Horní závaží/Top plate Zadný základný rám/Zadní základní rám/Back base frame Závažie/Závaží/Weight stacks Gumový...
- Page 22 U-držiak kladky/U-držák kladky/Pulley U Karabínka/Karabinka/Snap hook Držiak kladky/Držák kladky/Pulley patch Plastové držadlo/Plastové držadlo/Plastic grip Spojovací kolík/Spojovací kolík/Fixing pin Gumový nárazník/Gumový nárazník/Rubber bumper Gumový vankúš/Gumový polštář/Rubber cushion Olejová objímka/Olejová objímka/Oil bush Fajka/Fajka/Tobacco-pipe Kvetinová matica/Květinová matice/Plum blossom nut Kruhová vnútorná zástrčka(ø50)/Kruhová vnitřní zástrčka(ø50)/Round inside plug(ø50) Kruhová...
- Page 23 inside plug(ø25) Podložka(ø30xø10,3)/Podložka(ø30xø10,3)/Washer(ø30xø10.3) Podložka M8/Podložka M8/Arc washer M8 Podložka M10/Podložka M10/Arc washer M10 Gombík/Knoflík/Knob Čap závesu(ø10x65mm)/Čep závěsu(ø10x65mm)/Clevis pin(ø10x65mm) Členkový pás/Kotníkový pás/Ankle strap Plastová objímka/Plastová objímka/Plastic bushing Stredná krytka/Střední krytka/Midst empty plug Výberový kolík/Výběrový kolík/Weight stack pin Matica M10/Matice M10/Nylon nut M10 Skrutka M6x15mm/Šroub M6x15mm/Bolt M6x15mm Istiace púzdro/Jistící...
