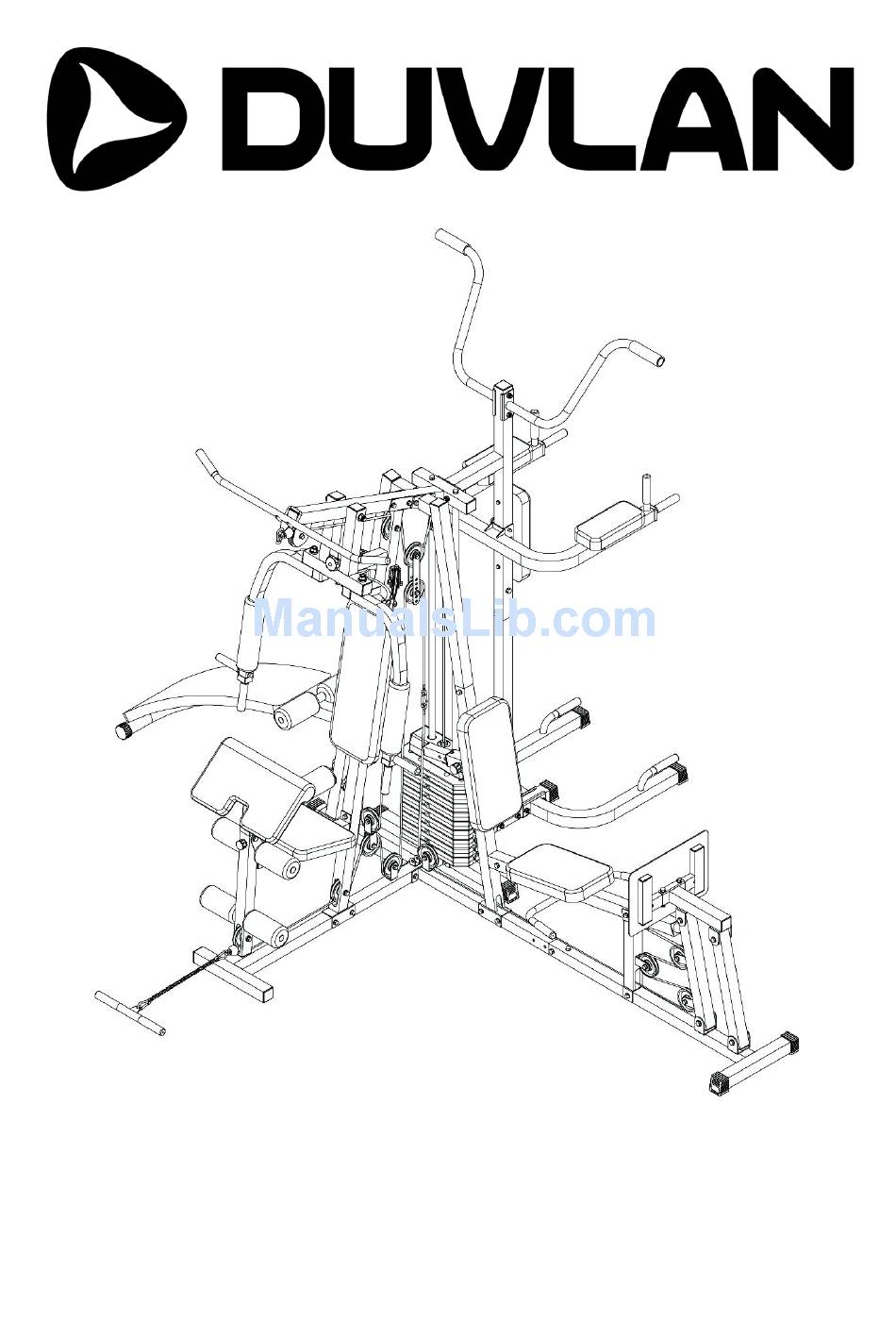

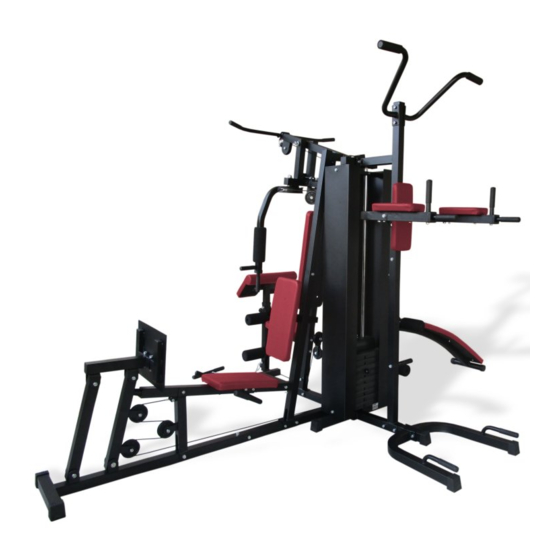

- Page 1 Návod na použitie: P osilňovacia veža DUVLAN Hauk kód: 6144 SK Návod k použití: Posilovací věž DUVLAN Hauk kód: 6144 CZ User manual: Home Gym DUVLAN Hauk code: 6144 EN 1 ...
- Page 2 Používajte zariadenie iba tak ako je to popísané v tomto návode na použitie. Návod uschovajte pre prípad ďalšej potreby. Prajeme Vám veľa zábavy a úspechov pri Vašom tréningu. Váš Duvlan tím Záruka Predávajúci poskytuje na tento výrobok predĺženú 5-ročnú záruku na rám. Pre všetky ostatné...
- Page 3 - Pri montáži zariadenia postupujte presne podľa návodu. - Používajte len originálne diely Duvlan. - Pevne utiahnite všetky pohyblivé časti, aby ste zabránili ich uvoľneniu počas tréningu. - Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné...
- Page 4 Starostlivosť a údržba: S cieľom zabrániť poškodeniu poťahu z potu, používajte uterák alebo po každom cvičení utrite poťah handričkou. Ľahko namažte všetky pohyblivé časti, čím zlepšíte funkčnosť zariadenia a predídete tým zbytočnému opotrebeniu. 4 ...
- Page 5 Vážené zákaznice, vážení zákazníci Těší nás, že jste se rozhodli pro zařízení značky DUVLAN. Tento kvalitní produkt je navržen a testován pro fitness tréninky v domácím prostředí. Před sestavením zařízení si pozorně přečtěte návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití.
- Page 6 - S tréninkem začněte až poté se přesvědčíte, že zařízení je správně poskládané a nastaveny. - Při montáži zařízení postupujte přesně podle návodu. - Používejte pouze originální díly DUVLAN. - Pevně utáhněte všechny pohyblivé části, abyste zabránili jejich uvolnění během tréninku.
- Page 7 Péče a údržba: Aby se zabránilo poškození potahu z potu, používejte ručník nebo po každém cvičení otřete potah hadříkem. Lehce namažte všechny pohyblivé části, čímž zlepšíte funkčnost zařízení a předejdete tím zbytečnému opotřebení . 7 ...
- Page 8 Model Name and Order Number. These can be found on the invoice. Waste Disposal Duvlan products are recyclable. At the end of its useful life please dispose of this article correctly and safely (local refuse sites). Contact Duvlan s.r.o.
- Page 9 - Follow the steps of the assembly instruction carefully. - Use only original parts Duvlan (see checklist). - Tighten all adjustable parts to prevent sudden movement while training. - Do not use the home exerciser without shoes or with loose fitting footwear. During the training, do not wear loose clothing.
- Page 10 Care and maintenance: In order to prevent perspiration from damaging the seat cover,use a towel or wipe off the seat cover after each use. Lightly grease the moving parts to improve their functioning and prevent unnecessary wear and tear. Potrebné nástroje/Potřebné nástroje/Tools Vidlicový...
- Page 11 Hlavné časti/Hlavní části /MAIN PARTS 11 ...
- Page 12 12 ...
- Page 13 Montažný návod/Montážní návod/Assembly SK: Pripojte VKR Stojan k hlavnému stanovištu, s použitím štyroch šesťhranných skrutiek M10X75mm, osem podložiek M10 a štyroch nylonových matíc M10. Pripojte Leg Press a Sit Up lavičku na hlavné stanovište, pomocou štyroch šesťhranných skrutiek M10X70, osem podložiek M10 a štyroch nylonových matíc M10. Pripojte lanko zo stojanu Leg press (15) a lanko z hlavného stanovišta (28) na karabínu hlavného stanovišta (30).
- Page 14 14 ...
- Page 15 Hlavné stanovište 15 ...
- Page 16 Krok 1/Krok 1/Step 1 1. Pripevnite dve 50mm štvorcové koncové krytky (44) na zadnú stranu základného rámu (3). 2. Odskrutkujte dve šesťhranné skrutky M10X20mm (56) a dve podložky M10 (63) z vodiacej tyče (4). 2. Vložte vodiacu tyč (4) na zadnú stranu základného rámu (3), pomocou dvoch šesťhranných skrutiek M10X20mm (56) a dvoch podložiek M10 (63).
- Page 17 17 ...
- Page 18 Krok 2/Krok 2/Step 2 1. Posuňte dva gumové krúžky (37) na vodiace tyče (4). 2. Posuňte deväť závaží (22) nadol vodiacich týč (4). 3. Navlečte objímku hriadeľa (34) nadol vyberového hriadeľa (12) a v prvom otvore ju zaistite kolíkom (35). 4.
- Page 19 19 ...
- Page 20 Krok 3/Krok 3/Step 3 1. Pripojte hlavný rám (2) na prednú stranu základného rámu (1), pomocou dvoch šesťhranných skrutiek M10X70mm (53), štyroch podložiek M10 (63) a dvoch nylonových matíc M10 (67). 2. Odskrutkujte dve šesťhranné skrutky M10X20mm (56) a dve M10 podložky (63) z dvoch vodiacich tyčí...
- Page 21 21 ...
- Page 22 Krok 4/Krok 4/Step 4 1. Pripojte rám sedadla (10) k hlavnému rámu (2), pomocou jednej šesťhrannej skrutky M10X70mm (53), štyroch podložiek M10 (63) a dvoch nylonových matíc M10 (67). 2. Pripojte predný stĺpik rámu (9) na rám sedadla (10), pomocou jednej šesťhrannej skrutky M12X75mm (52), dvoch podložiek M12 (61) a jednej nylonovej matice M12 (66).
- Page 23 Knob (72). 23 ...
- Page 24 Krok 5/Krok 5/Step 5 1. Pripojte spojovací rám (6) na horný krížový nosník (5), za použitia jedného hriadeľa (51), dvoch podložiek M16 (60) a dvoch nylonových matíc M16 (65). 2. Odskrutkujte dve podložky M16 (60) a dve nylonové matice M16 (65) z ramena butterfly (7 a 8).
- Page 25 4. Slide two Arm Foam Rollers (24) onto the Left Butterfly Arm (7) and the Right Butterfly Arm (8). 5. Remove two M10X20mm Hex Bolts (56) and two M10 Washers (63) from two Handle Tubes (15). 6. Attach two Handle Tubes (15) to the Left Butterfly Arm (7) and the Right Butterfly Arm (8), using two M10X20mm Hex Bolts (56) and two M10 Washers (63).
- Page 26 26 ...
- Page 27 Krok 6/Krok 6/Step 6 1. Začnite s horným lankom (26). a). Navlečte horné lanko (26) do drážok kladky (25) cez horný krížový nosník (5). b). namontujte kladku č.1 (25) k hornému krížovému nosníku (5), pomocou jednej šesťhrannej skrutky M10X45mm (55), dvoch podložiek M10 (63) a jednej nylonovej matice M10 (67).
- Page 28 f). Pripojte koniec dolného lanka (28) na lanko (73), pomocou jednej karabíny (30). g). Namontuje kladku č.12 (25) na vyrovnávaciu krytku kladky (17), pomocou jednej šesťhrannej skrutky M10X45mm (55), dvoch podložiek M10 (63)a jednej nylonovej matice M10 (67). h). Pripevnite dolné držadlo (14) alebo členkový popruh (31) na druhý koniec dolného lanka (28), pomocou dvoch karabín (30) a jednej reťazi (29).
- Page 29 d). Namontuje kladku č.10 (25) na zadní straně U (16), za použití jedné šestihranné šrouby M10X45mm (55), dvou podložek M10 (63) a jedné nylonové matice M10 (67). e). Namontujte kladku č.11 (25), do předního základnímu rámu (1), pomocí jedné šestihranné šroubu M10X45 mm (55), dvou podložek M10 (63) a jedné nylonové matice M10 (67).
- Page 30 (55 ), two M10 Washers (63) and one M10 Nylon Nut (67). f). Attach the bolt end of Lower Cable (28) to the Adjustment Cable (73), using one Pothook (30). g). Install Pulley NO.12 (25) to Pulley Patches (17), using one M10X45mm Hex Bolt (55), two M10 Washers (63) and one M10 Nylon Nut (67).
- Page 31 ZOZNAM DIELOV / SEZNAM DÍLŮ / PARTS LIST 31 ...
- Page 32 32 ...
- Page 33 P.Č. Názov/Název KS Predný základný rám /přední základní rám 1 1 Hlavný rám/hlavní rám 2 1 Zadný Základný rám/ zadní základní rám 3 1 4 Vodiaca tyč/Vodící tyč 2 5 Horný krížový nosník/horní křížový nosník 1 6 Spojovací rám /spojovací rám 1 ...
- Page 34 Penový valček/Pěnový váleček 24 2 Kladka /kladka 25 12 Horné lanko/horní lanko 26 1 Lanko butterfly/lanko butterfly 27 1 Dolné lanko/dolní lanko 28 1 Reťaz/řetěz 29 1 Karabína/karabina 30 1 Pás na členok/pás na kotník 31 1 32 Skrutka/šroub 1 33 ...
- Page 35 Šesťhranná skrutka/šestihranní šroub 52 1 Šesťhranná skrutka/šestihranní šroub 53 11 Šesťhranná skrutka/šestihranní šroub 54 2 Šesťhranná skrutka/šestihranní šroub 55 9 Šesťhranná skrutka/šestihranní šroub 56 6 Šesťhranná skrutka/šestihranní šroub 57 2 Šesťhranná skrutka/šestihranní šroub 58 2 Šesťhranná skrutka/šestihranní šroub 59 6 60 ...
- Page 36 Schematický pohľad / Schematický pohled / Exploded view 36 ...
- Page 37 Leg Press 37 ...
- Page 38 Krok 1/Krok 1/Step 1 1. Pripevnite zadný základný rám (2) na predný základný rám (1), pomocou troch šesťhranných skrutiek M10X20mm (31) a troch podložiek M10 (35). 2. Pripevnite dolný hlavný rám (10) na zadný základný rám (2), pomocou dvoch šesťhranných skrutiek M10X70mm (29), štyroch podložiek M10 (35) a dvoch nylonových matíc M10 (38).
- Page 39 39 ...
- Page 40 Krok 2/Krok 2/Step 2 SK : 1. Pripojte nosný rám (4) k prednému základnému rámu (1), pomocou jednej šesťhrannej skrutky M10X70mm (29), dvoch podložiek M10 (35) a jednej nylonovej matice M10 (38). 2. Pripojte rám sedadla (3) k dolnému hlavnému rámu (10), za použitia troch šesťhranných skrutiek M10X20mm (31) a troch podložiek M10 (35).
- Page 41 41 ...
- Page 42 Krok 3/Krok 3/Step 3 1. Pripojte dosku Leg press (8) na spojovací rám Leg press (7), s použitím dvoch šesťhranných skrutiek M10X70mm (29), štyroch podložiek M10 (35) a dvoch nylonových matíc M10 (38). 2. Pripevnite rám rukoväte (9) na rám sedadla (3), s použitím dvoch šesťhranných skrutiek M10X70mm (29), štyroch podložiek M10 (35) a dvoch nylonových matíc M10 (38).
- Page 43 43 ...
- Page 44 Krok 4/Krok 4/Step 4 1. Pripojte sedadlo (13) na rám sedadla (3), s použitím dvoch šesťhranných skrutiek M8X65mm (32) a dvoch podložiek M8 (36). 2. Pripevnite zadné operadlo (14) na rám operadla (12), pomocou dvoch šesťhranných skrutiek M8X40mm (33) a dvoch podložiek M8 podložiek (36). 1.
- Page 45 45 ...
- Page 46 46 ...
- Page 47 Krok 5/Krok 5/Step 5 Montáž lanka Leg press (15) 1. Pripojte koniec lanka Leg press (15) na nosný rám (4), pomocou jednej šesťhrannej skrutky M8X40mm (33), dvoch podložiek M8 (36) a jednej nylonovej matice M8 (19). 2. Namontujte kladku č.1 (18) na zadný rám Leg press (6), pomocou jednej šesťhrannej skrutky M10X45mm (30), dvoch podložiek M10 (35) a jednej nylonovej matice M10 (38).
- Page 48 48 ...
- Page 49 ZOZNAM DIELOV / SEZNAM DÍLŮ / PARTS LIST 49 ...
- Page 50 P.Č. Názov/Název KS Predný základný rám /přední základní rám 1 1 Zadný Základný rám/ zadní základní rám 2 1 Rám sedadla/rám sedáku 3 1 4 Nosný rám/nosný rám 1 5 Predný rám Leg press/přední rám Leg press 1 6 Zadný...
- Page 51 27 Šesťhranná skrutka/šestihranní šroub 4 28 Šesťhranná skrutka/šestihranní šroub 4 Šesťhranná skrutka/šestihranní šroub 29 8 Šesťhranná skrutka/šestihranní šroub 30 4 Šesťhranná skrutka/šestihranní šroub 31 9 Šesťhranná skrutka/šestihranní šroub 32 2 Šesťhranná skrutka/šestihranní šroub 33 3 Podložka/podložka 34 8 35 Podložka/podložka 41 ...
- Page 52 Schematický pohľad / Schematický pohled / Exploded view 52 ...
- Page 53 Sit up lavička 53 ...
- Page 54 Krok 1/Krok 1/Step 1 SK: 1. Pripevnite dolný hlavný rám (2) k základnému rámu (1), pomocou šesťhrannej skrutky M10X70mm (16), štyroch podložiek M10 (19) a dvoch nylonových matíc M10 (21). 2. Pripevnite horný hlavný rám (3) k dolnému hlavnému rámu (2), s použitím troch šesťhranných skrutiek M10X20mm (17) a troch podložiek M10 (19).
- Page 55 55 ...
- Page 56 Krok 2/Krok 2/Step 2 1. Pripojte lavičku (7) k rámu lavičky (4), pomocou šiestich šesťhranných skrutiek M8X15mm (18), a šiestich podložiek M8 (20). 2. Pripojte rám lavičky (4), na dolný hlavný rám (2), pomocou zaisťovacieho kolíka (9). 3. Vložte hornú rúrku penového valčeka (6) do rámu lavičky (4), potom zasuňte dva nožné penové...
- Page 57 57 ...
- Page 58 58 ...
- Page 59 ZOZNAM DIELOV / SEZNAM DÍLŮ / PARTS LIST 59 ...
- Page 60 P.Č. Názov/Název KS 1 Základný rám /základní rám 1 2 Dolný hlavný rám/dolní hlavní rám 1 Horný hlavný rám/horní hlavní rám 3 1 Rám lavičky/rám lavičky 4 1 Dolná rúrka penového valčeka/dolní trubka pěnového válečku 5 1 Horná rúrka penového valčeka/Horní trubka pěnového 6 ...
- Page 61 Schematický pohľad / Schematický pohled / Exploded view 61 ...
- Page 62 VKR stanovište 62 ...
- Page 63 Krok 1/Krok 1/Step 1 1. Pripevnite pravý základný rám (2) a ľavý základný rám (3) k hlavnému rámu (1), s použitím dvoch šesťhranných skrutiek M10X75mm (20), štyroch podložiek M10 (24) a dvoch nylonových matíc M10 (26). 2. Pripevnite dolnú časť hlavného rámu (4) k hlavnému rámu (1), pomocou dvoch šesťhranných skrutiek M10X70mm (21), štyroch podložiek M10 (24) a dvoch nylonových matíc M10 (26).
- Page 64 64 ...
- Page 65 Krok 2/Krok 2/Step 2 1. Pripojte konzolu VKR (9) do hornej časti hlavnému rámu (5), pomocou jednej šesťhrannej skrutky M10X75mm (20), dvoch podložiek M10 (24), jednej nylonovej matice M10 (26) a jedného zaisťovacieho kolíka (13). 2. Pripojte dve ramená VKR (10) do konzoly VKR (9), pomocou šiestich šesťhranných skrutiek M10X20mm (22) a šiestich podložiek M10 (24).
- Page 66 66 ...
- Page 67 Krok 3/Krok 3 /Step 3 1. Pripevnite ľavú hrudnú tyč (7) a pravú hrudnú tyč (8) k hornej časti hlavného rámu (5), s použitím dvoch šesťhranných skrutiek M10X75mm (20), štyroch podložiek M10 (24) a dvoch nylonových matíc M10 (26). 2. Pripevnite operadlo (11) na hornú časť hlavného rámu (5), pomocou dvoch šesťhranných skrutiek M8X65mm (23) a dvoch podložiek M8 (25).
- Page 68 68 ...
- Page 69 ZOZNAM DIELOV / SEZNAM DÍLŮ / PARTS LIST 69 ...
- Page 70 Názov/Název P.Č. KS Základný rám /základní rám 1 2 Pravý základný rám/pravý základní rám 3 Ľavý základný rám/levý základní rám Dolná časť hlavného rámu/dolní část hlavního rámu 4 Horná časť hlavného rámu/horní část hlavního rámu 5 Rúrka rukoväte/trubka rukojeti 6 ...
- Page 71 Schematický pohľad / Schematický pohled / Exploded view 71 ...
