Painikkeen karan vaihtaminen
1. Irrota Seger-rengas painikkeen karan ympäriltä sisäpuolen yksiköstä
varovasti.
2. Poista painike sisäpuolen kilvestä.
3. Irrota painikkeen ruuvi.
4. Vedä painikkeen kara irti painikkeesta. Älä irrota painikkeeseen jäävää
jousta.
5. Aseta uusi kara painikkeeseen siten, että karassa oleva lovi on
samalla puolella kuin painikkeen ruuvi. Kiinnitä painikkeen ruuvi.
Kiinnitä painike takaisin ja aseta Seger–rengas paikoilleen.
Byte av handtagsspindel (fyrkantspinne)
1. Tag loss c-ringen runt fyrkantspinnen på behörets insida.
Enklast görs detta med tång för låsring.
2. Tag loss handtaget från behövet.
3. Skruva upp skruven i handtaget.
4. Drag ut fyrkantspinnen från handtaget. Observera att det ligger en lös
fjäder i handtaget som skall ligga kvar.
5. Sätt i den nya fyrkantspinnen i handtaget med slitsen i fyrkantspinnen
på samma sida som skruvhålet i handtaget. Skruva tillbaka skruven.
Sätt in handtaget i behövet. Återmontera c-ringen och du är klar.

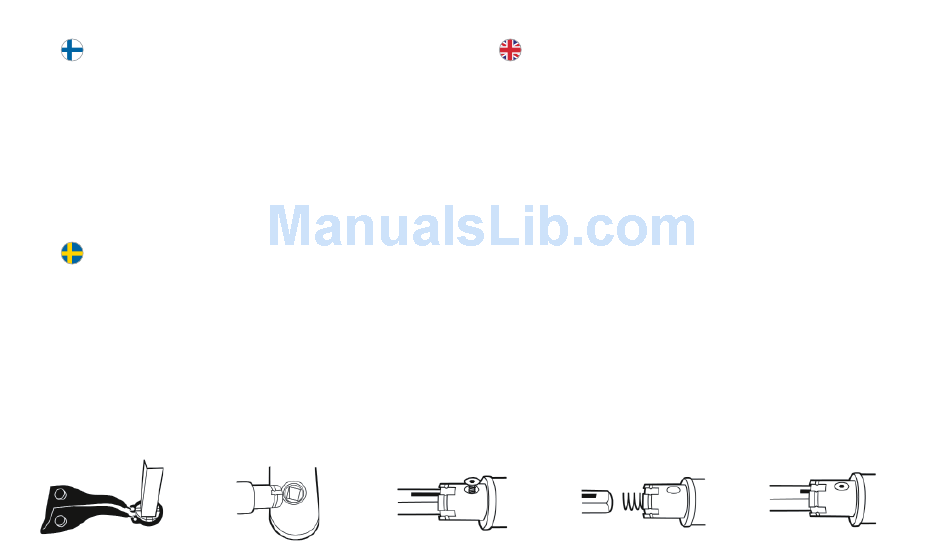

1. 2.
Exchange of handle spindle
1. Remove the c-ring around the handle spindle from the
inside of the escutcheon. If possible use a plier for lock ring.
2. Remove the handle from the escutcheon.
3. Unscrew the screw from the handle.
4. Pull the handle spindle out from the handle. Note that there is a loose
spring in the handle that needs to remain there.
5. Insert the new handle spindle into the handle with the groove in the
spindle on the same side as the screw hole in the handle.
Fasten the handle screw. Insert the handle to the escutcheon.
Remount the c-ring and you are done.
3. 4. 5.
