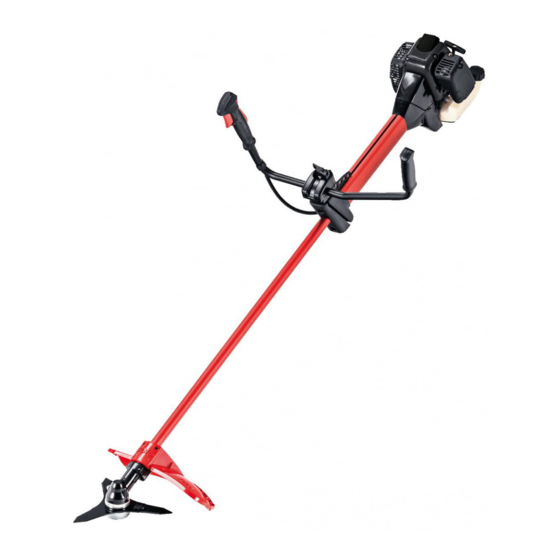

Solo 142 Translation Of The Original Operating Instructions
  1. Manuals
  2. Brands
  3. Solo Manuals
  4. Trimmer
  5. 142
  6. Translation of the original operating instructions

Solo 142 Translation Of The Original Operating Instructions
