Martelo combinado CHP 26 PLUS
- manual original
Índice
1 Símbolos .................................. 88
2 Dados técnicos .......................... 88
3 Elementos do aparelho ............... 88
4 Indicações de segurança ............. 89
4.1 Instruções gerais de segurança .... 89
4.2 Segurança da área de trabalho ..... 89
4.3 Segurança eléctrica .................... 89
4.4 Segurança de pessoas ................ 89
4.5 Outras instruções de segurança ... 90
4.6 Instruções de serviço específi cas
do aparelho ............................... 90
4.7 Informações sobre ruído
e vibrações ............................... 92
5 Aplicação .................................. 92
6 Posta em marcha ....................... 92
6.1 Pega adicional ........................... 92
6.2 Delimitador de profundidade ........ 92
6.3 Ligar / desligar ........................... 92
6.4 Comando de número de rotação ... 93
6.5 Comutar o sentido de rotação ...... 93
6.6 Selecção dos modos de operação ... 93
7 Introduzir / retirar ferramentas ..... 94
7.1 Introduzir ferramentas ................ 94
7.2 Retirar ferramentas .................... 94
8 Acessórios................................. 94
8.1 Montagem do adaptador
para aparafusar (acessórios) ....... 94
8.2 Mandril com rosca ...................... 94
9 Para a práctica ........................... 94
10 Medidas de manutenção.............. 95
11 Protecção do meio-ambiente /
Eliminação ................................ 95
12 Garantia ................................... 95
13 Declaração de conformidade ........ 96

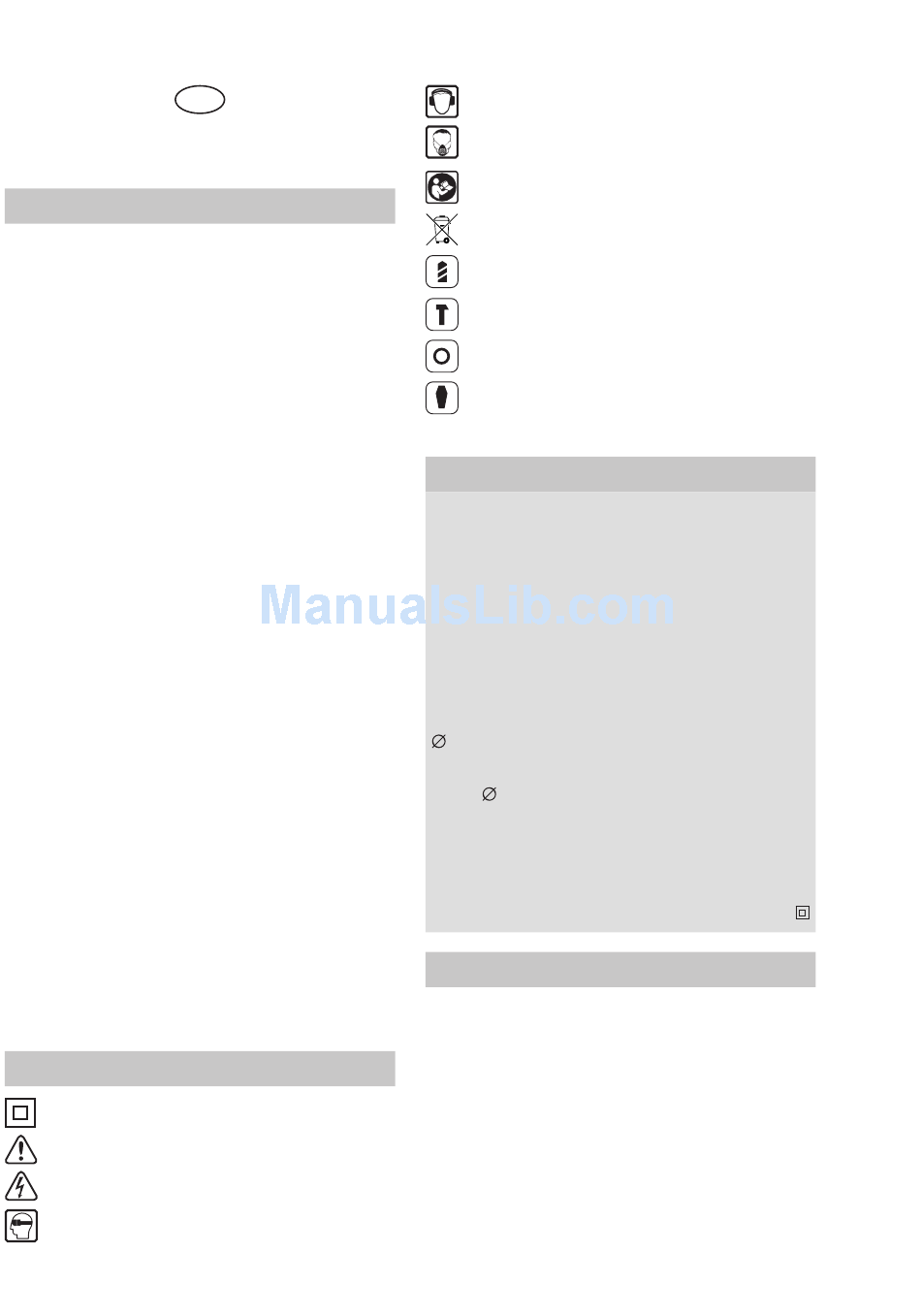

1 Símbolos
Isolação dobre
Perigo geral
Advertência de choque eléctrico
Use óculos de protecção!
88
P
Use uma protecção auditiva!
Recomenda-se o uso da máscara
contra poeira
Ler indicações / notas
Não pertence ao resíduo comunal
Perfuração / trabalhos de mistura /
aparafusar
Perfurações de percussão
Posicionamento do cinzel
Cinzelar
Nota, conselho
►
2

Dados técnicos

Tensão
Frequência
Potência absorvida
Número de rotação
em vazio
Nº de impactos, máx.
Energia de golpe
Marcha à direita / à esquerda
Acoplamento de segurança
de mancal de aperto
Encabadouro
Máx. de furo
Aço
Madeira
Furar com percussão em betão 26 mm
Peso
Classe de protecção
3

Elementos do aparelho

[1-1] Dispositivo porta-ferramentas
[1-2] Cobertura de protecção contra o pó
[1-3] Manga de desbloqueio
[1-4] Selector dos modos de operação
[1-5] Interruptor de ligar / desligar
[1-6] Botão de pressão de retenção
[1-7] Interruptor do sentido da rotação
[1-8] Pega adicional
[1-9] Delimitador de profundidade
[1-10] Punho - superfície isolada
[2-1] Selector dos modos de operação
220 - 230 V
50 / 60 Hz
800 W
0 - 1000 min
-1
4900 min
-1
2,8 J
•
•
43 mm
SDS-Plus
13 mm
40 mm
2,9 kg
II /
