ASSEMBLAGE

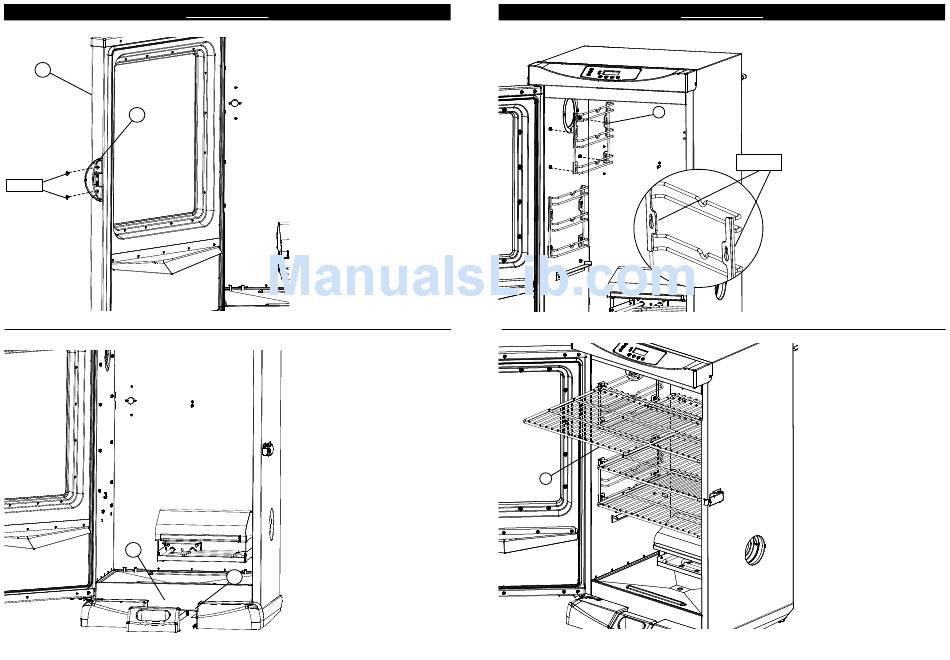

ÉTAPE 7
Poignée de porte de position (20)
sur la porte w / fenêtre (19), com-
me illustré. Fixez à l'aide ST4x10
vis à tête plate.
ÉTAPE 8
Glissez le plateau à graisse (13)
sur les supports du plateau à
graisse (22).
22
ASSEMBLAGE
6
4
ÉTAPE 9
Alignez les encoches en trou de
serrure sur les supports des grilles
(6) avec les chevilles à l'intérieur
du corps du fumoir. Poussez le
support pour grille (6) vers le bas
de façon à le fi xer solidement.
Répétez cette étape de chaque
côté pour les autres supports pour
grille.
EN TROU DE
SERRURE
ÉTAPE 10
Placez les grilles de fumaison
(4) à l'intérieur du corps du
fumoir.
10
