Masterbuilt 20072912 Assembly, Care & Use Manual Warning & Safety Information page 10

19
20
ST4x10
13
9

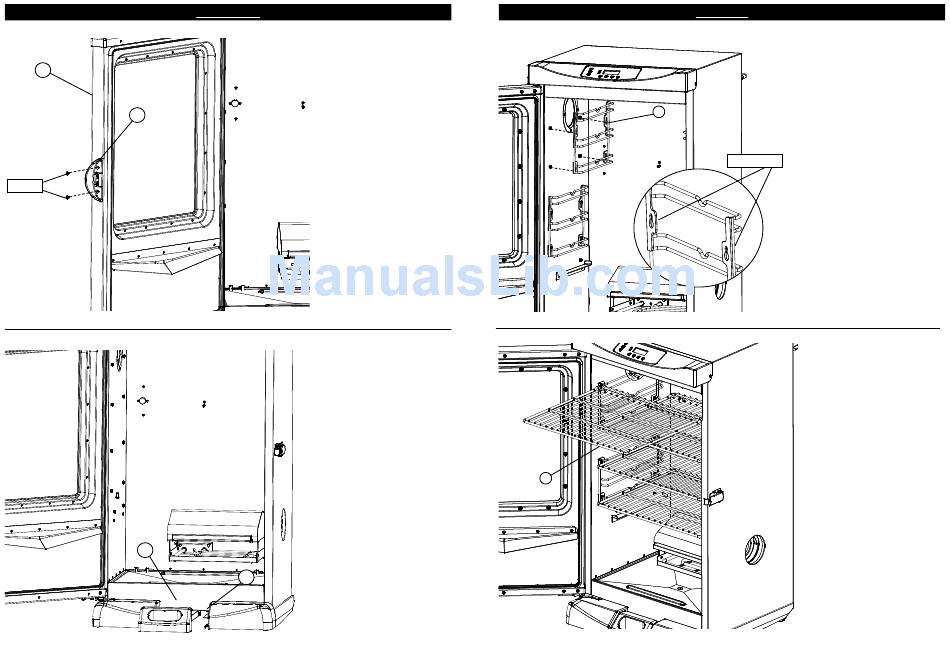

ASSEMBLY
STEP 7
Position door handle (20) on
door w/window (19) as shown.
Secure using ST4x10 fl at head
screws.
STEP 8
Slide grease tray (13) onto
grease tray brackets (22).
22
ARMADO
6
4
PASO 9
Alinee los orifi cios guía de las piezas
de apoyo de las rejillas (6) con los
pasadores del interior del cuerpo del
ahumador, como se ilustra. Presione
la pieza de apoyo de la rejilla hacia
abajo para fi jarla en su lugar.
Repita el paso para las otras piezas de
apoyo de las rejillas a ambos lados.
ORIFICIOS GUÍA
PASO 10
Coloque las rejillas de ahumado
(4) dentro del ahumador, como se
ilustra.
10
