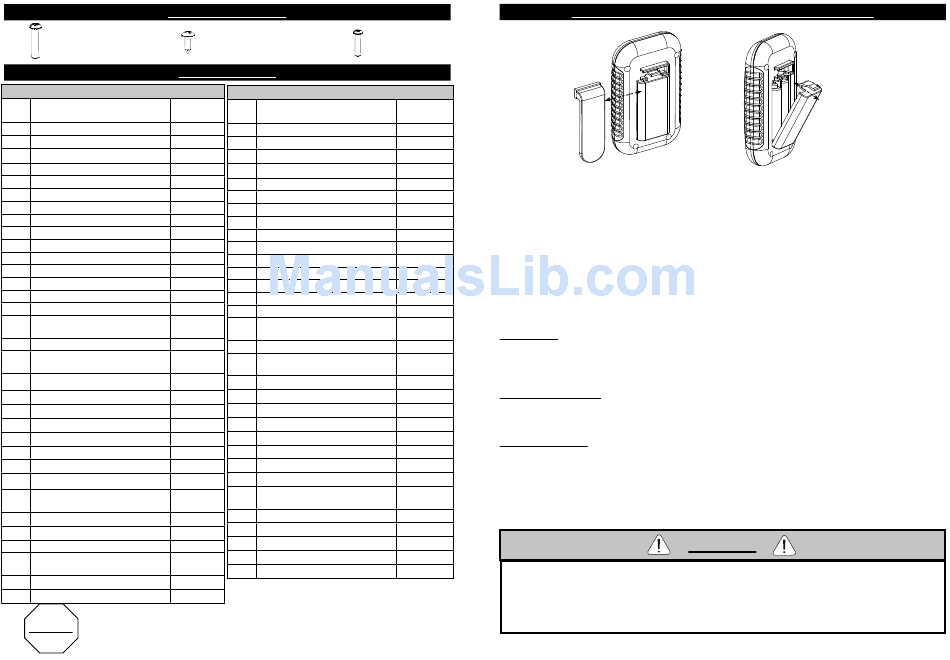

LISTA DE HERRAJES

(A)
Tornillo
M6 x 25
Cant.: 16

LISTA DE PIEZAS

MODELO 20072912
PIEZA
PIEZA DE REPUESTO ART. NO
NO
1 Juego de piezas del cuerpo, negro 9907120003
2 Control digital del ahumador 9007120007
3 Juego de la manilla trasera 9907120015
4 Rejilla de ahumado 9007120002
5 Bandeja defl ectora de residuos 9007120003
6 Piezas de apoyo para rejillas de cocción 9007130018
7 Juego del cerrojo de la puerta, negro 9907120004
8 Recipiente para el agua 9007120004
9 Bandeja para trocitos de madera 9007130026
10 Colector de residuos 9007120009
11 Pata roscada ajustable 910050006
12 Cargador de trocitos de madera 9007130028
13 Juego de la bandeja para la grasa 9007120019
14 Juego de piezas de ruedas 9907120017
15 Juego de piezas del elemento, 800 W 9907120011
Juego de piezas del recipiente para trocitos de
16 9907130009
madera
17 Juego de piezas de regulador de ventilación Preassembled
Juego de piezas de la puerta de 30", acero
18 9907120005
inoxidable
19 Juego de piezas de la manilla de la puerta 9907120001
20 Juego de piezas de la pata delantera derecha 9907120012
21 Juego de piezas de la pata delantera izquierda 9907120006
Pieza de apoyo de la bandeja para la grasa 9907120007
22 Juego de piezas del listón lateral derecho 9907120016
23 Juego de piezas del listón lateral izquierdo 9907120009
Juego de la bisagra de la puerta 9907120010
24 Juego de piezas de la cubierta de la bisagra 9907120013
Juego de piezas de la cubierta del
9907120008
tablero de control
25 Juego de piezas de la luz de LED 9907120002
26 Control remoto digital 9907120018
27 Juego de herrajes 9007120008
Goteo Kit Defl ector Support
9907120040
Juego de herrajes 9907120019
Manual de instrucciones 9807130003
NO DEVUELVA EL PRODUCTO AL MINORISTA: Si necesita asistencia
con el armado, le faltan piezas o tiene piezas dañadas, llame al Servicio
¡ALTO!
de atención al cliente de MASTERBUILT, al 1-800-489-1581.
Cuando llame, tenga a mano el número de modelo y el número de serie.
Estos números fi guran en una etiqueta plateada ubicada en la parte trasera de la unidad.
5
(C)
(B)
Tornillo
Tornillo
M6 x 9
ST4 x 10
Cant: 8
Cant: 8
MODELO 20073012
PIEZA
PIEZA DE REPUESTO
NO
1 Juego de piezas del cuerpo, negro
2 Control digital del ahumador
3 Juego de la manilla trasera
4 Rejilla de ahumado
5 Bandeja defl ectora de residuos
6 Piezas de apoyo para rejillas de cocción
7 Juego del cerrojo de la puerta, negro
8 Recipiente para el agua
9 Bandeja para trocitos de madera
10 Colector de residuos
11 Pata roscada ajustable
12 Cargador de trocitos de madera
13 Juego de la bandeja para la grasa
14 Juego de piezas de ruedas
15 Juego de piezas del elemento, 800 W
Juego de piezas del recipiente para trocitos de
16
madera
17 Juego de piezas de regulador de ventilación
Juego de piezas de la puerta de 30", acero
18
inoxidable
19 Juego de piezas de la manilla de la puerta
20 Juego de piezas de la pata delantera derecha
21 Juego de piezas de la pata delantera izquierda
Pieza de apoyo de la bandeja para la grasa
22 Juego de piezas del listón lateral derecho
23 Juego de piezas del listón lateral izquierdo
Juego de la bisagra de la puerta
24 Juego de piezas de la cubierta de la bisagra
Juego de piezas de la cubierta del
tablero de control
25 Juego de piezas de la luz de LED
26 Control remoto digital
27 Juego de herrajes
Juego de herrajes
Manual de instrucciones
HOW TO USE CONTROL PANEL & REMOTE CONTROL
ART. NO
9907120022
9007120015
9907120028
9007120012
To replace batteries:
9007120013
• Slide belt clip to the left to remove.
9007130019
• Press tab down on battery cover and pull out.
9907120004
• Install 2 "AAA" Alkaline batteries. Check positive (+) and negative (-) symbols, on the case and bat-
9007120014
tery, to insure proper installation.
9007130026
• Replace the battery cover.
9007120016
• Remove batteries before storing remote control.
910050006
9007130028
To test frequency range:
9007120018 • Turn unit on.
• Use remote to turn light on and off as you move away from unit.
9907120017
• Remote control is out of frequency range when light will no longer turn on and off.
9907120027
9907130009
IMPORTANT
• Do not leave remote control exposed to sunlight for prolonged periods of time.
Preassembled
• Remote control has frequency range of up to 100ft (30m).
9907120005
• Test frequency range before and during use.
9907120020

TROUBLESHOOTING

9907120012
If the remote is not working properly or not interfacing correctly with the controller, it may be due to
9907120023
weak batteries, batteries being incorrectly installed or the remote is not correctly linked to controller.
9907120024
9907120016
Possible solutions
9907120025
• Replace batteries and install according to image in battery housing
9907120026 • Link remote and controller by:
a. Turn Controller & Remote "OFF",
9907120013
b. Press and HOLD "SET TEMP" on controller for 3 seconds.
9907120008
c. On the Remote press "MEAT PROBE", "LIGHT", "MEAT PROBE", "LIGHT" (all buttons must
be pressed within 5 seconds of each other) A short beep will occur after each button press.
9907120021
9907120018
9007120008
9907120019
• Keep batteries away from small children. If battery is swallowed consult a physician immediately.
9807130003
• Be sure to insert batteries correctly. Improper installation may result in leaks and/or possible
explosion.
• Do not dispose of batteries in fi re.
• QDo not mix old and new batteries.
• Do not mix alkaline, standard (carbon-zinc), or rechargeable (ni-cad, ni-mh,etc) batteries.
*Batteries not
included
CAUTION
