ASSEMBLY

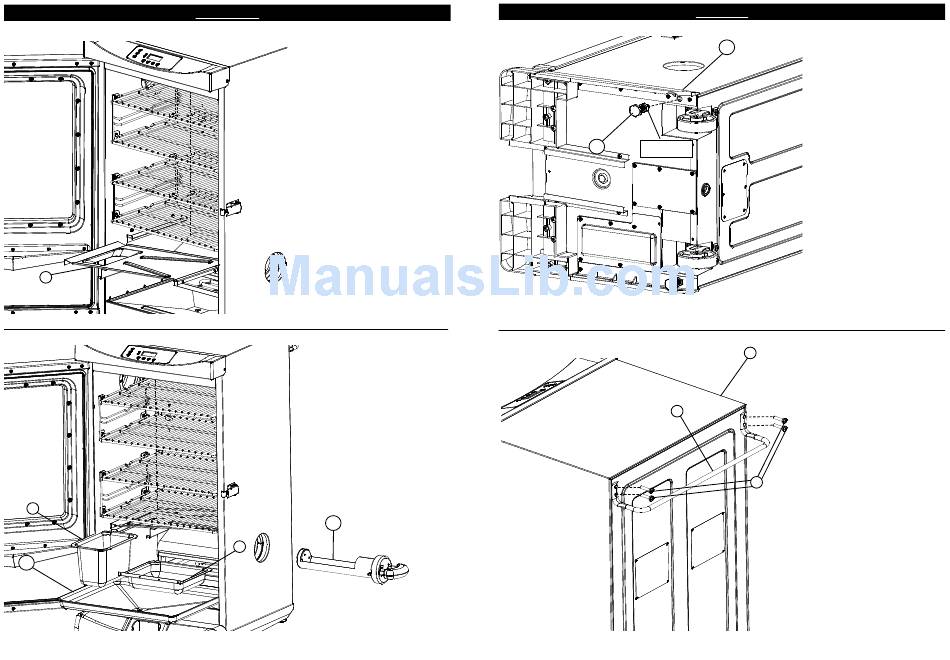

STEP 11
Align keyholes on drip
defl ector (5) with studs on the
inside of smoker body. Press
drip defl ector down to secure in
place.
STEP 12
Place water bowl (8), wood
chip tray (9), and drip pan (10)
inside smoker as shown.
Insert wood chip loader (12)
into side of smoker.
Assembly is complete.
12
9
ARMADO
23
TUERCA DE
11
TENSIÓN
1
3
A
PASO 5
Introduzca la pata roscada
ajustable (11) en la parte
inferior del panel lateral (23)
como se ilustra, y dentro del
cuerpo del ahumador.
Repita el paso del lado opuesto
para la otra pata roscada
ajustable.
Nota: Con la unidad en posición
vertical, fi je la altura de la pata
roscada ajustable girando en
sentido horario/antihorario, de
modo que el ahumador quede
nivelado. Una vez nivelado,
asegure la posición de las
patas apretando las tuercas de
tensión.
PASO 6
Coloque el ahumador en su
lugar con cuidado, como se
ilustra.
Con un tornillo Phillips (A),
fi je la manilla trasera (3) a la
parte posterior del cuerpo del
ahumador (1), como se muestra
en la ilustración.
Nota: No levante la unidad por la
manilla trasera.
