ASSEMBLAGE

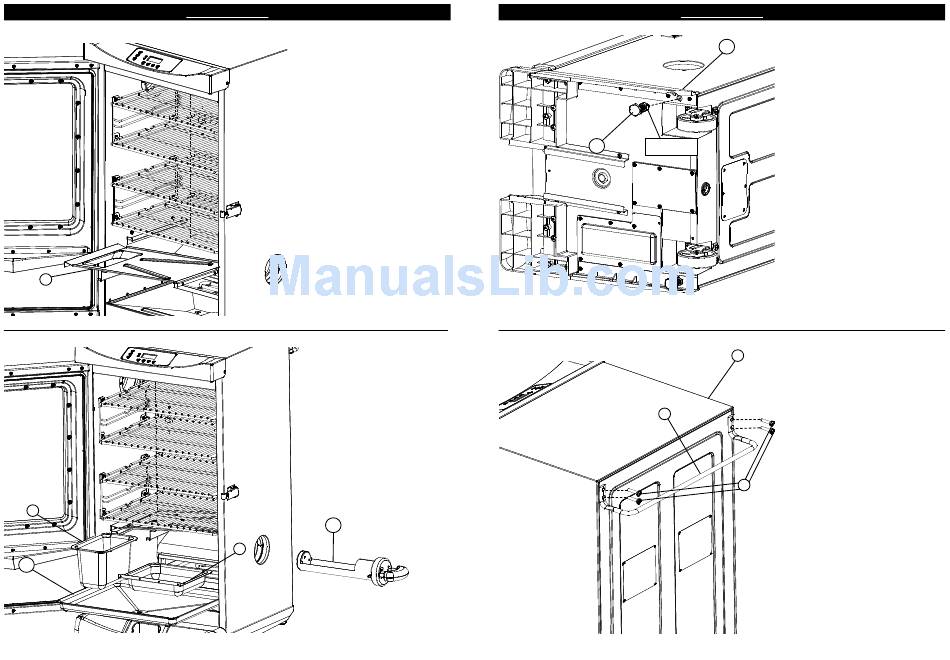

ÉTAPE 11
Alignez les encoches en trou
de serrure sur le défl ecteur
d'égouttement (5) avec les
chevilles à l'intérieur du corps
du fumoir. Poussez le défl ecteur
d'égouttement vers le bas de
façon à le fi xer solidement.
ÉTAPE 12
Placez le récipient pour l'eau (8),
le contenant à copeaux de bois
(9) et le bac d'égouttement (10)
à l'intérieur du corps du fumoir.
Insérez le chargeur (12) dans le
côté du corps du fumoir.
Assemblage est terminé.
12
9
ASSEMBLAGE
23
11 ÉCROUS DE
SERRAGE
1
3
A
ÉTAPE 5
Insérez le pied à visser réglable
(11) dans le bas du panneau
latéral (23) et fi xez-le au corps du
fumoir.
Répétez cette étape de l'autre
côté pour l'autre pied à visser
réglable.
Remarque: Une fois le fumoir à
l'endroit, réglez la hauteur du pied
à visser réglable (M) en le tournant
dans le sens des aiguilles d'une
montre ou dans le sens contraire
des aiguilles d'une montre afi n que
le fumoir soit de niveau. Une fois le
fumoir de niveau, fi xez la position
des pieds en serrant les écrous de
serrage.
ÉTAPE 6
Mettez soigneusement le
fumoir à l'endroit.
Fixez la poignée arrière (3) à
l'arrière du corps du fumoir (1) à
l'aide de vis (A).
Remarque: Ne soulevez pas l'ap-
pareil par la poignée arrière.
