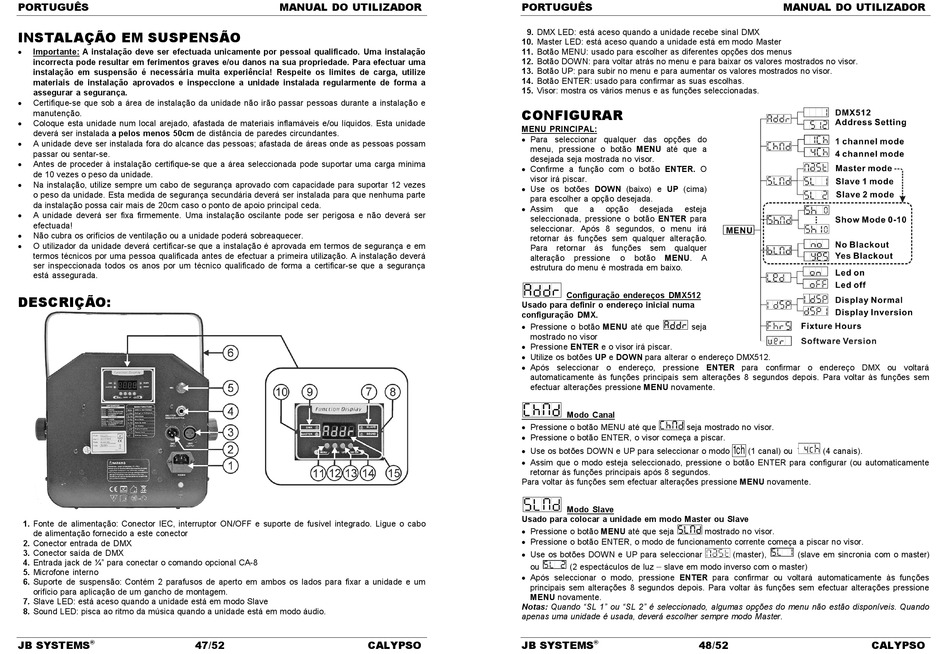

JB Systems CALYPSO Operation Manual page 26

PORTUGUÊS
INSTALAÇÃO EM SUSPENSÃO

Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação
incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma
instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize
materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a
assegurar a segurança.

Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e
manutenção.

Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade
deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.

A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam
passar ou sentar-se.

Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima
de 10 vezes o peso da unidade.
 Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes
o peso da unidade. Esta medida de segurança secundária deverá ser instalada para que nenhuma parte
da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.

A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser
efectuada!

Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em
termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá
ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança
está assegurada.
DESCRIÇÃO:
1. Fonte de alimentação: Conector IEC, interruptor ON/OFF e suporte de fusível integrado. Ligue o cabo
de alimentação fornecido a este conector
2. Conector entrada de DMX
3. Conector saída de DMX
4. Entrada jack de ¼" para conectar o comando opcional CA-8
5. Microfone interno
6. Suporte de suspensão: Contém 2 parafusos de aperto em ambos os lados para fixar a unidade e um
orifício para aplicação de um gancho de montagem.
7. Slave LED: está aceso quando a unidade está em modo Slave
8. Sound LED: pisca ao ritmo da música quando a unidade está em modo áudio.
JB SYSTEMS 47/52
®
MANUAL DO UTILIZADOR
CALYPSO
PORTUGUÊS
9. DMX LED: está aceso quando a unidade recebe sinal DMX
10. Master LED: está aceso quando a unidade está em modo Master
11. Botão MENU: usado para escolher as diferentes opções dos menus
12. Botão DOWN: para voltar atrás no menu e para baixar os valores mostrados no visor.
13. Botão UP: para subir no menu e para aumentar os valores mostrados no visor.
14. Botão ENTER: usado para confirmar as suas escolhas.
15. Visor: mostra os vários menus e as funções seleccionadas.
CONFIGURAR
MENU PRINCIPAL:
 Para seleccionar qualquer das opções do
menu, pressione o botão MENU até que a
desejada seja mostrada no visor.
 Confirme a função com o botão ENTER. O
visor irá piscar.
 Use os botões DOWN (baixo) e UP (cima)
para escolher a opção desejada.
 Assim
que a opção desejada esteja
seleccionada, pressione o botão ENTER para
seleccionar. Após 8 segundos, o menu irá
retornar ás funções sem qualquer alteração.
Para retornar ás funções sem qualquer
alteração pressione o botão MENU.
estrutura do menu é mostrada em baixo.
Configuração endereços DMX512
Usado para definir o endereço inicial numa
configuração DMX.
 Pressione o botão MENU até que
seja
mostrado no visor
 Pressione ENTER e o visor irá piscar.
 Utilize os botões UP e DOWN para alterar o endereço DMX512.
 Após seleccionar o endereço, pressione ENTER para confirmar o endereço DMX ou voltará
automaticamente às funções principais sem alterações 8 segundos depois. Para voltar às funções sem
efectuar alterações pressione MENU novamente.
Modo Canal
 Pressione o botão MENU até que
seja mostrado no visor.
 Pressione o botão ENTER, o visor começa a piscar.
 Use os botões DOWN e UP para seleccionar o modo
 Assim que o modo esteja seleccionado, pressione o botão ENTER para configurar (ou automaticamente
retornar ás funções principais após 8 segundos.
Para voltar às funções sem efectuar alterações pressione MENU novamente.
Modo Slave
Usado para colocar a unidade em modo Master ou Slave
 Pressione o botão MENU até que seja
 Pressione o botão ENTER, o modo de funcionamento corrente começa a piscar no visor.
 Use os botões DOWN e UP para seleccionar
–
ou (2 espectáculos de luz slave em modo inverso com o master)
 Após seleccionar o modo, pressione ENTER para confirmar ou voltará automaticamente às funções
principais sem alterações 8 segundos depois. Para voltar às funções sem efectuar alterações pressione
MENU novamente.
Notas: Quando "SL 1" ou "SL 2" é seleccionado, algumas opções do menu não estão disponíveis. Quando
apenas uma unidade é usada, deverá escolher sempre modo Master.
JB SYSTEMS 48/52
®
MANUAL DO UTILIZADOR
A
1ch
(1 canal) ou (4 canais).
mostrado no visor.
(master), (slave em sincronia com o master)
CALYPSO
