FRANÇAIS
 En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur
immédiatement.
 La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
 Utilisez l'emballage d'origine si l'appareil doit être transporté.
 Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement
autorisée par les parties responsables.
Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.
INSTALLATION EN HAUTEUR
 Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation
incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en
hauteur exige de l'expérience ! Les limites de charge doivent être scrupuleusement respectées, du
matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de
sécurité régulièrement.
 Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non
concernées lors de l'installation, la désinstallation ou la maintenance.
 Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L'appareil
doit être fixé à 50cm minimum des murs situés à proximité.
 L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des
zones où le public est installé.
 Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un
minimum de 10 fois le poids de l'appareil.
 Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de
l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de
l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
 L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en
considération !
 Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
 L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un
expert avant la première utilisation. Les installations doivent être inspectées chaque année par du
personnel qualifié pour assurer une sécurité optimale.

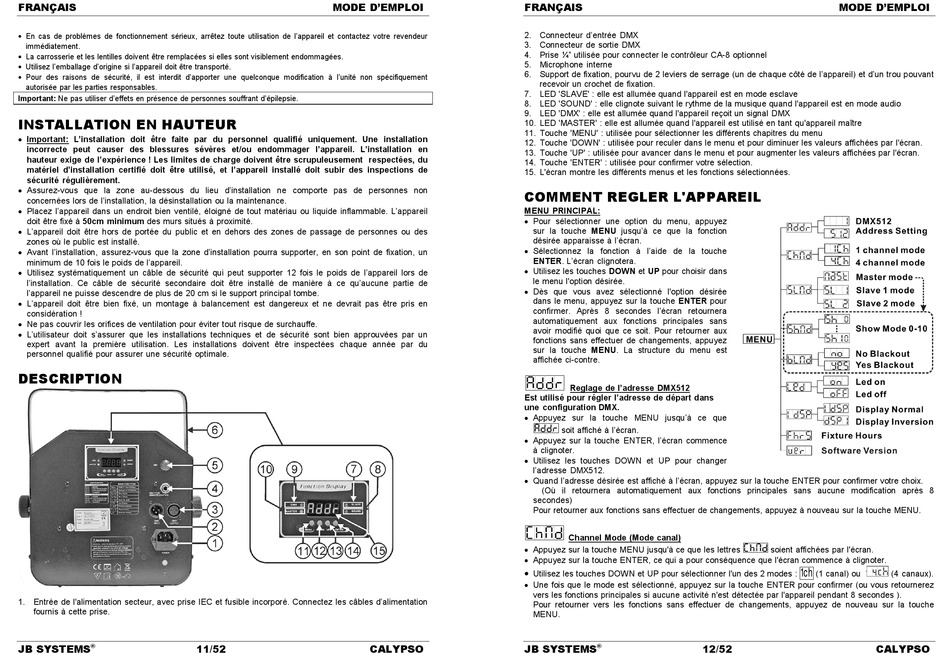

DESCRIPTION
1. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez les câbles d'alimentation
fournis à cette prise.
JB SYSTEMS 11/52
®
MODE D'EMPLOI
CALYPSO
FRANÇAIS
2. Connecteur d'entrée DMX
3. Connecteur de sortie DMX
4. Prise ¼" utilisée pour connecter le contrôleur CA-8 optionnel
5. Microphone interne
6. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant
recevoir un crochet de fixation.
7. LED 'SLAVE' : elle est allumée quand l'appareil est en mode esclave
8. LED 'SOUND' : elle clignote suivant le rythme de la musique quand l'appareil est en mode audio
9. LED 'DMX' : elle est allumée quand l'appareil reçoit un signal DMX
10. LED 'MASTER' : elle est allumée quand l'appareil est utilisé en tant qu'appareil maître
11. Touche 'MENU' : utilisée pour sélectionner les différents chapitres du menu
12. Touche 'DOWN' : utilisée pour reculer dans le menu et pour diminuer les valeurs affichées par l'écran.
13. Touche 'UP' : utilisée pour avancer dans le menu et pour augmenter les valeurs affichées par l'écran.
14. Touche 'ENTER' : utilisée pour confirmer votre sélection.
15. L'écran montre les différents menus et les fonctions sélectionnées.
COMMENT REGLER L'APPAREIL
MENU PRINCIPAL:
 Pour sélectionner une option du menu, appuyez
sur la touche MENU jusqu'à ce que la fonction
désirée apparaisse à l'écran.
 Sélectionnez la fonction à l'aide de la touche
ENTER. L'écran clignotera.
 Utilisez les touches DOWN et UP pour choisir dans
le menu l'option désirée.
 Dès que vous avez sélectionné l'option désirée
dans le menu, appuyez sur la touche ENTER pour
confirmer. Après 8 secondes l'écran retournera
automatiquement aux fonctions principales sans
avoir modifié quoi que ce soit. Pour retourner aux
fonctions sans effectuer de changements, appuyez
sur la touche MENU. La structure du menu est
affichée ci-contre.
Reglage de l'adresse DMX512
Est utilisé pour régler l'adresse de départ dans
une configuration DMX.
 Appuyez sur la touche MENU jusqu'à ce que
soit affiché à l'écran.
 Appuyez sur la touche ENTER, l'écran commence
à clignoter.
 Utilisez les touches DOWN et UP pour changer
l'adresse DMX512.
 Quand l'adresse désirée est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.
(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8
secondes)
Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.
Channel Mode (Mode canal)
 Appuyez sur la touche MENU jusqu'à ce que les lettres
 Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner l'un des 2 modes :
 Une fois que le mode est sélectionné, appuyez sur la touche ENTER pour confirmer (ou vous retournerez
vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes ).
Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur la touche
MENU.
JB SYSTEMS 12/52
®
MODE D'EMPLOI
soient affichées par l'écran.
1ch
(1 canal) ou (4 canaux).
