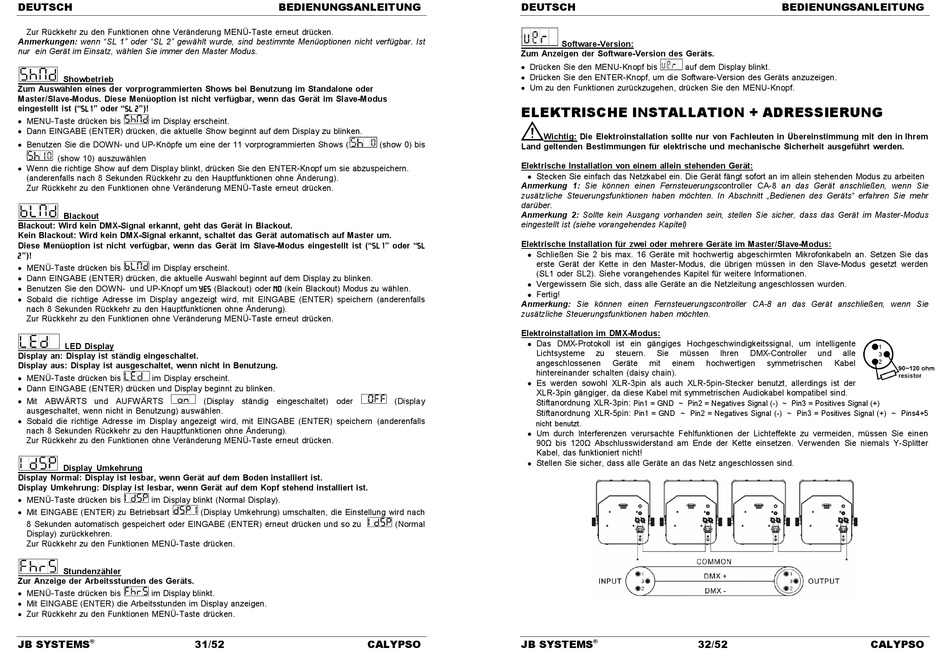

JB Systems CALYPSO Operation Manual page 18

DEUTSCH
Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.
Anmerkungen: wenn "SL 1" oder "SL 2" gewählt wurde, sind bestimmte Menüoptionen nicht verfügbar. Ist
nur ein Gerät im Einsatz, wählen Sie immer den Master Modus.
Showbetrieb
Zum Auswählen eines der vorprogrammierten Shows bei Benutzung im Standalone oder
Master/Slave-Modus. Diese Menüoption ist nicht verfügbar, wenn das Gerät im Slave-Modus
eingestellt ist ("S L 1 " oder "S L 2 ")!
 MENU-Taste drücken bis
im Display erscheint.
 Dann EINGABE (ENTER) drücken, die aktuelle Show beginnt auf dem Display zu blinken.
 Benutzen Sie die DOWN- und UP-Knöpfe um eine der 11 vorprogrammierten Shows (
(show 10) auszuwählen
 Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern.
(anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.
Blackout
Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.
Diese Menüoption ist nicht verfügbar, wenn das Gerät im Slave-Modus eingestellt ist ("S L 1 " oder "S L
2 ")!
 MENÜ-Taste drücken bis
im Display erscheint.
 Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnt auf dem Display zu blinken.
 Benutzen Sie den DOWN- und UP-Knopf um Y E S (Blackout) oder n o (kein Blackout) Modus zu wählen.
 Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls
nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.
LED Display
Display an: Display ist ständig eingeschaltet.
Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.
 MENÜ-Taste drücken bis
im Display erscheint.
 Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
 Mit ABWÄRTS und AUFWÄRTS
ausgeschaltet, wenn nicht in Benutzung) auswählen.
 Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls
nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.
Display Umkehrung
Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.
Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.
 MENÜ-Taste drücken bis
im Display blinkt (Normal Display).
 Mit EINGABE (ENTER) zu Betriebsart
8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu
Display) zurückkehren.
Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.
Stundenzähler
Zur Anzeige der Arbeitsstunden des Geräts.
 MENÜ-Taste drücken bis
im Display blinkt.
 Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
 Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.
JB SYSTEMS 31/52
®
BEDIENUNGSANLEITUNG
(Display ständig eingeschaltet) oder
(Display Umkehrung) umschalten, die Einstellung wird nach
CALYPSO
DEUTSCH
Zum Anzeigen der Software-Version des Geräts.
 Drücken Sie den MENU-Knopf bis
 Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen.
 Um zu den Funktionen zurückzugehen, drücken Sie den MENU-Knopf.
ELEKTRISCHE INSTALLATION + ADRESSIERUNG
Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrem
(show 0) bis
Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.
Elektrische Installation von einem allein stehenden Gerät:
 Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten
Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie
zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „Bedienen des Geräts" erfahren Sie mehr
darüber.
Anmerkung 2: Sollte kein Ausgang vorhanden sein, stellen Sie sicher, dass das Gerät im Master-Modus
eingestellt ist (siehe vorangehendes Kapitel)
Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:
 Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das
erste Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden
(SL1 oder SL2). Siehe vorangehendes Kapitel für weitere Informationen.
 Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
 Fertig!
Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie
zusätzliche Steuerungsfunktionen haben möchten.
Elektroinstallation im DMX-Modus:
 Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente
Lichtsysteme
angeschlossenen
hintereinander schalten (daisy chain).
 Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der
XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
(Display
Stiftanordnung XLR-3pin:
Stiftanordnung XLR-5pin:
nicht benutzt.
 Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen
90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter
Kabel, das funktioniert nicht!
 Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.
(Normal
