3 Einsatzmöglichkeiten und Zubehör
Die UHF-PLL-Empfänger US-8001D (1 Empfangsein-
heit) und US-8002D (2 Empfangseinheiten) bilden mit
den Sendern PT-850B oder MH-850 ein drahtloses
Audio-Übertragungssystem. Zur Übertragung stehen
16 Kanäle im UHF-Frequenzbereich 790 – 814 MHz
zur Verfügung.
Die Empfänger arbeiten mit „Diversity"-Technik:
Das Sendesignal wird von zwei räumlich getrennten
Antennen empfangen. Eine Elektronik wählt das Sig-
nal mit der besseren Qualität aus und leitet es zum
Eingang der Empfangseinheit(en) weiter.
Es können folgende Sender aus dem Programm von
JTS mit den Empfängern US-8001D und US-8002D
verwendet werden:
MH-850 Bestell-Nr. 24.4930
dynamisches Handmikrofon mit integriertem Sender
PT-850B Bestell-Nr. 24.4940
Taschensender mit Lavaliermikrofon
Für den Einbau des Empfänges in ein Geräterack
(482 mm/19") ist von JTS als Zubehör der Halter
DR-900SET (Best.-Nr. 24.4770) lieferbar, der zwei
Empfänger aufnehmen kann. Der Gerätehalter be-
nötigt im Rack eine Höhe von 1 HE (1 Höheneinheit =
44,5 mm).
4 Anschluss
1) Zum Anschluss an das nachfolgende Gerät (z. B.
Mischpult, Verstärker) können die folgenden Audio-
ausgänge verwendet werden:
XLR-Buchse (8) zum Anschluss an einen Mikrofon-
eingang
Bei dem Modell US-8002D sind zwei Buchsen
für die Empfangseinheiten CH 1 und CH 2 vor-
handen, um die beiden übertragenen Audiosig-
nale auf zwei getrennte Eingänge geben zu kön-
nen.
asym. 6,3-mm-Klinkenbuchse (9) zum Anschluss
an einen hoch empfindlichen Line-Eingang
(ein passendes Anschlusskabel liegt bei)
Bei dem Modell US-8002D liegt hier das Misch-
signal von den Empfangseinheiten CH 1 und
CH 2 an.
2) Das beiliegende Netzgerät mit der Buchse (11) für
die Stromversorgung (12 – 18 V /600 mA) verbin-
den und den Netzstecker des Netzgeräts in eine
Steckdose (230 V~/50 Hz) stecken.
3) Damit der Stecker des Netzgerätes nicht verse-
hentlich aus der Buchse (11) gezogen werden
kann, zur Zugentlastung das Kabel um den Haken
(10) führen.

5 Bedienung

1) Den Empfänger mit der Taste POWER (2) einschal-
ten. Die Betriebsanzeige (3) leuchtet. Solange kein
ausreichend starkes Funksignal empfangen wird,
sind die Ausgänge (8, 9) stumm geschaltet.
2) Die Antennen (1) senkrecht stellen.
Bei dem Modell US-8002D die folgenden Einstellun-
gen für jede Empfangseinheit getrennt durchführen.
3) Den Sender noch ausgeschaltet lassen. Zuerst den
Empfänger auf einen freien und störungsfreien
Übertragungskanal einstellen: Dazu den Dreh-
schalter CH (4) mit dem beiliegenden kleinen Ein-
stellschlüssel entsprechend drehen. Über das am
Ausgang angeschlossene Gerät dürfen keine
Störungen oder Signale anderer Übertragungen zu
hören sein und die Empfangsanzeige RF (5) darf
nicht aufleuchten.
9
13

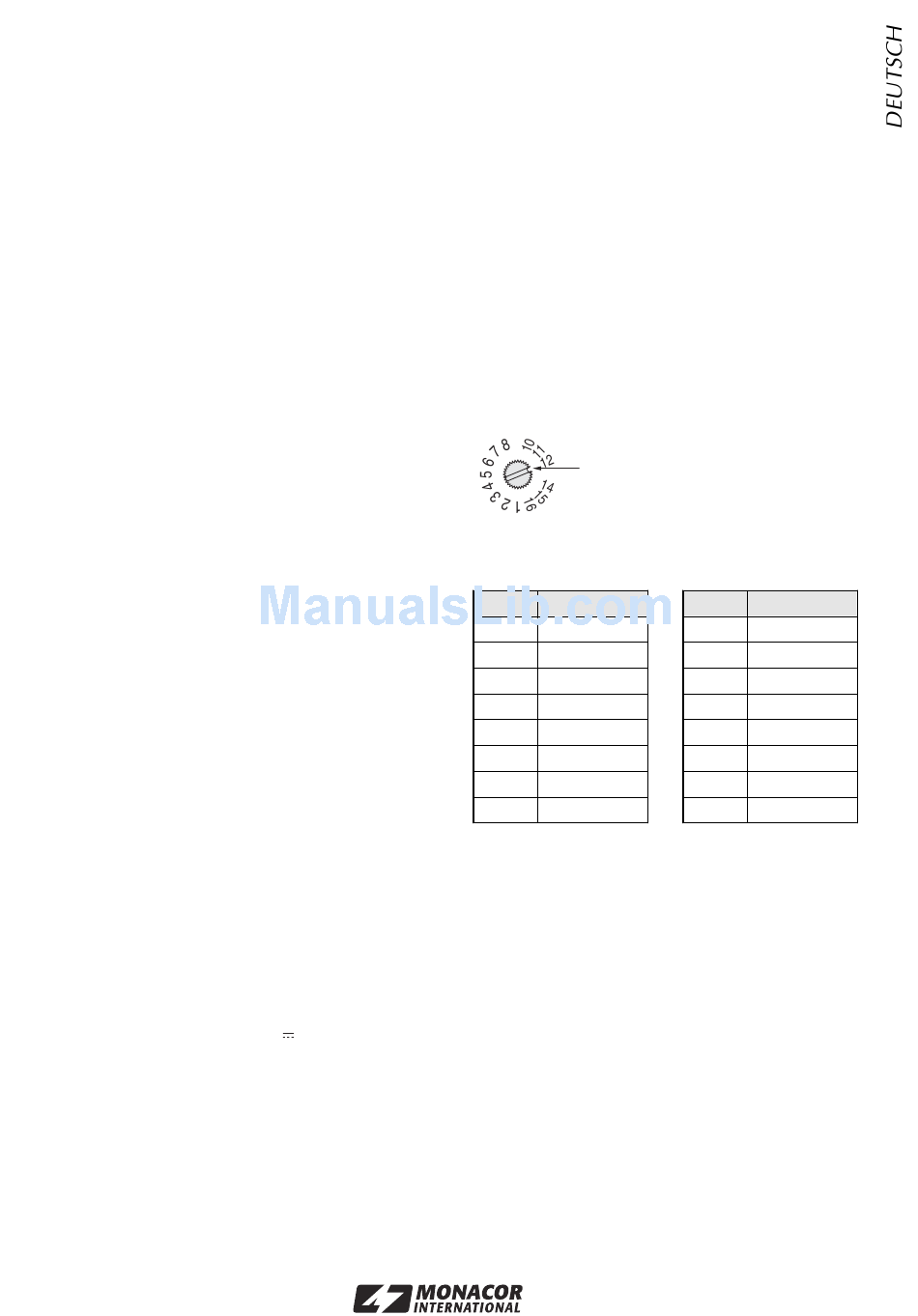

Beispiel
Kanal 12 ist eingestellt
Die 16 Kanäle sind folgenden Sendefrequenzen
zugeordnet:
Kanal Frequenz
1 790,875 MHz
2 792,625 MHz
3 794,250 MHz
4 795,625 MHz
5 797,125 MHz
6 798,875 MHz
7 801,125 MHz
8 802,250 MHz
Hinweis: Werden mit diesem Funksystem gleich-
zeitig andere drahtlose Übertragungssysteme be-
trieben, sollten die Funkfrequenzen der einzelnen
Systeme sorgfältig aufeinander abgestimmt werden,
um Störungen zu vermeiden. Frequenzbeispiele
für den gleichzeitigen Betrieb mehrerer Systeme
finden Sie im Internet auf www.jts-germany.de
unter „Informationen/Intermodulationsfreies Fre-
quenzsetup".
4) Den Sender oder das Funkmikrofon auf den glei-
chen Kanal wie den Empfänger einstellen und ein-
schalten, siehe Bedienungsanleitung des Senders.
Am Empfänger muss die Empfangsanzeige RF (5)
aufleuchten: rot oder grün in Abhängigkeit, welche
Antenne das bessere Signal empfängt. Leuchtet
die Anzeige RF nicht, überprüfen ob
a die Batterien des Senders verbraucht sind.
b der Sender auf den gleichen Kanal wie der Emp-
fänger eingestellt ist.
®
Kanal Frequenz
9 803,625 MHz
10 805,250 MHz
11 805,750 MHz
12 808,625 MHz
13 809,125 MHz
14 810,000 MHz
15 813,250 MHz
16 813,750 MHz
