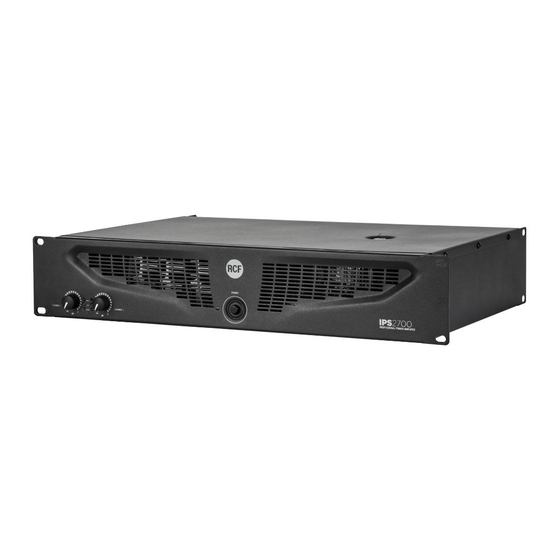

- Page 1 OWNER MANUAL MANUALE D’USO IPS 700 - AMPLIFIERS - AMPLIFICATORI IPS 1700 IPS 2700 IPS 3700...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION UNPACKING AND INSTALLATION FRONT PANEL REAR PANEL OPERATION MODES SPEAKON CONNECTOR WIRING COOLING REQUIREMENTS SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE DISIMBALLO ED INSTALLAZIONE PANNELLO FRONTALE PANNELLO POSTERIORE MODI DI FUNZIONAMENTO CABLAGGIO DEI CONNETTORI SPEAKON (uscite amplificatori) VENTILAZIONE SPECIFICHE TECNICHE... -
Page 4: Safety Precautions
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING: To prevent the risk of fire or electric shock, never expose this product to rain or WARNING humidity. - Page 5 Also check the suitability of the support surface to which the product is anchored (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
-
Page 6: Description
The four models only differ in their rated power: - IPS 700 delivers up to 2 x 300 W into 4 Ω (bridged: 600 W into 8 Ω) - IPS 1700 delivers up to 2 x 450 W into 4 Ω (bridged: 900 W into 8 Ω) - IPS 2700 delivers up to 2 x 1100 W into 4 Ω... -
Page 7: Front Panel
FRONT PANEL POWER switch Push to turn on / off the amplifier. Before switching the amplifier on, check all cables and turn fully counterclockwise both channel level controls POWER LED When lit, the amplifier is switched on. Control (one per channel) to adjust the output level of the respective amplifier channel. -
Page 8: Rear Panel
REAR PANEL Xlr: 1 (+), 3 (–) IedInatura connettore massa segnale audIo segnale audIo CH1 INPUT Channel 1 balanced audio input (female XLR connector). CH1 LINK Channel 1 balanced parallel audio output (male XLR connector). This output is linked in parallel with the channel 1 input and is useful to link another amplifier. -
Page 9: Operation Modes
CH 2 OUTPUT Channel 2 output to loudspeakers (SPEAKON connector). Do not use this output if the amplifier is set to BRIDGE mode. See both ‘Operation modes’ and ‘SPEAKON connector wiring’ manual sections. Power cord input. Connect the power cord only to a mains socket outlet with a protective earthing connection. - Page 10 PARALLEL (MONO) MODE Make sure the amplifier is switched off before setting the MODE switch PARALLEL. In mono mode, both channels are linked to input 1 (therefore receiving the same signal). Each front panel level control affects its respective output, allowing you to set (if necessary) different levels.
-
Page 11: Speakon Connector Wiring
SPEAKON CONNECTOR WIRING STEREO / PARALLEL (MONO) MODE BRIDGE MODE SPEAKON NEGATIVE OUTPUT SPEAKON NEGATIVE OUTPUT 1– 1– 2– 2– POSITIVE OUTPUT POSITIVE OUTPUT TO SPEAKER TO SPEAKER COOLING REQUIREMENTS IPS amplifiers have a forced air cooling system to maintain a low operating temperature. Make sure there is enough space around the front of all amplifiers (to allow air to enter) and around to allow the heated air to exit. -
Page 12: Specifications
SPECIFICATIONS IPS 700 IPS 1700 IPS 2700 IPS 3700 4 Ω - stereo 300 W 450 W 1100 W 1500 W (per channel) RATED 8 Ω - stereo OUTPUT POWER 150 W 330 W 700 W 1200 W (per channel) 8 Ω... -
Page 14: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo ATTENZIONE prodotto alla pioggia o all’umidità;... - Page 15 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
-
Page 16: Descrizione
I quattro modelli differiscono tra loro solo per la potenza nominale: - IPS 700 eroga fino a 2 x 300 W su 4 Ω (600 W “a ponte” su 8 Ω); - IPS 1700 eroga fino a 2 x 450 W su 4 Ω (900 W “a ponte” su 8 Ω);... -
Page 17: Pannello Frontale
PANNELLO FRONTALE Interruttore principale POWER Premere per accendere o spegnere l'amplificatore. Prima di accendere l'amplificatore, controllare tutte le connessioni e ruotare completamente in senso antiorario il controllo di livello di entrambi i canali. LED POWER Indica l'accensione dell'amplificatore. Controllo (uno per canale) per la regolazione del livello d'uscita del rispettivo canale dell'amplificatore. -
Page 18: Pannello Posteriore
PANNELLO POSTERIORE Xlr: 1 (+), 3 (–) IedInatura connettore massa segnale audIo segnale audIo CH1 INPUT Ingresso audio bilanciato del canale 1 (connettore XLR femmina). CH1 LINK Uscita audio bilanciata del canale 1 (connettore XLR maschio) collegata in parallelo al rispettivo ingresso ed utilizzabile per la connessione di un altro amplificatore. -
Page 19: Modi Di Funzionamento
CH 2 OUTPUT Uscita amplificata del canale 2 per i diffusori acustici (connettore SPEAKON). Non utilizzare questa uscita se l'amplificatore è impostato nel modo BRIDGE. Vedere le sezioni del manuale “Modi di funzionamento” e “Cablaggio dei connettori SPEAKON”. Ingresso per il cavo d'alimentazione. Collegare il cavo d'alimentazione solo ad una presa di rete avente la messa a terra. - Page 20 MODO “PARALLEL” (MONO) Assicurarsi che l'amplificatore sia spento prima di porre il selettore MODE PARALLEL. In mono, entrambi i canali sono sono collegati all'ingresso 1 (e pertanto ricevono lo stesso segnale). Ciascun controllo di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita, permettendo di impostare livelli diversi (se necessario).
-
Page 21: Cablaggio Dei Connettori Speakon (Uscite Amplificatori)
CABLAGGIO DEI CONNETTORI SPEAKON (uscite amplificatori) MODO STEREO / PARALLEL (MONO) MODO BRIDGE (“A PONTE”) SPEAKON USCITA NEGATIVA SPEAKON USCITA NEGATIVA 1– 1– 2– 2– USCITA POSITIVA USCITA POSITIVA AL DIFFUSORE AL DIFFUSORE VENTILAZIONE Gli amplificatori IPS hanno un sistema di raffreddamento con ventilazione forzata (per mantenere una bassa temperatura di funzionamento). -
Page 22: Specifiche Tecniche
SPECIFICHE TECNICHE IPS 700 IPS 1700 IPS 2700 IPS 3700 4 Ω - stereo 300 W 450 W 1100 W 1500 W (per canale) POTENZA NOMINALE 8 Ω - stereo 150 W 330 W 700 W 1200 W D’USCITA (per canale) 8 Ω... - Page 24 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it...
