Summary of Contents for RCF HC1600
- Page 1 ������ ������ � ���� ������� ������ ����� ���������� � ������������� ����� �� ������ ��������� � ������������ ��� ��������� ������ � ������� ��������������� � �����...
- Page 2 L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità...
-
Page 3: Note Importanti
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. -
Page 4: Pannello Frontale
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. PANNELLO FRONTALE 1. INTERRUTTORE GENERALE Accende e spegne l’apparecchio interrompendo entrambe le fasi. 2. INDICATORE DI ACCENSIONE LED verde indicante il corretto funzionamento del canale. -
Page 5: Pannello Posteriore
7. INDICATORE PROTEZIONE TERMICA LED rosso che segnala (con la propria accensione) il superamento del limite di temperatura ammissibile per il corretto funzionamento. Durante la presenza di questa protezione, l’amplificatore rimane in stato di “mute” sino al raggiungimento della normale temperatura di esercizio. - Page 6 PROTEZIONI PROTEZIONI TERMICHE Nel caso si verifichi una situazione di surriscaldamento dell’amplificatore, questo andrà in protezione ponendo in“mute”il segnale audio all’ingresso fino al raggiungimento delle condizioni di funzionamento normale. Tale intervento è segnalato con l’accensione dei LED “TEMP” e “MUTE” posti sul pannello frontale dell’apparecchio. E’ presente anche una protezione termica per il trasformatore toroidale che garantisce la sicurezza anche nelle più...
-
Page 7: Installazione
INSTALLAZIONE CONFIGURAZIONE STEREO Porre il selettore MODE sulla posizione STEREO utilizzando entrambi gli ingressi audio ed i relativi controlli di volume. L’impedenza totale dei diffusori NON deve essere inferiore a 2 Ω per ciascun canale. CONFIGURAZIONE MONO Porre il selettore MODE sulla posizione MONO posto sul retro dell’amplificatore ed utilizzare solo l’ingresso audio CH1. -
Page 8: Note Per L'installazione
NOTE PER L’INSTALLAZIONE Gli amplificatori sono progettati per l’inserimento in rack / flight-cases 19”(altezza: 2 unità). Se l’installazione è effettuata all’interno di un armadio rack, è consigliabile utilizzare anche i fissaggi predisposti sul retro dell’amplificatore per evitare che il pannello frontale debba sopportare tutto il peso dell’apparecchio.Assicurarsi di garantire un’adeguata aerazione per permettere all’amplificatore di raffreddarsi in modo corretto;... -
Page 9: Risoluzione Dei Problemi
����������� �� ������ ������ ����������� �� ������ ����������� ������ �������� ������ �������� ������ �������� ������ �������� �� ��������� �� ��������� FIG.3 FIG.4 CONNETTORE SPEAKON DIFFUSORI CONNETTORE SPEAKON DIFFUSORI RISOLUZIONE DEI PROBLEMI In caso di problemi o cattivo funzionamento, consultare la lista seguente prima di mettersi in contatto con un centro d’assistenza autorizzato. -
Page 10: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE HC 1600 HC 2000 Potenza d’uscita Stereo 2 Ω - 2 x 800 W RMS 2 Ω - 2 x 1000 W RMS 4 Ω - 2 x 650 W RMS 4 Ω - 2 x 800 W RMS 8 Ω... -
Page 11: Important Notes
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. - Page 12 (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
-
Page 13: Front Panel

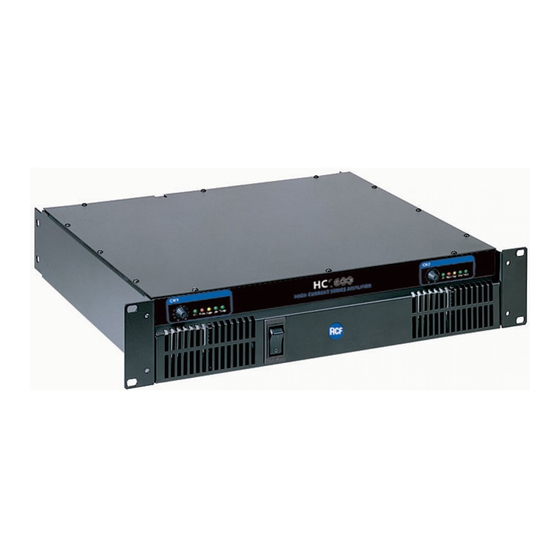

RCF S.p.A. would like to thank you for having purchased this product, which has been designed to guarantee reliability and high performance. FRONT PANEL 1. MASTER SWITCH It switches the amplifier on / off (interrupting both the phases). 2. POWER ON INDICATOR Green LED indicating the correct channel operation. -
Page 14: Rear Panel
REAR PANEL 1. BALANCED 1/4” (6.3mm) JACK INPUT Balanced audio input with stereo (TRS) jack connector. Use a mono (TS) jack connector for an unbalanced signal. In MONO and BRIDGE modes, use the input CH1 only. 2. BALANCED XLR INPUT Balanced audio input with XLR connector. - Page 15 PROTECTION DEVICES THERMAL PROTECTION When the amplifier becomes overheated, this protection device puts the input audio signal into the mute status until normal operating conditions have been restored. This intervention is signalled by the simultaneous lighting of the LEDs “TEMP” and “MUTE” . There is also a thermal protection for the toroidal transformer, which guarantees safety even under extremely harsh operating conditions.This protection is inserted when the amplifier works over its capabilities.
-
Page 16: Installation
INSTALLATION STEREO MODE Set the MODE selector to STEREO. Use both audio inputs and the respective volume controls. The loudspeaker impedance must NOT be less than 2 Ω per channel. MONO MODE Set the MODE selector to MONO. Use the CH1 audio input only. The CH1 volume control adjusts the level on both channels. -
Page 17: Notes For Installation
NOTES FOR INSTALLATION Amplifiers HC 1600 / HC 2000 are designed to be housed in 19”racks / flight-cases (height:2 units). If the installation is made inside a rack enclosure, we recommend you to use the attachment fittings on the back of the amplifier, so the front panel does not have to support the entire unit weight. -
Page 18: Troubleshooting
������ � ���� ���� ���������� ������ ���� ���������� �������� ������ �������� ������ �������� ������ �������� ������ �� ������� �� ������� FIG.3 FIG.4 LOUDSPEAKER SPEAKON CONNECTOR LOUDSPEAKER SPEAKON CONNECTOR TROUBLE-SHOOTING In the event of problems or poor operation, consult the following checklist before contacting your authorised service centre. -
Page 19: Technical Data
TECHNICAL DATA HC 1600 HC 2000 Output power Stereo 2 Ω - 2 x 800 W RMS 2 Ω - 2 x 1000 W RMS 4 Ω - 2 x 650 W RMS 4 Ω - 2 x 800 W RMS 8 Ω... - Page 20 ��� ��� ��� ���������� �� � ����� ��������� ������ ������ � ����� ����� ��� ���� ������ ���� ��� ���� ������ ������� ����������� ���������� ������ �������� ������ ��� ���������� ��� ������ �������� ��� ����� �� ���� ������������� ������� ����� ������� ����� ��������� ������ �� ���������� ����������...
