Doc: MK9-M-04-02 Quick Start Sidan/ Page: INDEX SVENSKA ....................3 NAMN PÅ VARJE DEL........................... 4 NAMN PÅ TANGENTER OCH DERAS FUNKTIONER................5 DISPLAYEN (INPUT ) ........................... 8 LÄGET MATA IN PROFIL OCH SÄTTA I FÄRGBANDET ..................9 Profil: ................................9 Färgband ..............................

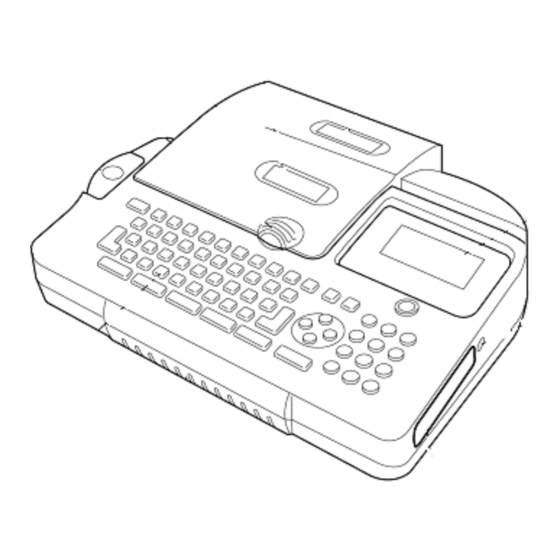

Doc: MK9-M-04-02 Quick Start Sidan/ Page: NAMN PÅ VARJE DEL Fönster för kontroll av färgband Fönster för kontroll av tapekassetten Kassettlocket Låsspärr (orange färg) Knapp för klippet LCD skärm Ingång för AC adapter Minneskortfack Tangentbord Handtag Tryckknapp Skyddslock för minneskort Plats för tapekassetter Skrivvals Spak som känner av typ av profilmedia (silver)
Doc: MK9-M-04-02 Quick Start Sidan/ Page: NAMN PÅ TANGENTER OCH DERAS FUNKTIONER Tangentbord Tangenter och deras funktioner ON/OFF Slår på eller av strömmen. Återgår till föregående val. Avbryter om man skriver ut märken eller visar en förhandsgranskning. SIZE Sätter teckenstorleken, “SIZE”. TP/LNG Sätter längd och marginal för [NORMAL PRINT MODE].
Page 6
Doc: MK9-M-04-02 Quick Start Sidan/ Page: Kallar på funktionen “MEMORY OF WORD”, dvs. de WORD favoritord som du vill spara eller hämta. Här kan du ändra maskininställningarna så som OPTION temperaturläget, klipp mm. IMAGE Visar en grafisk förhandsgranskning av jobbet i displayen.
Page 7
Doc: MK9-M-04-02 Quick Start Sidan/ Page: 10 SPACE Mellanslag. “LOCK” på: Alla tecken blir versaler (Caps Lock). 11 LOCK “LOCK” av: Alla tecken blir gemener. 12 SHIFT Aktiverar tecknen överst på tangenterna. PRINT Kallar på “PRINT” funktionen. FEED Matar fram profilen eller tapen som sitter i. (SHIFT + PRINT) 14 Bokstavstangenter.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: DISPLAYEN (INPUT läget) Förklaring på varje symbol i [INPUT läget]. SHIFT Visar när “SHIFT” är aktiverad [PITCH PRINT MODE]: Visar den fasta märkeslängden. PRT/PITCH [NORMAL PRINT MODE]: Visar hur långt market blir.” PITCH CUT Visar hur märkena ska separeras.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: MATA IN PROFIL OCH SÄTTA I FÄRGBANDET Profil: 1. Öppna Kassettlocket på maskinen. 2. Frigör skrivhuvudet genom att fälla tillbaka den gröna spaken. 3. Dra den silvriga spaken åt höger tills det tar stopp. 4.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: Profilen har nu trätts in i maskinen. Färgband Håll färgbandskassetten på samma sätt Korrekt installation som illustreras nedan och montera det i maskinen. Tryck på kassetten så att den inte sitter löst. ● Kontrollera så att färgbandet är sträckt. Kontrollera sträckningen.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: Ta ur profilen 1. Öppna kassettlocket. 2. Fäll tillbaka den gröna spaken så att skrivhuvudet frigörs. 3. Ta först ur färgbandet ur maskinen • Ta alltid ur färgbandet ur maskinen när du byter profil. 4.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: GRUNDER Öppna först kassettlocket och mata in profilen i maskinen. Stäng sedan locket och slå på strömmen. Om ett tidigare jobb finns lagrat I maskinen F I L E B E I N G I...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: UTSKRIFTSSTIL PÅ 「RPT」 & 「SEQ」” Det är möjligt att ändra utskriftsstilen för “REPEAT och SEQUENCE” Standardvärdet för utskriftsstilen är “A : 11, 22, 33” när maskinen levereras till dig som kund. När du använder “REPEAT och SEQUENCE” samtidigt kan du välja följande stilar: “A : 11, 22, 33”...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: UTSKRIFTSGUIDE (EXEMPEL) Skriva ut följande information på en profil. Profilstorlek=Ø3. 2 mm Fast längd= 18mm X1005 X1006 X1007 1st. 5st. 2st. 2st. 2st. 18mm 18mm 18mm 18mm 18mm ★ Välj “MATERIAL = TUBE” och “SIZE 3.2mm” i [PRINTED MATERIAL läget] när du slår på...
Page 15
Doc: MK9-M-04-02 Quick Start Sidan/ Page: (6) Efter att ha skrivit in C , O och M , tryck 1 8 . 0 C U T 0 0 3 på BLOCK för att skapa ett nytt block. U1 COM T U B E 3...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: Y-JUSTERING 1. Slå av strömmen till maskinen. 2. Tryck ner SHIFT + T tangenterna och slå sedan på strömmen. 3. Med hjälp av piltangenterna, välj 2:SELECT 4. Med hjälp av piltangenterna, välj 7:PRINT 5. Tryck på Y tangenten och ändra värdet med hjälp av piltangenterna. Tryck på...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: NAME OF KEYS AND THEIR FUNCTIONS Keys Keys and their functions ON/OFF Turns ON/OFF the power supply. Returns to one previous operation. When printing or displaying an “IMAGE,“ stops the operation. SIZE Sets the “SIZE” of characters. TP/LNG Sets the “PRINTING LENGTH”...
Page 21
Doc: MK9-M-04-02 Quick Start Sidan/ Page: WORD Operates the “MEMORY OF WORD” function OPTION Changes the “OPTION” setting IMAGE Displays the printing image (SHIFT + OPTION) MEMORY Operates the “MEMORY” function COPY Copies the block indicated by the cursor. (SHIFT + MEMORY) CARD Operates the “CARD”...
Page 22
Doc: MK9-M-04-02 Quick Start Sidan/ Page: DIACR Inputs European languages. (SHIFT + CODE) 10 SPACE Inputs a space. “LOCK” on: Enables inputting of capital letters. 11 LOCK “LOCK” off: Enables inputting of small letters. 12 SHIFT Enables the top key functions. PRINT Starts the “PRINT”...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: DISPLAY (INPUT SCREEN) The meanings of each indication in the [INPUT screen] are as follows. Displays when “SHIFT” is “ON.” SHIFT [PITCH PRINT MODE]: Displays the “PITCH LENGTH.” PRT/PITCH [NORMAL PRINT MODE]: Displays the “PRINT LENGTH.”...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: LOADING THE TUBE/PROFILE AND THE INK RIBBON CASSETTE Tube/profile: 1. Pull up the hook (orange color) and open the cassette cover. 2. Turn down the head release lever (green). 3. Slide the switching lever (metal) until it stops.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: The tube/profile has been loaded. Ink ribbon 1. Hold the ink ribbon cassette as illustrated below and load it in the Proper loading machine. Then, to prevent it from floating, press it. ● Make sure that the ribbon is not slack. Check the slack.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: Removing the tube/profile 1. Pull up the hook (orange color) and open the cassette cover. 2. Turn down the head release lever. 3. First, remove ribbon cassette. 4. When replacing consumables, always remove the ink ribbon cassette first.
Doc: MK9-M-04-02 Quick Start Sidan/ Page: BASIC OPERATION First, open the cassette cover and load the material to use. Then, close the cassette cover and turn the power supply ON. If any previous document has been remained in the F I L E B...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: PRINTING STYLE OF 「RPT」 & 「SEQ」 The printing style for the “REPEAT and SEQUENCE” can be selected. The default value of the “PRINTING STYLE” is “A : 11, 22, 33” at our factory. When you use the “REPEAT and SEQUENCE” function at the same time, you can select the printing style from “A : 11, 22, 33”...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: PRINTING GUIDE (EXAMPLE) Printing the following contents on the tube/profile. Tube size=Ø3. 2 mm Pitch length= 18mm X1005 X1006 X1007 1pcs. 5pcs. 2pcs. 2pcs. 2pcs. 18mm 18mm 18mm 18mm 18mm ★ Set “MATERIAL = TUBE” and “SIZE = 3.2mm” beforehand in the [PRINTED MATERIAL setting screen].
Page 30
Doc: MK9-M-04-02 Quick Start Sidan/ Page: (7) The same as (3), press RPT to set “Repeat” to “2,” and then press ENTER 1 8 . 0 C U T 0 0 3 1 COM X (8) After inputting X , press SEQ to set S...
Doc: MK9-M-04-02 Quick Start Sidan/ Page: Y-ADJUSTMENT 1. Turn off the power. 2. Press down the SHIFT + T keys, turn on the power. 3. Use the arrow keys and select 2:SELECT 4. Use the arrow keys and select 7:PRINT 5.
