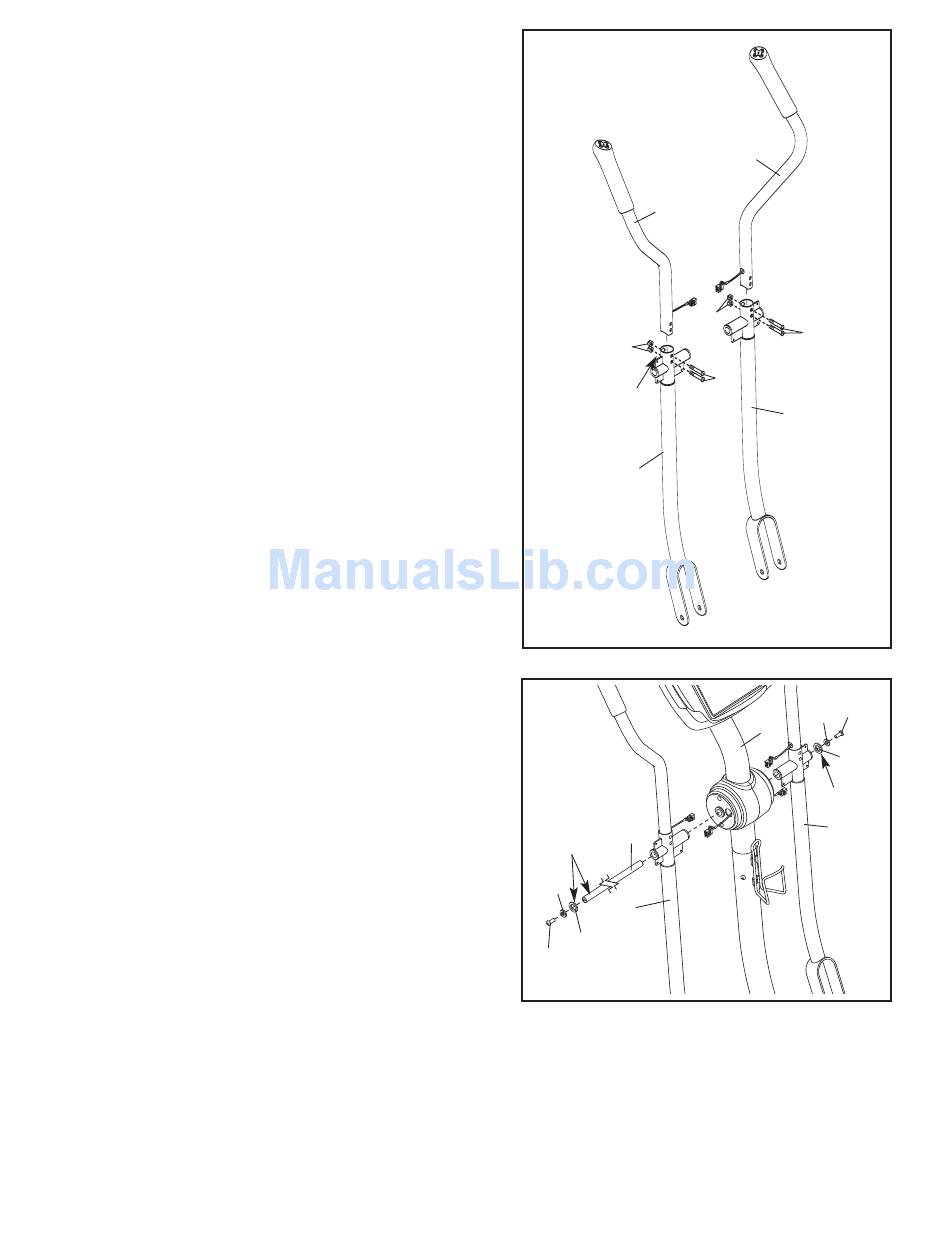

9. Suchen Sie die linke Haltestange (8) und den linken
Oberkörper-arm (11). Sie sind mit Aufklebern („Left")
markiert.
Richten Sie die linke Haltestange (8) und den linken
Oberkörper-arm (11) aus wie abgebildet. Stecken Sie
die linke Haltestange in den linken Oberkörper-arm.
Montieren Sie die linke Haltestange mit zwei M8 x
41mm Linsenschrauben (78) und zwei M8
Kontermuttern (79). Achten Sie darauf, dass die
Kontermuttern in den sechseckigen Löchern des
linken Oberkörper-arms stecken.
Bringen Sie die rechte Haltestange (9) auf dieselbe
Art und Weise am rechten Oberkörper-arm (12) an.
10. Schmieren Sie eine großzügige Menge des mit-
gelieferten Schmierfetts auf die Dreh-achse (74).
Tragen Sie auch etwas Schmierfett auf die zwei
Federscheiben (111).
Stecken Sie die Dreh-achse (74) in den Pfosten (3) und
zentrieren Sie sie. Richten Sie den linken Oberkörper-
arm (11) aus wie gezeigt und schieben Sie ihn auf das
linke Ende der Dreh-achse. Schieben Sie den rechten
Oberkörper-arm (12) auf das rechte Ende der Dreh-
achse.
Ziehen Sie eine M8 x 23mm Linsenschraube (84) mit
einer M8 Scheibe (88) und einer Federscheibe (111) an
jedem Ende der Dreh-achse (74) fest. Achten Sie
darauf, dass sich die Federscheiben an den Enden
der Dreh-achse befinden.
