Pro-Form 790 Hr Elliptical Bedienungsanleitung page 8

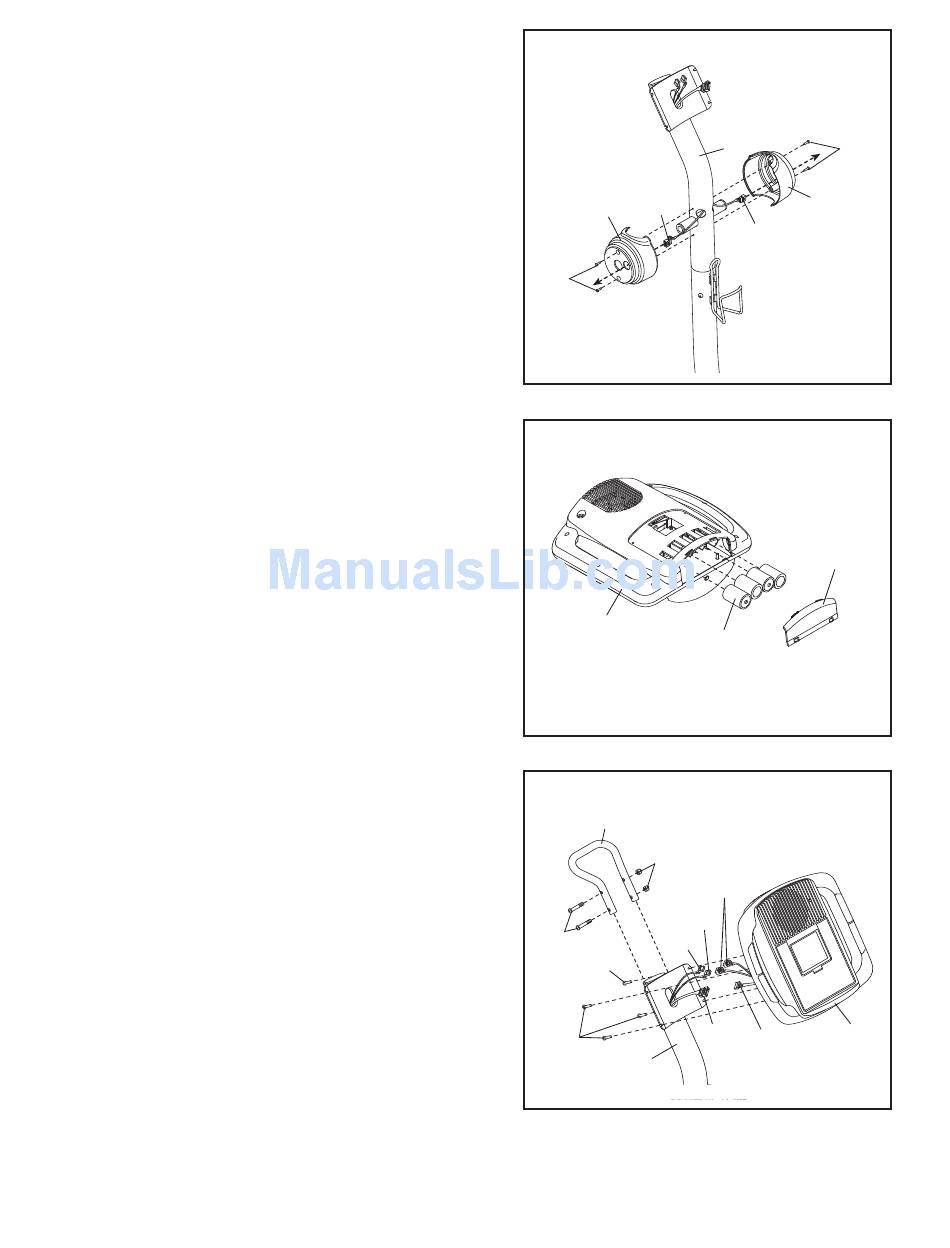

6. Richten Sie die linke Abdeckung des Pfostens (17) so
aus, wie angedeutet, und halten Sie sie an den
Pfosten (3) hin. Schieben Sie das linke
Verlängerungskabel (135), welches durch einen
Anhänger markiert ist, durch die Abdeckung des linken
Pfostens. Befestigen Sie die Abdeckung des linken
Pfostens mit zwei M4 x 16mm Halbrundschrauben
(101). Achten Sie darauf, das linke Verlängerungs-
kabel nicht einzuklemmen.
Wiederholen Sie diesen Schritt mit der Abdeckung
des rechten Pfostens (130) und mit dem rechten
Verlängerungskabel (136).
7. Der Computer (5) braucht vier 1,5V D-Batterien; alka-
lische Batterien sind empfohlen. Entfernen Sie den
Deckel des Batteriegehäuses vom Computer. Legen
Sie vier Batterien in den Computer ein. Achten Sie
darauf, dass die Batterien nach den im Computer
angegebenen Zeichnungen ausgerichtet sind.
Befestigen Sie nun den Deckel des Batteriegehäuses
wieder.
Anmerkung: Man kann den Computer (5) mit elek-
trischem Strom betreiben anstatt mit Batterien. Um ein
Netzanschlussgerät zu kaufen, rufen Sie unsere
Kundenservice-Telefonnummer auf der Vorderseite
dieser Bedienungsanleitung an. Stecken Sie ein
Ende des Netzanschlussgerätes in die Buchse auf der
Vorderseite des Ellipsentrainers. Stecken Sie das
andere Ende in eine dafür fachgemäß installierte
Steckdose, die allen örtlichen Vorschriften und
Normen entspricht.
8. Lassen Sie eine zweite Person den Computer (5) an
den Pfosten (3) halten, verbinden Sie den Kabelbaum
des Computers mit dem oberen Kabelbaum (48).
Verbinden Sie dann das linke und rechte
Verlängerungskabel (135, 136), welche beide mit
Anhängern markiert sind, am linken und rechten
Computerdraht, welche ebenfalls mit Anhängern
markiert sind. Schieben Sie den überflüssigen
Kabelbaum in den Pfosten hinein.
Befestigen Sie den Computer (5) mit vier M4 x 16mm
Halbrundschrauben (101) am Pfosten (3). Vermeiden
Sie dabei ein Abklemmen der Kabelbäume und der
Verlängerungskabel.
Befestigen Sie den Transport-Griff (4) mit zwei M8 x
112mm Linsenschrauben (125) und zwei M8
Kontermuttern (79) am Pfosten (3).
6
135
17
101
7
5
8
4
125
101
101
3
8
Achten Sie
darauf, den
Verlängerungsdra
ht nicht abzuk-
lemmen.
3
130
136
Deckel des
Batteriege-
häuses
Batterien
Achten Sie darauf,
die Kabel nicht
abzuklemmen.
79
Computer
kabel
135
136
48
Kabelbaum
101
5
