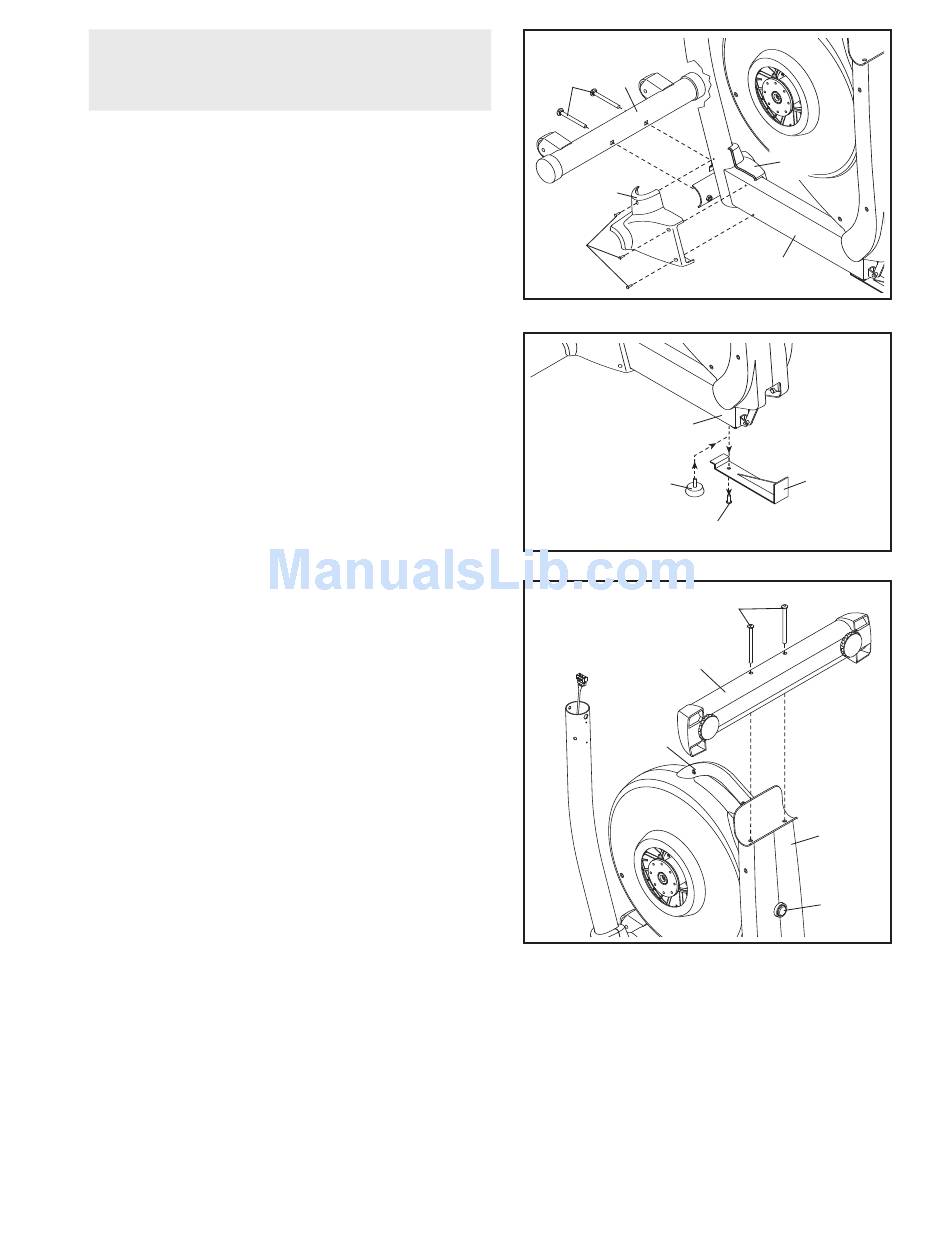

1.
Um die Montage zu vereinfachen, lesen Sie die
Information auf Seite 5, bevor Sie mit der
Montage des Ellipsentrainers beginnen.
Bringen Sie die vordere Stützstange (6) mit zwei M10 x
82mm Schraube mit Vierkantansatz (82) während eine
weitere Person die Basis (1) anhebt.
Halten Sie dann die linke Stabilisatorabdeckung (118)
und die rechte Stabilisatorabdeckung (119) um die Basis
(1) herum. Befestigen Sie die Stabilisatorabdeckungen
mit sechs M4 x 16mm Halbrundschrauben (101) (nur
drei Schrauben sind hier abgebildet).
2. Entfernen Sie die markierte Schraube und die
Versandklammer von der Basis (1). Werfen Sie die
Schraube und die Versandklammer weg.
Dann schrauben Sie den Basisfuß (26) so weit wie
möglich in die Basis (1).
3. Bringen Sie die hintere Stützstange (7) mit zwei M10 x
127mm Linsenschrauben (83) am Rahmen (2) an.
Halten Sie nun den Griff am Rahmen (2) und drücken
Sie den Sperrknopf (68) nieder. Geben Sie dann den
Rahmen in eine tiefere Position, sodass die hintere
Stützstange (7) am Boden aufliegt.
1
82
6
118
101
2
3
Griff
6
119
1
1
Versand-
klammer
26
Schraube
83
7
2
68
