Pro-Form 790 Hr Elliptical Bedienungsanleitung page 10

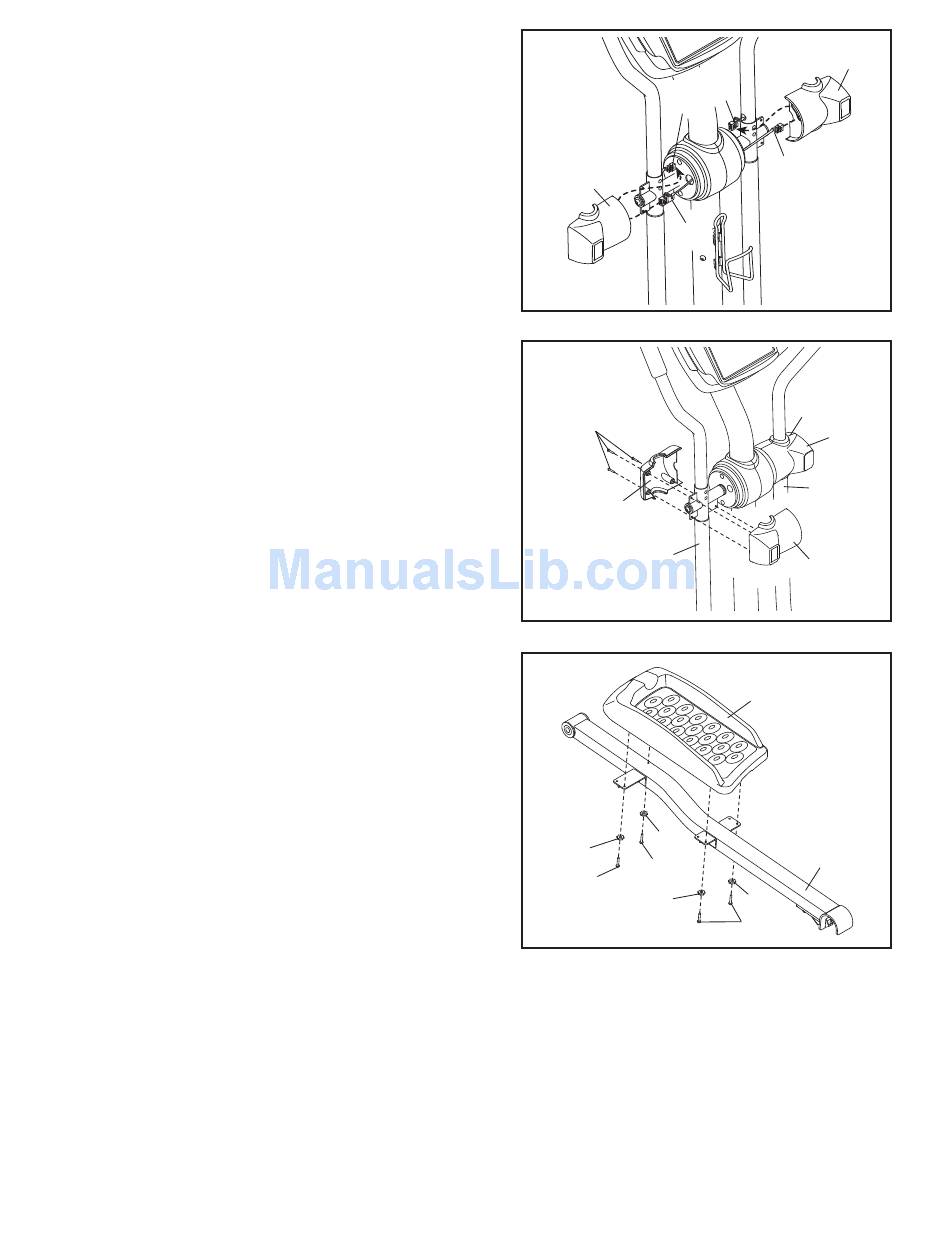

11. Führen Sie das linke Verlängerungskabel (135) durch
die linke hintere Haltestangen-Abdeckung (19) und
verbinden Sie dann das linke Verlängerungskabel mit
dem linken Computerkabel (127). Führen Sie nun das
rechte Verlängerungskabel (136) durch die rechte hin-
tere Haltestangen-Abdeckung (21) und verbinden Sie
es mit dem rechten Computerkabel (128).
12. Anmerkung: Zur vereinfachten Übersicht sind die
Kabel, die in Schritt 11 miteinander verbunden
wurden, in der Abb. rechts nicht abgebildet.
Halten Sie die linke, vordere Haltestange-abdeckung
(18) und die linke hintere Haltestange-abdeckung (19)
um den linken Oberkörper-arm (11). Bringen Sie die
Abdeckungen mit drei M4 x 32mm Halbrundschraube
(105) an. Achten Sie darauf, die Kabel nicht abzuk-
lemmen.
Bringen Sie die rechte, vordere Haltestange-
abdeckung (20) und die rechte hintere
Haltestange-abdeckung (21) auf dieselbe Art und
Weise am rechten, Oberkörper-arm (12) an.
13. Suchen Sie das linke Pedal (13) und die linke
Pedalschiene (14). Sie sind mit Aufklebern („Left")
markiert.
Bringen Sie das linke Pedal (13) mit einer M4 x 45mm
Schraube (108), drei M4 x 14mm Schrauben (104)
und vier Zahnscheiben (112) an der linken
Pedalschiene (14) an.
Bringen Sie das rechte Pedal (nicht abgebildet)
auf dieselbe Art und Weise an der rechten
Pedalschiene (nicht abgebildet) an.
11
19
12
105
18
13
112
108
104
10
128
127
136
135
20
12
11
19
13
112
14
112
112
104
21
21
