Pro-Form 790 Hr Elliptical Bedienungsanleitung page 7

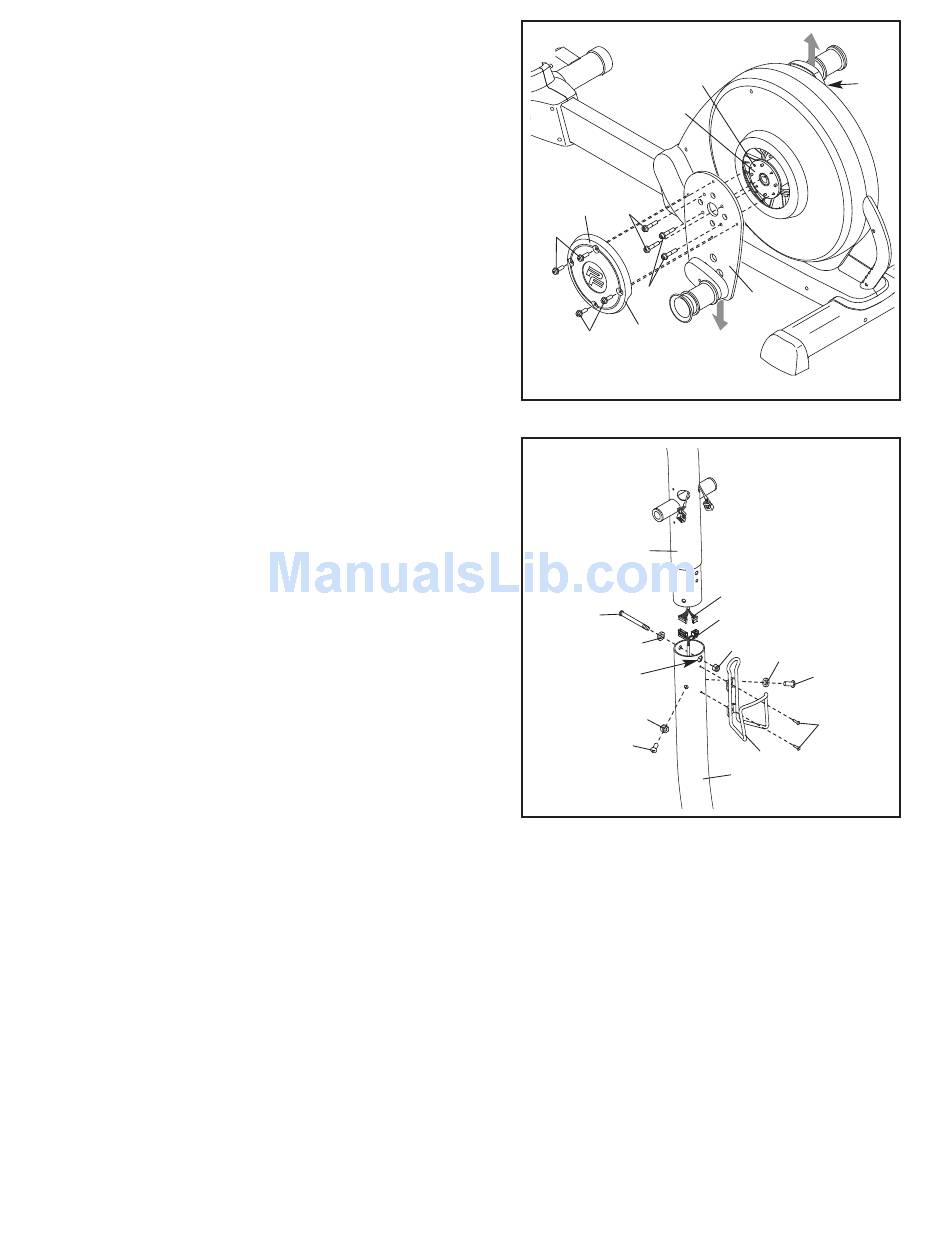

4. Finden Sie den linken Kurbelarm (36), welcher mit einem
Aufkleber („Left") gekennzeichnet ist. Halten Sie den
linken Kurbelarm an die linke Kurbelnabe (38) hin und
bringen Sie die Löcher im linken Kurbelarm mit den
ungenutzten Löchern in der Kurbelnabe auf gleiche
Höhe. Schieben Sie dann vier Naben-Schrauben (87)
durch den linken Kurbelarm und ziehen Sie die Naben-
Schrauben von Hand an der Kurbelnabe fest. Ziehen Sie
eine der Naben-Schrauben richtig fest und dann die
Naben-Schraube, die am weitesten von der ersten
Naben-Schraube entfernt ist. Danach ziehen Sie die
übrigen beiden Nabe-schrauben fest an.
Befestigen Sie eine Naben-Abdeckung (75) mit vier M8 x
15mm Linsenschrauben (116) am linken Kurbelarm (36).
Wiederholen Sie diesen Schritt auf der anderen Seite
des Ellipsentrainers. Achten Sie darauf, dass die
Kurbelarme (36, 123) so ausgerichtet sind, wie hier
angedeutet. Anmerkung: Auf der rechten Seite
befinden sich keine Rollen-Schrauben (98).
5. Während eine zweite Person den Pfosten (3) an die
Basis (1) hinhält, verbinden Sie die beiden
Steckverbindungen am oberen Kabelbaum (48) mit
den zwei Steckverbindungen am unteren Kabelbaum
(49). Ziehen Sie vorsichtig am oberen Ende des
oberen Kabelbaums, um die Kabel zu straffen und
schieben Sie den Pfosten in die Basis hinein.
Befestigen Sie den Pfosten mit einer M8 x 69mm
Linsenschraube (80), einem M8 Federring (90) und
einer M8 Kontermutter (79). Achten Sie darauf, die
Kabel nicht abzuklemmen. Ziehen Sie die
Linsenschraube noch nicht fest; achten Sie darauf,
dass die Kontermutter im sechseckigen Loch der
Basis steckt.
Dann schrauben Sie mit der Hand zwei M8 x 23mm
Linsenschraube (84) mit M8 Federringen (90) in die
Basis (1). Ziehen Sie die Schlossschrauben noch
nicht an.
Bringen Sie den Wasserflaschenhalter (22) mit zwei
M4 x 14mm Schrauben (104) an der Basis (1) an.
4
87
75
116
87
116 Aus-
schnitt
5
3
80
90
Sechseckigen
Loch
90
84
7
98
38
36
Achten Sie darauf,
die Kabel nicht
abzuklemmen.
48
49
79
90
84
104
22
1
123
