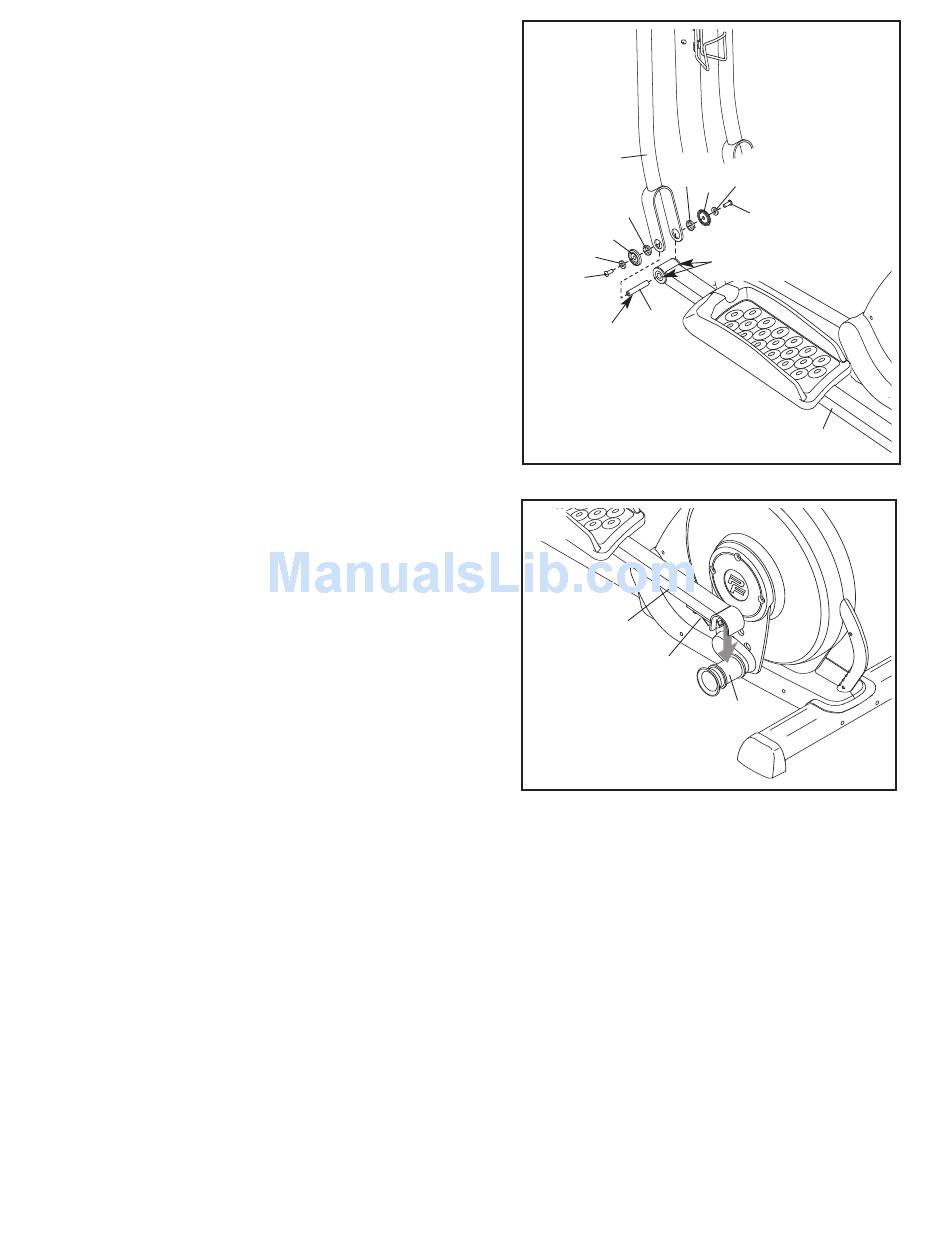

14. Geben Sie ein wenig Schmierfett auf eine der Achsen
der Pedalschiene (32) und auf die zwei Buchsen der
Pedalschiene (33) an der linken Pedalschiene (14).
Schieben Sie dann einen 5mm Abstandshalter (77),
eine M8 Scheibe (88) und eine Abdeckung der
Pedalschiene (31) auf eine M8 x 23mm Schraube mit
Ansatzschaft (115) und ziehen Sie die Schraube
einige Drehungen an der Achse der Pedalschiene
(32) fest.
Während eine zweite Person das vordere Ende der
linken Pedalschiene (14) innerhalb der Klammer am
linken Oberkörper-Arm (11) festhält, schieben Sie die
Achse der Pedalschiene (32) durch beide Teile durch.
Schieben Sie dann einen 5mm Abstandshalter (77),
eine M8 Scheibe (88) und eine Abdeckung der
Pedalschiene (31) auf eine andere M8 x 23mm
Schraube mit Ansatzschaft (115) und ziehen Sie die
Schraube einige Drehungen an der Achse der
Pedalschiene fest.Vergewissern Sie sich, dass sich
die zwei Abstandshalter auf der Seite der Klammer
am linken Oberkörper-Arm befinden. Ziehen Sie
dann beide Schrauben mit Ansatzschaft fest.
Wiederholen Sie diesen Schritt auf der anderen
Seite des Ellipsentrainers.
15. Heben Sie den Riegel auf der Unterseite der linken
Pedalschiene (14) und stecken Sie die linke
Pedalschiene auf die linke Hülse der Kurbel-Buchse
(43). Lassen Sie den Riegel los und vergewissern Sie
sich, dass die linke Pedalschiene fest mit der Hülse
der Kurbel-Buchse verbunden ist.
Verbinden Sie die rechte Pedalschiene (nicht
abgebildet) genauso.
Siehe Schritt 5. Ziehen Sie sowohl die M8 x 69mm
Linsenschrauben (80), als auch die beiden M8 x
23mm Linsenschrauben (84) fest.
16. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Ellipsentrainer benutzen.
Anmerkung: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Legen Sie zum Schutz des
Bodens oder des Teppichs eine Unterlage unter den Ellipsentrainer.
