ProForm 310 Ce Elliptical Manuel De L'utilisateur page 9

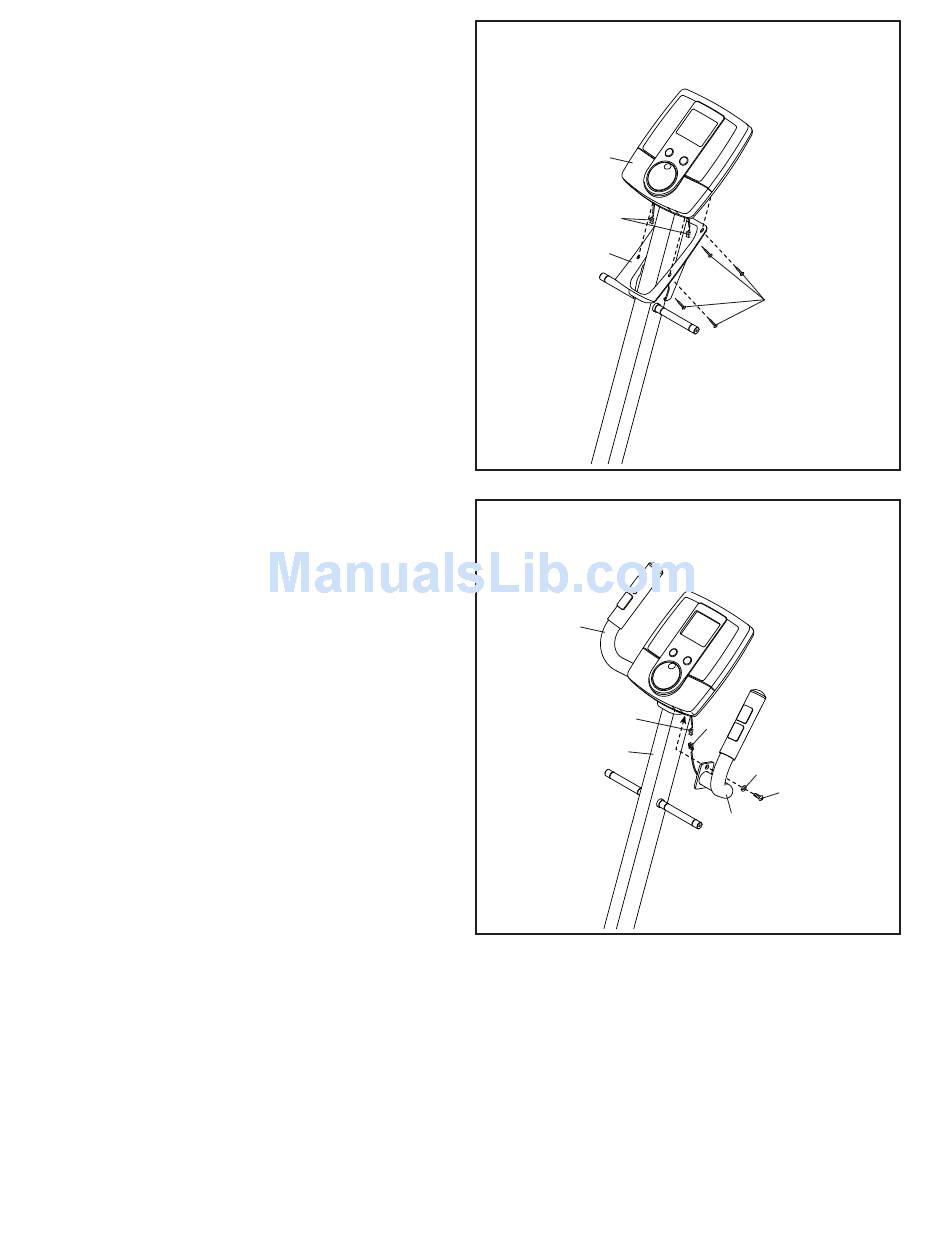

6. Glissez vers le haut le Couvercle de la Console
(96) par-dessus la Console (4). Insérez vers le
bas les fils du moniteur cardiaque de la console
à travers le Couvercle de la Console.
Conseil : éviter de coincer les fils. Fixez le
Couvercle de la Console (96) à l'aide de quatre
Vis à Tête Ronde M4 x 16mm (84).
7. Identifiez les Guidons Droit et Gauche (5, 16),
qui portent des autocollants indiquant « Left » et
« Right » (L ou Left indique gauche ; R ou Right
indique droite).
Demandez à une autre personne de tenir le
Guidon Droit (16) près du Montant (2).
Branchez le fil du capteur cardiaque de la
console dans le Montant (2) au Fil du Capteur
Cardiaque (37) du Guidon Droit (16).
Conseil : éviter de coincer les fils. Fixez le
Guidon Droit (16) au Montant (2) à l'aide d'une
Vis M10 x 20mm (79) et d'une Rondelle Fendue
M10 (78).
Répétez cette étape pour le Guidon
Gauche (5).
6
4
Fils du Capteur
Cardiaque
96
7
5
Fil du Capteur
Cardiaque
2
9
Éviter de
coincer les fils
84
Éviter de
coincer les
fils
37
78
79
16
