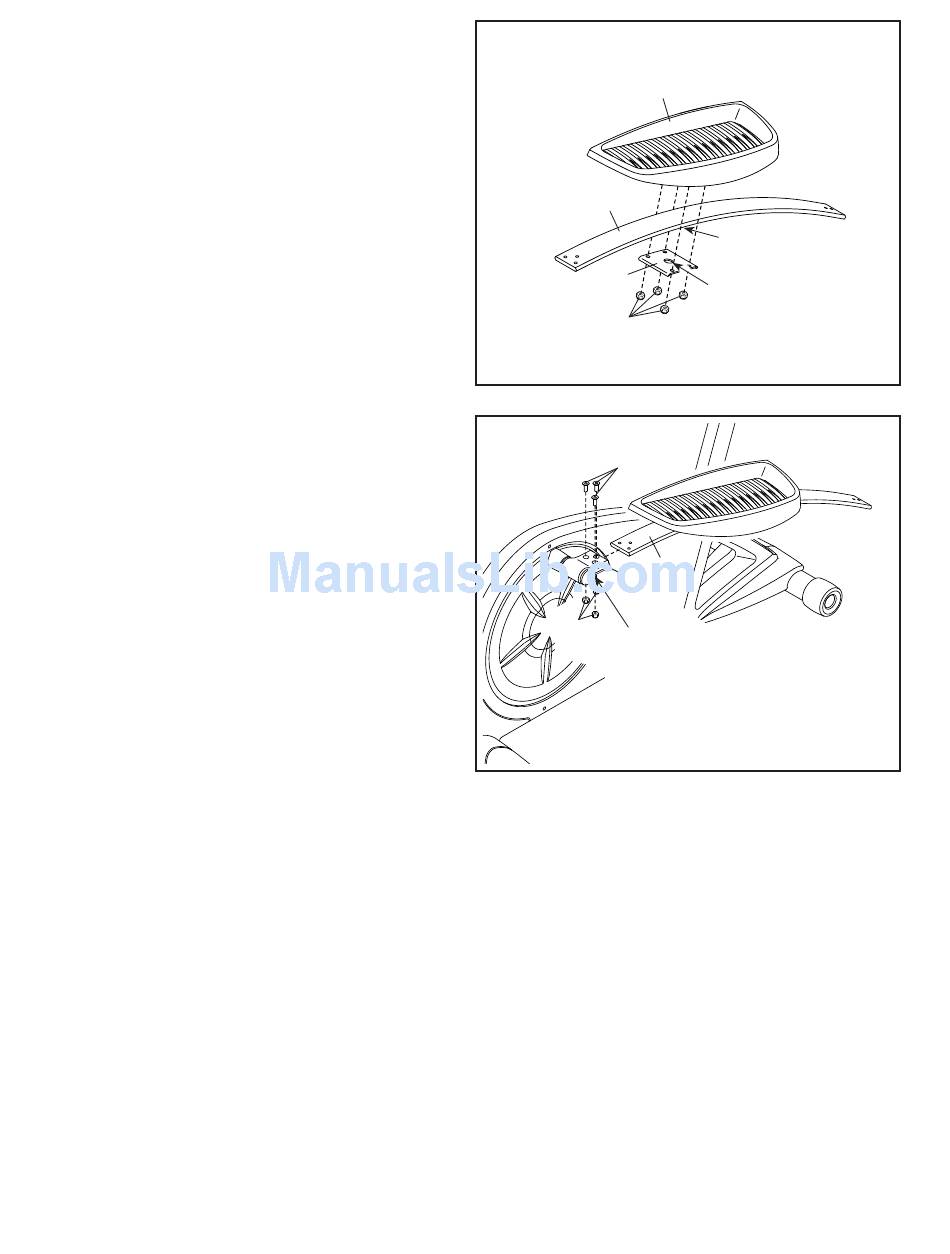

8. Identifiez la Pédale Droite (13) et le Bras de
la Pédale Droite (99), portant des autocollants
affichant « Right » (L ou Left indique
gauche ; R ou Right indique droite), puis orien-
tiez-les comme il est indiqué.
Localisez la butée située sous le Bras de la
Pédale Droite (99). Puis, positionnez l'orifice du
Support de la Pédale (15) par-dessus la butée.
Fixez la Pédale Droite (13) et le Support de la
Pédale (15) au Bras de la Pédale Droite (99) à
l'aide de quatre Écrous de Blocage M8 (82).
Répétez cette étape pour la Pédale Gauche et
le Bras de la Pédale Gauche (non illustré).
9. Fixez le Bras de la Pédale Droite (99) au
Support du Bras du Pédalier (29) droit à l'aide
de trois Boulons à Tête Plate M6 x 28mm (31) et
trois Écrous de Blocage M6 (77). Assurez-vous
que les Écrous de Blocage pénètrent les
orifices hexagonaux.
Répétez cette étape pour le Bras de la Pédale
Gauche (non illustré).
8
99
15
82
9
31
29
77
Orifices
Hexagonaux
10
13
Butée
Orifice
99
