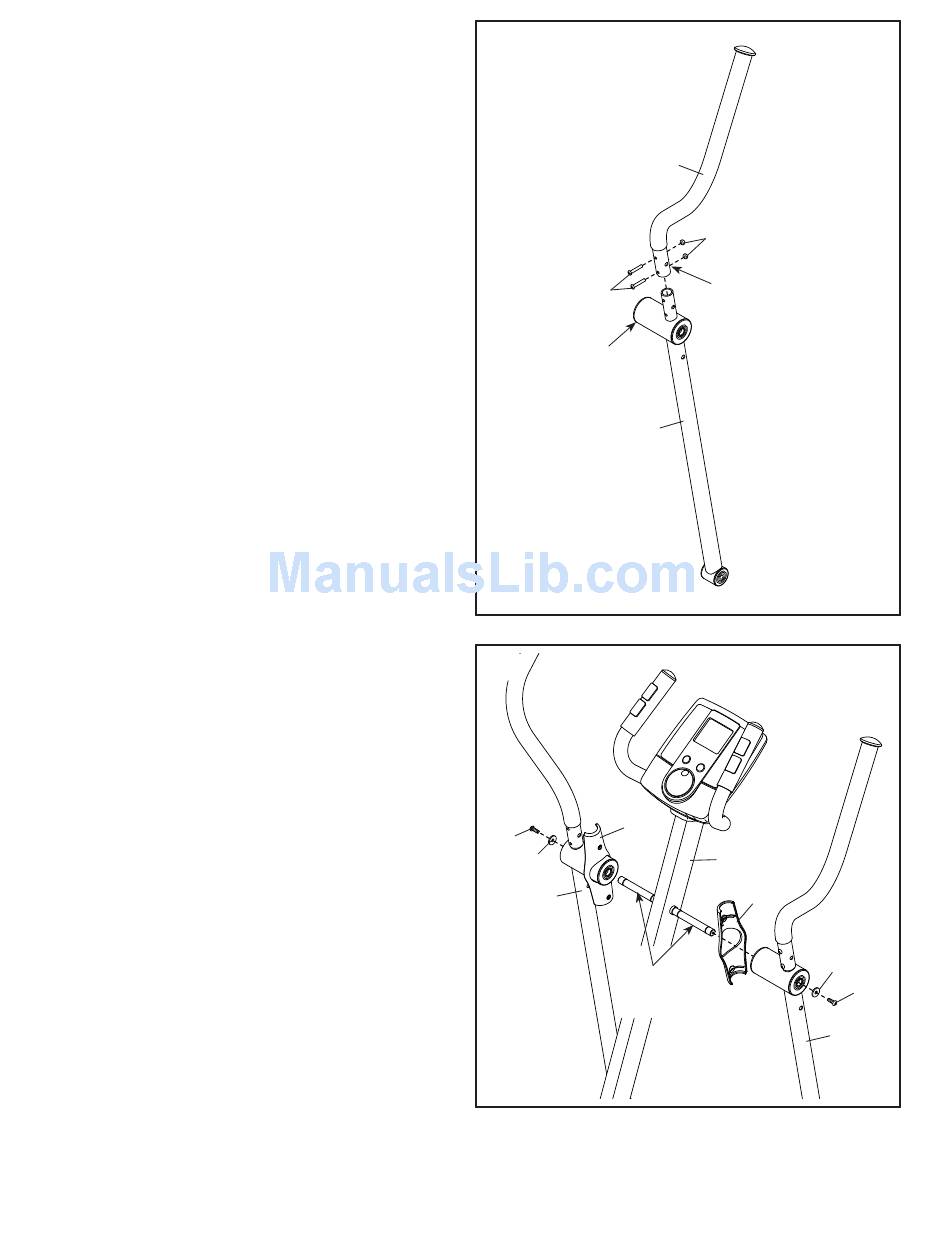

10. Identifiez le Bras PSC Droit (9) portant un
autocollant indiquant « Right » (L ou Left indique
gauche ; R ou Right indique droite).
Orientez le Bras PSC Droit (9) et une Jambe
PSC (6) tel qu'il est indiqué. Assurez-vous que
les trous hexagonaux et le côté large de la
Jambe PSC se situent tel qu'il est indiqué.
Glissez le Bras PSC Droit (9) sur la Jambe PSC
(6).
Fixez le Bras PSC Droit (9) à l'aide de deux
Boulons en Bouton M6 x 36mm (76) et deux
Écrous de Blocage M6 (77). Assurez-vous que
les Écrous de Blocage pénètrent les orifices
hexagonaux.
Répétez cette étape pour le Bras PSC Gauche
(non illustré) et l'autre Jambe PSC (non
illustrée).
11. Appliquez une bonne couche de la graisse
incluse sur les axes du Montant (2).
Orientez un Couvercle du Bras Intérieur (22) et
la Jambe PSC (6) droite tel qu'il est indiqué.
Glissez le Couvercle du Bras Intérieur (22) et la
Jambe PSC (6) droite par-dessus le côté droit du
Montant (2).
Fixez la Jambe PSC (6) droite à l'aide d'une Vis
M6 x 16mm (80) et d'une Rondelle M6 (35).
Fixez la Jambe PSC (6) gauche de la même
manière.
10
76
Côté
Large
11
22
80
35
6
Graisser
11
9
77
Orifices
Hexagonaux
6
2
22
35
80
6
