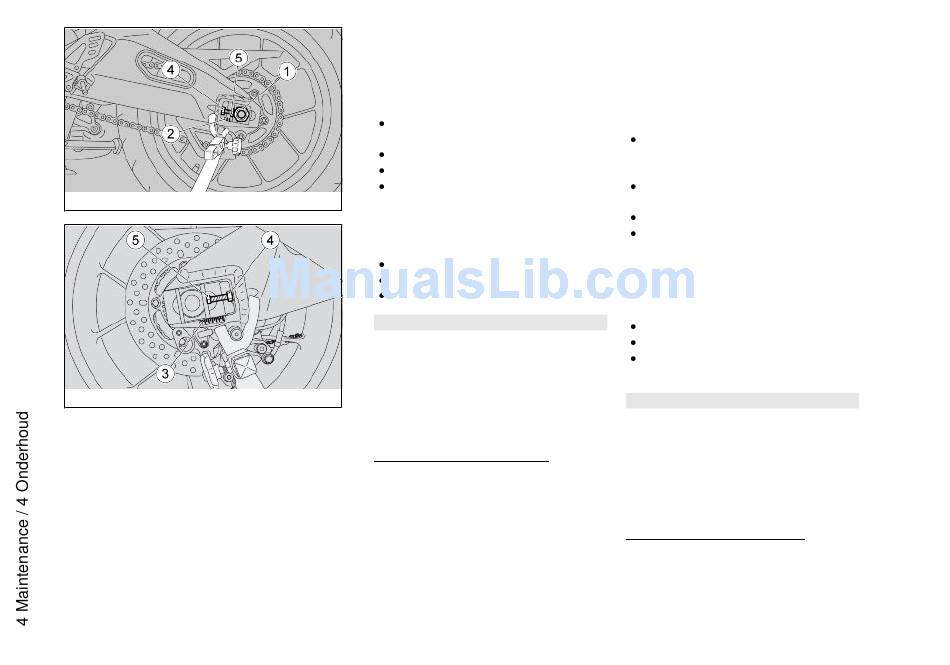

Chain backlash adjustment

(04_36, 04_37)
If you need to adjust chain tension after
the check:
Place the vehicle on its rear
service stand (optional).
Loosen the nut (1) completely.
Loosen both lock nuts (4).
Use the adjuster screws (5) to
04_36
set the chain clearance, ensur-
ing that the references (2-3)
match on both sides of the vehi-
cle.
Tighten both lock nuts (4).
Tighten the nut (1).
Check chain clearance.
NOTE
WHEEL CENTRING IS CARRIED OUT
USING THE IDENTIFIABLE FIXED
REFERENCES (2-3)
CHAIN TENSIONER PAD MOUNTS ON
04_37
THE SWINGARM ARMS, IN FRONT OF
THE WHEEL AXLE.
Locking torques (N*m)
Rear wheel nut
120 Nm (88.5 lbf ft)
180
Regeling van de speling van
de ketting (04_36, 04_37)
Wanneer het na de controle nodig is om
de spanning van de ketting te regelen,
handelt men als volgt:
Het voertuig op de hiervoor be-
stemde achter steunstandaard
(optional) plaatsen.
Los de blokkeermoer (1) volle-
dig.
Los de twee tegenmoeren (4).
Handel op de registers (5) en re-
gel de speling van de ketting,
door langs beide kanten van het
voertuig te controleren of dezelf-
de referenties (2 - 3) overeen-
komen.
Sluit de twee tegenmoeren (4).
Sluit de moer (1).
Controleer de speling van de
ketting.
INSIDE THE
N.B.
VOOR HET CENTREREN VAN HET
WIEL ZIJN ER VASTE REFERENTIES
(2-3) VOORZIEN, DIE MEN IN DE ZIT-
TEN VAN DE SLEDEN VAN DE KET-
TINGSPANNER OP DE ARMEN VAN
DE VORK VINDT, VÓÓR DE WIELPIN.
Aandraaikoppels (N*m)
Moer achterwiel
120 Nm (88,5 lbf ft)
