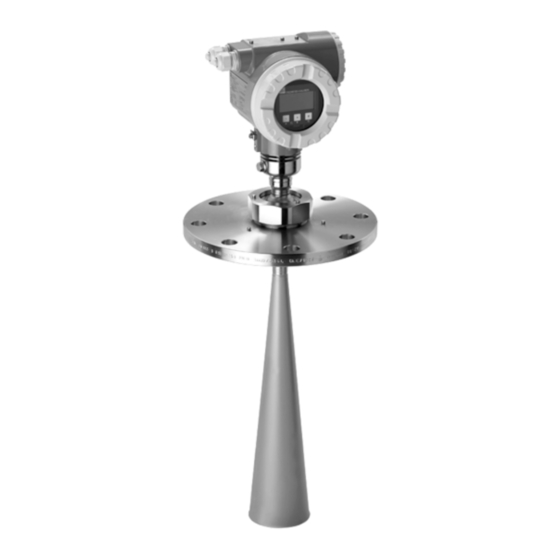

Endress+Hauser Micropilot S FMR540 Manual

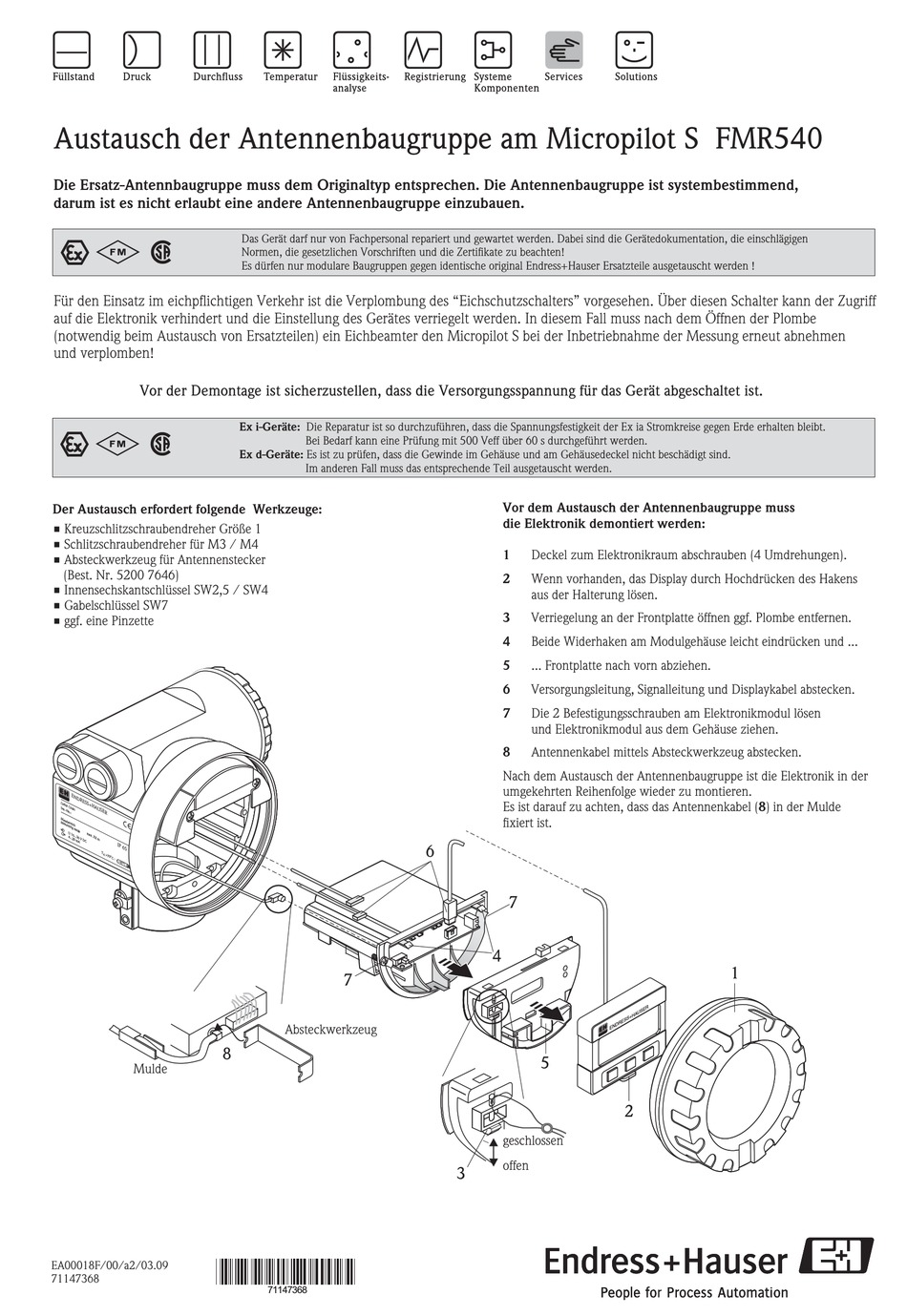

Austausch der Antennenbaugruppe am Micropilot S FMR540
Die Ersatz-Antennbaugruppe muss dem Originaltyp entsprechen. Die Antennenbaugruppe ist systembestimmend,
darum ist es nicht erlaubt eine andere Antennenbaugruppe einzubauen.
0 2 1
Für den Einsatz im eichpflichtigen Verkehr ist die Verplombung des "Eichschutzschalters" vorgesehen. Über diesen Schalter kann der Zugriff
auf die Elektronik verhindert und die Einstellung des Gerätes verriegelt werden. In diesem Fall muss nach dem Öffnen der Plombe
(notwendig beim Austausch von Ersatzteilen) ein Eichbeamter den Micropilot S bei der Inbetriebnahme der Messung erneut abnehmen
und verplomben!
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
0 2 1
Der Austausch erfordert folgende Werkzeuge:
• Kreuzschlitzschraubendreher Größe 1
• Schlitzschraubendreher für M3 / M4
• Absteckwerkzeug für Antennenstecker
(Best. Nr. 5200 7646)
• Innensechskantschlüssel SW2,5 / SW4
• Gabelschlüssel SW7
• ggf. eine Pinzette
E N
D R
E S S
O r d
+ H
e r C
A U
S e r o d e
.- N : S E R
o .:
M e
s s b
M e e r e
a s u ic h
r in g
r a n
g e
U 1
m a
6 .. .3 x . X
4 .. .2
6 V X m
0 m
D C
A
I P 6
5
T
A > 7 0
° C
:
t >
8 5 °
C
Mulde
EA00018F/00/a2/03.09
71147368
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen
Normen, die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Es dürfen nur modulare Baugruppen gegen identische original Endress+Hauser Ersatzteile ausgetauscht werden !
Ex i-Geräte: Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
Ex d-Geräte: Es ist zu prüfen, dass die Gewinde im Gehäuse und am Gehäusedeckel nicht beschädigt sind.
Im anderen Fall muss das entsprechende Teil ausgetauscht werden.
7
Absteckwerkzeug
8
71147368
Vor dem Austausch der Antennenbaugruppe muss
die Elektronik demontiert werden:
1 Deckel zum Elektronikraum abschrauben (4 Umdrehungen).
2 Wenn vorhanden, das Display durch Hochdrücken des Hakens
aus der Halterung lösen.
3 Verriegelung an der Frontplatte öffnen ggf. Plombe entfernen.
4 Beide Widerhaken am Modulgehäuse leicht eindrücken und ...
5 ... Frontplatte nach vorn abziehen.
6 Versorgungsleitung, Signalleitung und Displaykabel abstecken.
7 Die 2 Befestigungsschrauben am Elektronikmodul lösen
und Elektronikmodul aus dem Gehäuse ziehen.
8 Antennenkabel mittels Absteckwerkzeug abstecken.
Nach dem Austausch der Antennenbaugruppe ist die Elektronik in der
umgekehrten Reihenfolge wieder zu montieren.
Es ist darauf zu achten, dass das Antennenkabel ( ) in der Mulde
fixiert ist.
6
7
4
5
geschlossen
offen
3
8
1
E R
U S
H A
S +
E S
D R
E N
2
