KA563F/00/a2/05.02
5200 9851
Ausgabe: 2

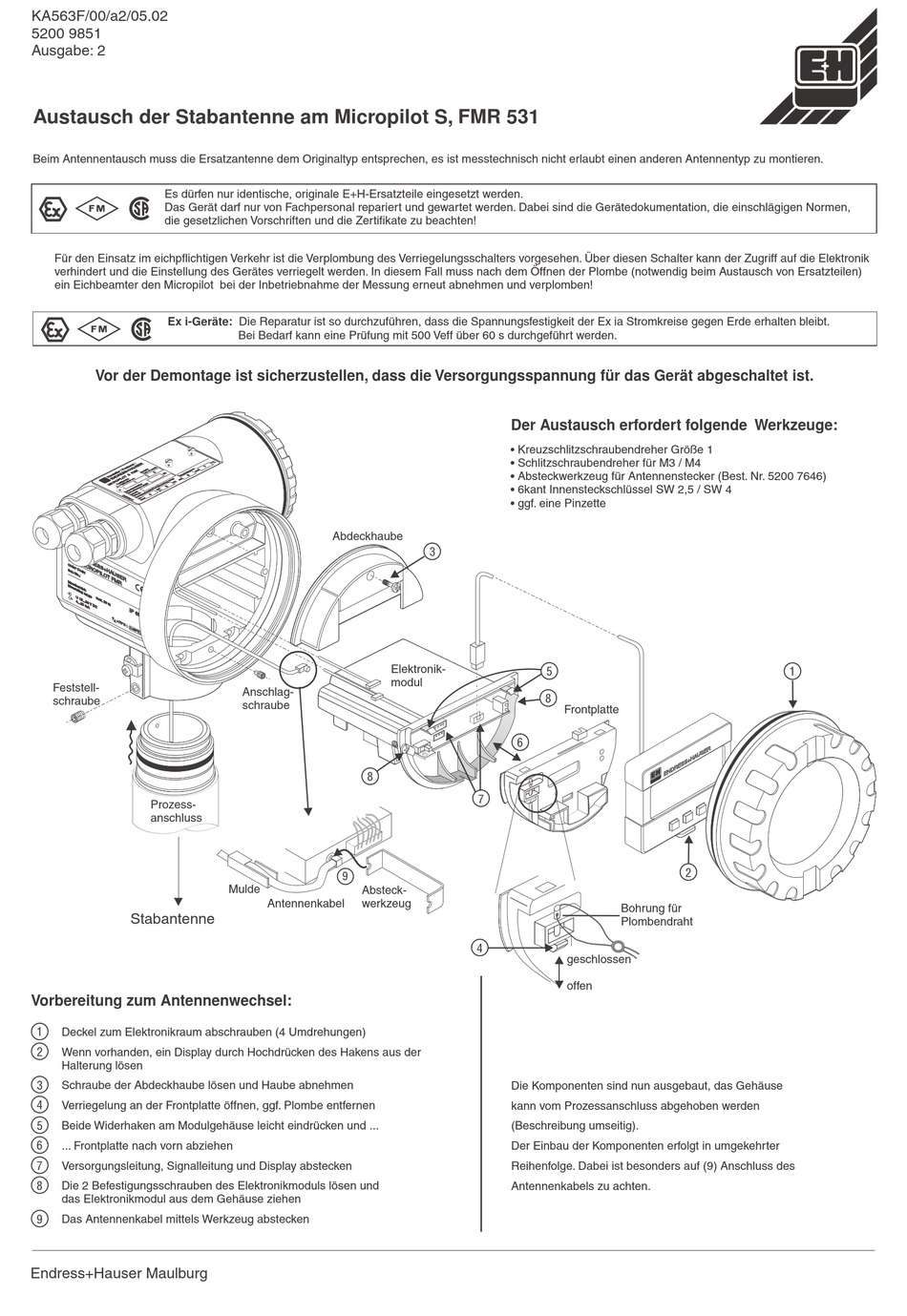

Austausch der Stabantenne am Micropilot S, FMR 531
Beim Antennentausch muss die Ersatzantenne dem Originaltyp entsprechen, es ist messtechnisch nicht erlaubt einen anderen Antennentyp zu montieren.
Es dürfen nur identische, originale E+H-Ersatzteile eingesetzt werden.
0 2 1
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen Normen,
die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Für den Einsatz im eichpflichtigen Verkehr ist die Verplombung des Verriegelungsschalters vorgesehen. Über diesen Schalter kann der Zugriff auf die Elektronik
verhindert und die Einstellung des Gerätes verriegelt werden. In diesem Fall muss nach dem Öffnen der Plombe (notwendig beim Austausch von Ersatzteilen)
ein Eichbeamter den Micropilot bei der Inbetriebnahme der Messung erneut abnehmen und verplomben!
0 2 1
Ex i-Geräte: Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
E N E N
D R D R
M I M I E S E S
O r d O r d C R C R
e r e r S + S +
C o C o O P O P
S e S e H A H A
d e : d e :
r. - N r. - N
I L O I L O U S U S
o .: o .:
T F T F E R E R
M R M R
M e M e
s s b s s b
M e M e
e r e e r e
a s u a s u
ic h ic h
r in g r in g
r a n r a n
g e g e
U 1 U 1 m a m a
6 .. .3 6 .. .3
x . 2 x . 2
4 .. .2 4 .. .2
0 m 0 m
6 V 6 V
0 m 0 m
D C D C
A A
I P
6 5
T T
A A > 7 0 > 7 0
° C ° C
: :
t > 8 t > 8
5 ° C 5 ° C
Feststell-
schraube
Prozess-
anschluss
Stabantenne
Vorbereitung zum Antennenwechsel:
1 Deckel zum Elektronikraum abschrauben (4 Umdrehungen)
2 Wenn vorhanden, ein Display durch Hochdrücken des Hakens aus der
Halterung lösen
3
Schraube der Abdeckhaube lösen und Haube abnehmen
4
Verriegelung an der Frontplatte öffnen, ggf. Plombe entfernen
5 Beide Widerhaken am Modulgehäuse leicht eindrücken und ...
6 ... Frontplatte nach vorn abziehen
7 Versorgungsleitung, Signalleitung und Display abstecken
8 Die 2 Befestigungsschrauben des Elektronikmoduls lösen und
das Elektronikmodul aus dem Gehäuse ziehen
9 Das Antennenkabel mittels Werkzeug abstecken
Endress+Hauser Maulburg
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
Abdeckhaube
Elektronik-
modul
Anschlag-
schraube
8
9
Mulde
Absteck-
Antennenkabel
werkzeug
Der Austausch erfordert folgende Werkzeuge:
• Kreuzschlitzschraubendreher Größe 1
• Schlitzschraubendreher für M3 / M4
• Absteckwerkzeug für Antennenstecker (Best. Nr. 5200 7646)
• 6kant Innensteckschlüssel SW 2,5 / SW 4
• ggf. eine Pinzette
3
5
8
Frontplatte
6
7
4
geschlossen
offen
Die Komponenten sind nun ausgebaut, das Gehäuse
kann vom Prozessanschluss abgehoben werden
(Beschreibung umseitig).
Der Einbau der Komponenten erfolgt in umgekehrter
Reihenfolge. Dabei ist besonders auf (9) Anschluss des
Antennenkabels zu achten.
1
E R E R
U S U S
H A H A
S + S +
E S E S
D R D R
E N E N
2
Bohrung für
Plombendraht
