  • Page 1 STARDRAPE W WHITE LED CURTAIN MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    STARDRAPE W INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Avvertenze Generali

    STARDRAPE W ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    STARDRAPE W INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    STARDRAPE W - 1 - INTRODUZIONE 1.1 DESCRIZIONE STARDRAPEW è una quinta LED per la costruzione di fondali luminosi con effetto cielo stellato. STARDRA- PEW è realizzata in tessuto nero ignifugo con 120 LED SMD White, in formato 300x200cm con montaggio modulare.

  • Page 7: Elementi Di Comando E Di Collegamento

    STARDRAPE W 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI MENU ENTER DOWN DMX IN DMX OUT LED CURTAIN POWER IN STARDRAPEW Pannello Posteriore Fig.1...
  • Page 8 STARDRAPE W 1. PANNELLO DI CONTROLLO con display e 4 5. DMX IN (XLR a 3 poli): pulsanti per accesso e gestione delle diverse 1 = massa, 2 = DMX -, 3 = DMX + funzioni 6. DMX OUT (XLR a 3 poli): 2.

  • Page 9: Installazione

    STARDRAPE W - 2 - INSTALLAZIONE 2.1 MONTAGGIO Per il fissaggio della STARDRAPEW occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità sufficiente e supportare almeno 10 volte il peso della tenda. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

  • Page 10: Funzioni E Impostazioni

    STARDRAPE W - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere la STARDRAPEW procedere come segue: • Collegare la STARDRAPEW al controller attraverso il cavo di segnale a 5 pin presente sul retro di ogni tenda. • Collegare il cavo di alimentazione al controller.

  • Page 11: Impostazione Base

    STARDRAPE W 3.2 IMPOSTAZIONE BASE La STARDRAPEW dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). MENU ENTER DOWN MENU DOWN ENTER Per uscire da una Per scorrere attraverso le Per scorrere attraverso le...

  • Page 12: Modalità Automatica

    STARDRAPE W PU 16 (white strobe) PU 17 (white strobe) ð SP - - SP 01 (program speed, fast to slow) SP 02 SP 03 SP 04 SP 05 SP 06 SP 18 SP 19 SP 20 ð Addr. A001 - A512 ð...

  • Page 13: Canali Dmx

    STARDRAPE W 3.7 CANALI DMX 8 CANALI MODE FUNCTION Value 8 Ch DIMMER 0~100% 000 - 255 STROBE Slow to fast 000 - 255 WHITE 0~100% 000 - 255 WHITE 0~100% 000 - 255 WHITE 0~100% 000 - 255 WHITE...
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 15: Stardrape W

    STARDRAPE W TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 16: General Instructions

    STARDRAPE W WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 17: General Information

    STARDRAPE W GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Introduction

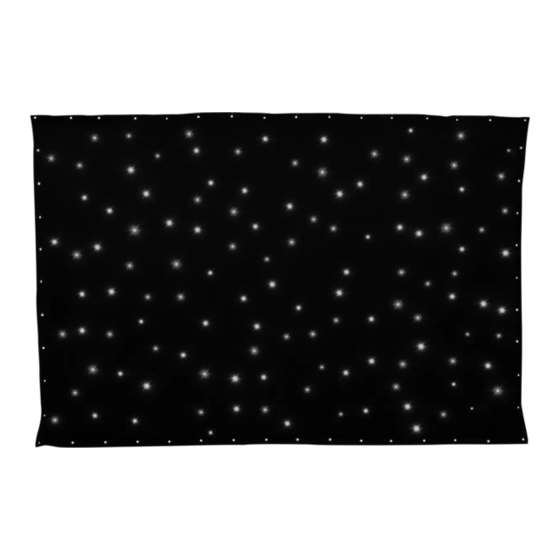

    STARDRAPE W - 1 - INTRODUCTION 1.1 DESCRIPTION STARDRAPEW is a LED curtain conceived to create light backdrops and starry sky effect. STARDRAPEW is built in fireproof textile material with 120 White LED SMD, in 300x200cm modular sizes. Power supply and control driver are built inside an external box (included) which allows to set the DMX address, and run a wide range of Auto-show, Sound-show or static pattern.

  • Page 19: Operating Elements And Connections

    STARDRAPE W 1.3 OPERATING ELEMENTS AND CONNECTIONS MENU ENTER DOWN DMX IN DMX OUT LED CURTAIN POWER IN STARDRAPEW Rear Panel Fig.1...
  • Page 20 STARDRAPE W 1. CONTROL PANEL with display and 4 button 5. DMX IN (3-pole XLR): used to access the control panel functions 1 = ground, 2 = DMX -, 3 = DMX + and manage them. 6. DMX OUT (3-pole XLR): 2.

  • Page 21: Installation

    STARDRAPE W - 2 - INSTALLATION 2.1 MOUNTING To mounting the STARDRAPEW stable mounting clips are required. The mounting place must be of suf- ficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 22: Functions And Settings

    STARDRAPE W - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the STARDRAPEW proceed as follows: • Connect the controller to STARDRAPEW through the 5-pin signal cable that is on the back of each LED curtain. • Connect the power cable to the controller.

  • Page 23: Basic

    STARDRAPE W 3.2 BASIC Access control panel functions using the four panel buttons located directly underneath the LED display (fig.4). MENU ENTER DOWN MENU DOWN ENTER Used to exit from a menu Navigates downwards through Navigates upwards through Used to access the current...

  • Page 24: Automatic Mode

    STARDRAPE W PU 16 (white strobe) PU 17 (white strobe) ð SP - - SP 01 (program speed, fast to slow) SP 02 SP 03 SP 04 SP 05 SP 06 SP 17 SP 18 SP 19 SP 20 ð...

  • Page 25: Dmx Control

    STARDRAPE W 3.7 DMX CONTROL 8 CHANNELS MODE FUNCTION Value 8 Ch DIMMER 0~100% 000 - 255 STROBE Slow to fast 000 - 255 WHITE 0~100% 000 - 255 WHITE 0~100% 000 - 255 WHITE 0~100% 000 - 255 WHITE...
  • Page 27 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
