- Page 1 Bubnová sekačka / Drum mower / Барабанная косилка / Kosiarka bębnowa BDR-620 Návod k používání User guide Руководство по эксплуатации Instrukcja obsługi Česky English По-Русски Polsky...
- Page 2 BDR-620...
- Page 3 BDR-620 Obsah 1 CZ Návod k používání 2 EN User manual 3 RU Руководство по эксплуатации 4 PL Instrukcja obsługi 5 CZ Obrázky EN Pictures RU Рисунки PL Rysunky Základní informace Vybalení stroje a instruktáž požadujte u svého prodejce jako součást předprodejního servisu! Basic information ...
-
Page 4: Table Of Contents
BDR-620 Návod k používání Obsah 1 CZ Návod k používání ..............4 1.4.3.2 Způsob sečení porostů...........9 1.1 Úvod....................5 1.4.3.2.1 Problémy při sečení..........9 1.1.1 Základní upozornění..............5 1.5 Údržba, ošetřování, skladování............10 1.2 Bezpečnost provozu................5 1.5.1 Pojezdová kola...............10 1.2.1 Bezpečnostní předpisy.............5 1.5.1.1 Tlak v pneumatikách............10 1.2.2 Hodnoty hluku a vibrací............6... -
Page 5: Úvod
úspornému motoru HONDA, vysokému výkonu a kvalitě sečení i těch nejvyšších porostů. Všechny tyto vlastnosti bubnová sekačka BDR-620 zachovává a rozšiřuje je o větší šířku záběru a možnost volby dvou pojezdových rychlostí. Navíc byl při konstrukci kladen důraz hlavně... -
Page 6: Hodnoty Hluku A Vibrací
1.3.1 Použití stroje Bubnová sekačka BDR-620 je navržena a vyrobena dle nejnovějších poznatků v oblasti malé zahradní a zemědělské techniky. Vyniká snadnou ovladatelností, tichým, výkonným a úsporným motorem HONDA a bezproblémovou údržbou. Tato sekačka je určena pro sečení vysokých tenkostébelnatých travních porostů do maximální výšky 80 cm na udržovaných plochách. -
Page 7: Technické Údaje

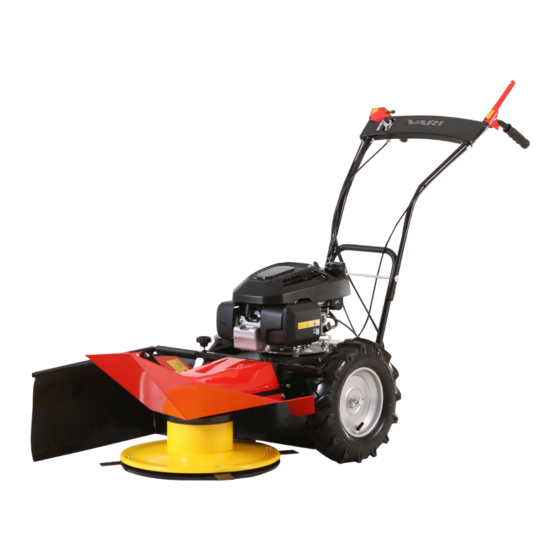

Popis stroje a jeho částí Bubnová sekačka BDR-620 (Obr. 2) je postavena na ocelovém rámu, ke kterému jsou připojeny všechny důležité části stroje. Veškeré ovládací prvky (1, 2 a 4) jsou umístěny na řídítkách. Řídítka jsou k rámu připevněna pomocí šroubového spojení (3) a jsou výškově stavitelná ve 3 polohách. Rukojeti (12) slouží... -
Page 8: Návod K Používání
BDR-620 Návod k používání 1.4.1 Sestavení stroje Vybalení stroje a instruktáž požadujte u svého prodejce jako součást předprodejního servisu! Místa pro uchopení při vybalování z krabice (dle Obr. 1): vpředu za žací disk (4), vzadu za trubku rámu stroje (1). -
Page 9: Zastavení Stroje
BDR-620 1.4.2.3 Zastavení stroje Pokud chcete zastavit pojezd stroje, pusťte páčku na levé rukojeti. Pojezd stroje se zastaví, ale žací disk se točí. Pohon žacího disku se vypne po puštění páčky na pravé rukojeti. Automatická brzda zabrzdí žací disk. Páčku akcelerátoru přesuňte do polohy „MIN“ nebo „STOP“. -
Page 10: Údržba, Ošetřování, Skladování
BDR-620 Disk se zastavil, motor zhasl. ➢ Pusťte obě páky na řídítkách a nadzvedněte přední část stroje zatlačením na řídítka. Popojeďte se strojem mírně vzad. Vyčistěte prostor pod horním krytem a rozhrňte posečenou travní hmotu po ploše. Nastartujte motor, zapněte pohon žacího disku a znovu se rozjeďte proti porostu. -
Page 11: Ostření A Výměna Pracovních Nožů
BDR-620 1.5.3 Ostření a výměna pracovních nožů Pokud nejste dostatečně manuelně zručný, svěřte tuto činnost odbornému servisu. Pokud dojde k opotřebení břitů pracovních nožů, nebo k poškození nožů způsobujících vibrace stroje, je nutné břity znovu obnovit, nebo nože vyměnit Poznámka: Při jakékoliv neodborné... -
Page 12: Kontrola Funkce A Seřízení Brzdy
BDR-620 1.5.4.2 Kontrola funkce a seřízení brzdy Funkci automatické brzdy kontrolujte každých 10 hodin provozu. (Průběžnou kontrolu můžete provádět při práci.) Při každém puštění páčky spojky pohonu disku musí automatická brzda zastavit roztočený disk do 5 sekund. Nepokračujte v práci se strojem, dokud neodstraníte závadu na automatické brzdě. -
Page 13: Problémy A Jejich Řešení
BDR-620 1.5.6 Problémy a jejich řešení Problém Příčina Řešení Žací disk se netočí není nastartovaný motor motor nastartujte není zmáčknutá páčka spojky pohonu disku zmáčkněte páčku nedostatečně napnutý řemen seřiďte napínací kladku přetržený řemen řemen vyměňte za nový spadlý řemen řemen nasaďte... -
Page 14: Likvidace Obalů A Stroje Po Skončení Životnosti
Objednací číslo (CN°) a výrobní Identifikační číslo (In°) uvedené na výrobním štítku stroje nebo na krabici nebo v záručním listě. Pouze s těmito informacemi lze přesně dohledat označení příslušného náhradního dílu. Pole Popis Type Typové označení stroje. (BDR-620) In° Jednoznačné výrobní identifikační číslo. (1 0039 00 015) CN° Obchodní (objednací) číslo. (4263) N°... -
Page 15: User Manual
BDR-620 User manual Contens 2 EN User manual 2.4.3.2.1 Cutting problems..........22 2.1 Introduction...................18 2.5 Maintenance, servicing and storage..........23 2.1.1 Basic warning..............18 2.5.1 Travelling wheels..............23 2.2 Operation safety................18 2.5.1.1 Tyre pressure.............23 2.2.1 Safety regulations..............18 2.5.2 Machine lubrication.............23 2.2.2 Noise and vibration values..........19 2.5.2.1 Engine oil exchange..........23... -
Page 16: Introduction
BDR-620 drum mower continues the market hit BDR-595 Adela drum mower which became popular thanks to its easy handling, quiet, high-powered and fuel-saving HONDA engine, high performance and quality cutting even of the highest stands. All these qualities are preserved by BDR-620 drum mower as well and enhanced with bigger cutting width and possibility of selecting two travel speeds. -
Page 17: Noise And Vibration Values
Machine use BDR-620 drum mower is designed and manufactured according to the most current knowledge in the field of small garden and agricultural machinery. It is characterised by its easy handling, quiet, efficient and economy HONDA engine, as well as by trouble-free maintenance. -
Page 18: Technical Information
Description of the machine and its parts Drum mower BDR-620 (Pict.2) is built on a steel frame, to which all important parts of the machine are attached. All controls (1,2 and 4) are placed on the handlebars. Handlebars are attached to the frame with a bolted connection (3) and their height is adjustable into 3 positions. Handles (12) secure a firm grip and machine handling during work. -
Page 19: User Guide
BDR-620 User guide 2.4.1 Assembling the machine As part of the pre-sale servicing, ask your dealer to unwrap the machine and give you a brief training on how to use it! Places for holding the cutter while removing it from the box (see Pict.1): by the cutting disc in the front (4), by the machine frame tube in the back (1). -
Page 20: Machine Stopping
BDR-620 The wheel drive clutch lever does not adjust travelling speed! Never reverse with the wheel drive clutch pressed! 2.4.2.3 Machine stopping If you wish to stop the machine, release the left handlebar lever. The machine stops moving, but the cutting disk spins. The cutting disc drive is turned off by releasing the right handlebar lever. -
Page 21: Maintenance, Servicing And Storage
BDR-620 The cutting disc and the engine rpm are both slowing down, but the engine does not stall. ➢ Stop the machine immediately, reverse slightly while lifting the front of the machine a bit (by pressing the handlebars down). The space under the top cover partially cleans itself from extensive amounts of grass mass. -
Page 22: Work Blades Service And Exchange
BDR-620 Lubricating point – description Seasonal interval After the season Lubricant Picture Note Bowden cables min 2x (5 drops) Pict.9 Cable entrance into cable housing Disc drive pulley casing every 10 hours (2 drops) oil/grease Pict.6 After nut and washer dismounting. -
Page 23: V-Belt Exchange
BDR-620 Second: Dismount the front plastic cover so that you can see the belt and disc drive pulley (Pict.11). (Marking (1) a (2) in pictures 10 and 11 are the same and belong to the same cable.) Tighten the belt by unscrewing the bolt (1) in Pict.10 for approximately 1 mm in the direction of the arrow (away from the frame) and... -
Page 24: Problems And Solutions
BDR-620 2.5.6 Problems and solutions Problem Cause Solution Cutting disc is not spinning the engine is not running Start the engine wheel drive clutch lever is not pressed Press the lever insufficient belt tightening Adjust the tightening pulley broken belt... -
Page 25: Cover And Machine Disposal After Its Service Life Termination
Number (CN°) and Identification Number (In°). These are given on the nameplate of your machine in the box, or in the warranty certificate. It is only possible to find proper spare part designation with this information. Field Description Type Machine type designation. (BDR-620) In° Unique manufacturer identification number. (1 0039 00 015) CN° Business (order) number. (4263) N°... -
Page 26: Picture Appendix
BDR-620 Picture appendix The picture appendix is common for all the language versions. You can find it at the end of this manual in the Chapter Pictures. 1) Place for holding at the back (frame U-tube) 2) Side screen 3) Dismounted disc cover... - Page 27 BDR-620 Pict. 17: Safety pictogram – Combined sticker Location on the machine Pict. 18: Safety pictogram - Arrow direction of turning Pict. 19: Safety pictogram - Machine wheel drive Pict. 20: Safety pictogram - Starting up the disc 1) Upper gearbox cover...
- Page 28 BDR-620...
- Page 29 BDR-620 Руководство по эксплуатации Obsah 3 RU Руководство по эксплуатации ..........33 3.4.3.2.1 Проблемы при покосе........39 3.1 Предусловие...................34 3.5 Обслуживание, уход, складирование...........39 3.1.1 Основные предостережения..........34 3.5.1 Колеса хода................39 3.2 Безопасность эксплуатации............34 3.5.1.1 Давление в колесных шинах........39 3.2.1 Инструкции по технике безопасности.......34 3.5.2 Смазка...
-
Page 30: Предусловие
добыла успех простым управлением, тихим, экономичным и мощным двигателем HONDA, мощностей и качеством кошения наивысших травянных покровов. Все эти свойства BDR-620 сохраняет и расширяет их о большую ширину захвата и возможность выбора из двух скоростей движения. Сверх этого мы обратили особое внимание на простое управление, понижение массы и нетребовательное обслуживание. -
Page 31: Значения Шума И Вибраций
BDR-620 Косилка оборудованна ротационым рабочим инструментом. Максимальная скорость по окружности составляет 64 m.s . В связи с этим обращайте внимание на то, чтобы при работе косилки остальные лица находились на безопасном растоянии (возможность отлетания скашиваемого растительного покрова или выброшенных твердых предметов)! ... -
Page 32: Исходная Информация
Исходная информация 3.3.1 Применение косилки Барабанная косилка BDR-620 сконструированна и произведена согласно новейших познаний в области малой садовой и сельскохозяйственной техники. Выделяется легкой управляемостью, тихим, мощным и экономичным двигателем HONDA, а также безпроблемным обслуживанием. Эта косилка предназначенна для кошения высокого тонкостебельного травяного покрова до максимальной высоты 80 см на удерживаемых... -
Page 33: Описание Косилки И Ее Частей
Описание косилки и ее частей Барабанная косилка BDR-620 (Рис.2) установленна на стальной раме, к которой прикреплены все важные элементы косилки. Все элементы управления(1,2 и 4) расположены на рукоятках управления. Рукоятки управления прикреплены к раме при помощи болтового соединения (3) и... -
Page 34: Начало Движения(Ход) Косилки
BDR-620 Запустите двигатель Рычажком акселератора установите максимальные обороты двигателя (Если двигатель холодный, оставте его примерно 1 минуту прогреваться на максимальных оборотах) Возмите левой рукой левую рукоятку управления Потом медленно нажмите правой рукой рычажок (1 на Рис.2) на правой рукоятке. ... -
Page 35: Способ Кошения Растительного Покрова
BDR-620 3.4.3.2 Способ кошения растительного покрова Растительный покров должен быть перед применением косилки избавлен твердых предметов (таких как камни, проволока, остатков строительных материалов и т.п.), которые могли бы быть выброшены, или могли бы повредить косилку. Если эти предметы устранить нельзя, обойдите эти места. -
Page 36: Смазка Косилки
BDR-620 Не превышайте максимальное давление в колесных шинах – грозит опасность разрыва колесной шины! ➢ Максимальное (рекомендованное) давление в колесных шинах: 23 PSI (160 kPa или 1,6 bar или 1,57 atm или 0,16 MPa) ➢ Минимальное разрешенное давление в шинах: 18 PSI (124,1 кПa или 1,24 бар или 1,22 атмосфер или 0,124 MПa) В... -
Page 37: Ременные Передачи - Автоматический Тормоз
BDR-620 Косилка должна стоять на прочной подставле и должен быть зафиксирован так, чтобы был возможен доступ к ножу и не произошел неожиданный самопроизвольный разъезд косилки. При демонтаже ножей соблюдайте повышенную осторожность. Режущие кромки ножей острые. Защищайте руки рабочими... -
Page 38: Замена Клиновидного Ремня
BDR-620 3.5.4.1.1 Замена клиновидного ремня Замену клиновидного ремня на новый выполните всегда, когда на поверхности ремня появлятся трещины или разрывы, а также в случае, когда ремень эксплуатацией настолько изношен, что его уже нельзя при помощи натяжных роликов натянуть. Точный порядок замены каждого... -
Page 39: Проблемы И Их Устранение
BDR-620 3.5.6 Проблемы и их устранение Проблема Причина Устранение Косильный диск невращается небыл запущен двигатель двигатель запустите ненажат рычажок муфты привода диска нажмите рычажок ремень недостаточно натянут отрегулируйте натяжной ролик лопнул ремень ремень замените новым упавший ремень ремень установите на место... -
Page 40: Ликвидация Упаковки И Косилки После Истечения Срока Службы
Идентификационный номер (In°) указанные на заводском щитке косилки или на упаковке, или же в гарантийном паспорте.Только с этой информацией можно точно определить обозначение соответствующей запасной части. Поле Описание Type Типовое обозначения косилки (BDR-620) In° Однозначный заводской идентификационный номер (1 0039 00 015) CN°... -
Page 41: Илюстрационное Приложение
BDR-620 Илюстрационное приложение Приложение с рисунком состоиться совместная для всех язычных мутации. Найдите в конце этого рукаводства в статьи Рисунки. 1) Место для захвата сзади („U“ трубка рамы) 2) Боковой фартик 3) Демонтированный кожух диска 4) Meсто для захвата косилки впереди (косильный диск) 5) Опущенные... - Page 42 BDR-620 1) кожух коробки передач верхний 2) кожух коробки передач нижний 3) пластмассовая гайка 4) клиновый ремень привода косильного диска 5) клиновый ремень привода коробки передач 6) клиновый ремень привода моста 7) двойной приводной шкиф (коробка передач) 8) двойной приемный шкиф (мост) Рис.
- Page 43 BDR-620 Instrukcja obsługi Obsah 4 PL Instrukcja obsługi..............49 4.4.3.2.1 Problemy występujące w trakcie koszenia..55 4.1 Wstęp....................50 4.5 Konserwacja, serwisowanie i przechowywanie.......55 4.1.1 Podstawowe ostrzeżenia............50 4.5.1 Koła jezdne................55 4.2 Bezpieczeństwo użytkowania............50 4.5.1.1 Ciśnienie w oponach............55 4.2.1 Zasady bezpieczeństwa............50 4.5.2 Smarowanie kosiarki.............55 4.2.2 Poziom hałasu i wibracji............51...
-
Page 44: Wstęp
Dziękujemy z zaufanie jakim nas obdarzyłeś nabywając nasz produkt. Stałeś się właścicielem urządzenia należącego do szerokiego asortymentu urządzeń przeznaczonych do prac ogrodniczych, drobnych maszyn rolniczych oraz komunalnych produkowanych przez VARI a.s. BDR-620D kosiarka bębnowa idzie w ślady przeboju rynkowego jakim jest kosiarka bębnowa BDR-595 Adela, która stała się popularna dzięki łatwości obsługi, cichemu, wysokowydajnemu i zarazem oszczędnemu silnikowi HONDA, doskonałym osiągom i jakości koszenia nawet bardzo wysoko... -
Page 45: Poziom Hałasu I Wibracji
BDR-620 Urządzenie wyposażone jest w narzędzie rotujące. Maksymalna prędkość obrotowa wynosi 64 m/s. Dlatego należy się upewnić, że osoby postronne znajdują się w bezpiecznej odległości od pracującego urządzenia z dala od rozrzucanych przez kosiarkę fragmentów roślin oraz innych obiektów. -
Page 46: Informacje Podstawowe
Informacje podstawowe 4.3.1 Używanie kosiarki Kosiarka bębnowa BDR-620 została zaprojektowana i wyprodukowana zgodnie z najnowszymi osiągnięciami w dziedzinie konstrukcji drobnych maszyn ogrodniczych i rolnych. Wyróżnia się łatwością obsługi, cichym, wysokowydajnym i oszczędnym silnikiem HONDA oraz bezproblemową konserwacją. Kosiarka bębnowa przeznaczona jest do koszenia wysokiej, o niezbyt grubej łodydze trawy o wysokości do 80 cm . -
Page 47: Opis Kosiarki I Części Składowych
Opis kosiarki i części składowych Kosiarka bębnowa BDR-620 (Rys. 2) zbudowana jest w oparciu o stalową ramę, do której przymocowane są pozostałe jej części. Wszystkie elementy sterujące (1,2 i 4) znajdują się na rękojeści. Rękojeść przymocowana jest do ramy za pomocą śrub (3) a jej wysokość może być regulowana trójstopniowo. -
Page 48: Wprawianie Kosiarki W Ruch
BDR-620 Uruchamieniu dysku tnącego towarzyszy poślizg paska klinowego i towarzyszące mu różne zjawiska dźwiękowe jak gwizdanie, terkot, itp. Zjawiska te znikają zazwyczaj jak tylko pasek zaczyna normalnie pracować. Uwaga: W przypadku nowego lub zimnego silnika niektóre próby uruchomienia dysku tnącego mogą zakończyć się zdławieniem silnika. To zjawisko znika w chwili rozgrzania się... -
Page 49: Problemy Występujące W Trakcie Koszenia
BDR-620 Ustaw silnik na najwyższych obrotach, pozwól aby dysk obracał się z największą prędkością i rozpocznij jazdę w kierunku obszaru przeznaczonego do skoszenia. Ścinana trawa odrzucana jest w prawą stronę na ekran boczny formujący pokos. ➢ Kosząc zwróć uwagę na to, aby koszony obszar znajdował się zawsze po lewej stronie kosiarki (patrz rysunek 4). -
Page 50: Wymiana Oleju Silnikowego
BDR-620 Jeżeli nie jesteś w stanie sam przeprowadzić tej czynności udaj się do autoryzowanego serwisu. Równy i swobodny ruch wszelkich części mechanicznych wymaga odpowiedniego smarowania. Kilka kropli oliwy zazwyczaj wystarcza (np. oliwa do smarowania rowerów). Skrzynia biegów napełniona jest olejem już w trakcie procesu produkcji i nie jest wymagane jego uzupełnianie w czasie całego cyklu jej życia. -
Page 51: Regulacja Mechanizmu Napinającego
BDR-620 4.5.4.1 Regulacja mechanizmu napinającego Jeżeli nie jesteś w stanie sam przeprowadzić tej czynności udaj się do autoryzowanego serwisu. Po pierwsze: Zdejmij górną plastikową osłonę tak, żebyś mógł zobaczyć oba paski (rys. 10) umożliwiając kosiarce ruch do przodu. Staraj się... -
Page 52: Problemy I Ich Rozwiązywanie
BDR-620 4.5.6 Problemy i ich rozwiązywanie Problem Przyczyna Rozwiązanie dysk tnący się nie obraca silnik nie pracuje włącz silnik nie naciśnięto dźwigni sprzęgła napędu jezdnego naciśnij dźwignię niewystarczające naprężenie paska wyreguluj mechanizm napinający zerwany pasek wymień pasek na nowy pasek spadł... -
Page 53: Usuwanie Osłon I Kosiarki Po Okresie Życia Urządzenia
(Type), numer zamówienia (CNº) oraz numer identyfikacyjny (Inº). Można je znaleźć na tabliczce znamionowej kosiarki w skrzyni lub w karcie gwarancyjnej. Jedynie posiadając te informacje możliwe jest zamówienie właściwych części zamiennych. Pole Opis Type Oznaczenie typu kosiarki (BDR-620) In° Uunikalny numer identyfikacyjny producenta . (1 0039 00 015) CN° Numer zamówienia (4263) N°... -
Page 54: Załącznik Z Rysunkami
BDR-620 Załącznik z rysunkami Rysunki są wspólne dla wszystkich wersji językowych. Możesz je znaleźć na końcu instrukcji w rozdziale Rysunki. 1) Miejsce z tyłu do trzymania kosiarki (pałąk ramy) 2) Ekran boczny 3) Zdjęta pokrywa dysku 4) Miejsce z przodu do trzymania kosiarki (dysk tnący) 5) Obrócona rękojeść... - Page 55 BDR-620 Rys. 14: 1 przełożenie - wolne (żółw) Rys. 15: 2 przełożenie – szybkie (zając) Rys. 16: Naklejka informacyjna – ustawianie przełożeń (na osłonie przekładni) Rys. 17: Piktogramy bezpieczeństwa – naklejka identyfikacyjna umiejscowienie n kosiarce Rys. 18: Piktogramy bezpieczeństwa – strzałki kierunków obrotu umiejscowienie n kosiarce Rys.
- Page 56 BDR-620...
- Page 57 BDR-620 Obrázky Pictures Рисунки Rysunky Místo pro uchopení vzadu („U“ trubka rámu) Obr. 1: Vybalení stroje Boční plachta Demontovaný kryt disku Místo pro uchopení stroje vpředu (žací disk) Sklopená řídítka v balení (poloha pro přepravu) Sáček s návody Páčka spojky pohonu disku Páčka spojky pojezdu...
- Page 58 BDR-620 Obr. 4: Pracovní záběr stroje Obr. 6: Mazací místo Obr. 5: Uchycení žacího nože na horní disk Horní disk Nůž Šroub Podložka kroužek Matice Obr. 8: Mazací místo Obr. 9: Mazací místo Obr. 7: Mazací místo Obr. 11: Kladka spojky pohonu disku - brzda...
- Page 59 BDR-620 Obr. 13: Trasy klínových řemenů Obr. 12: Demontáž krytů převodovky Kryt převodovky horní Kryt převodovky spodní Plastová matice Klínový řemen pohonu žacího disku Klínový řemen pohonu převodovky Klínový řemen pohonu nápravy Dvouřemenice hnací (na převodovce) Dvouřemenice hnaná (na nápravě) Obr.
- Page 60 BDR-620 Číslo: Obr. 17: Bezpečnostní piktogram - sdružená samolepka Umístění na stroji Obr. 18: Bezpečnostní piktogram - Šipka směr otáčení Obr. 19: Bezp. piktogram Obr. 20: Bezp. piktogram Pojezd stroje Roztočení disku...
- Page 61 Text a ilustrace © 2009 VARI,a.s. Text and illustrations by © 2009 VARI, a.s. Текст и иллюстрации © 2009 VARI, a.s. Text i ilustracie © 2009 VARI,a.s. VL-129-2009...
