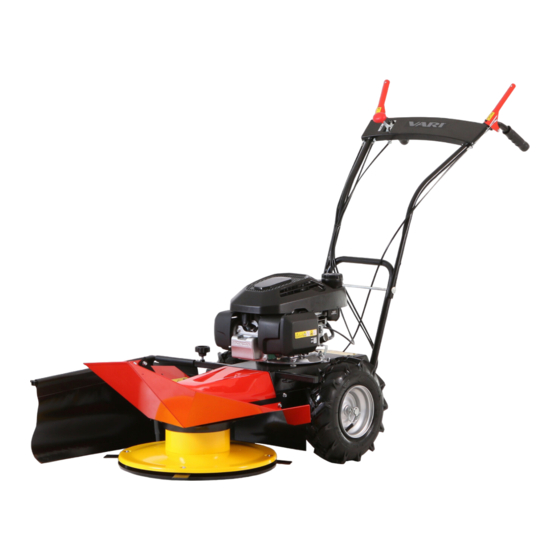

Vari DS-521 Translation Of The Original Instructions

Drum mower
Hide thumbs Also See for DS-521:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 26

Quick Links

See also: Instruction Manual

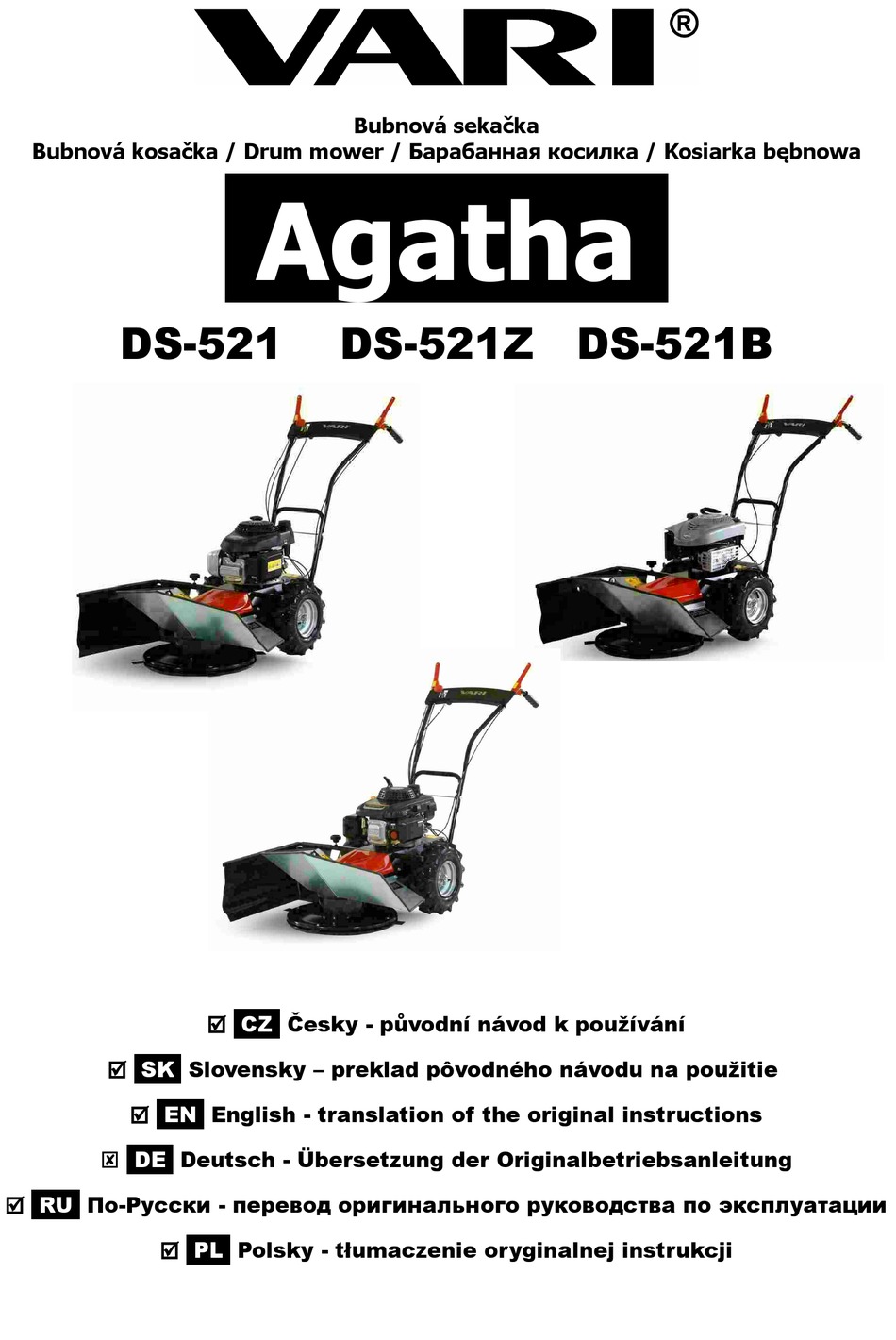

Bubnová sekačka
Bubnová kosačka / Drum mower / Барабанная косилка / Kosiarka bębnowa
Agatha
DS-521
DS-521Z DS-521B
CZ
Česky - původní návod k používání
SK
Slovensky – preklad pôvodného návodu na použitie
EN
English - translation of the original instructions
DE
Deutsch - Übersetzung der Originalbetriebsanleitung
RU
По-Русски - перевод оригинального руководства по эксплуатации
PL
Polsky - tłumaczenie oryginalnej instrukcji

Advertisement

loading
Need help?

Need help?

Do you have a question about the DS-521 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Vari DS-521

Summary of Contents for Vari DS-521

  • Page 1: Cz Návod K Používání

    Bubnová sekačka Bubnová kosačka / Drum mower / Барабанная косилка / Kosiarka bębnowa Agatha DS-521 DS-521Z DS-521B Česky - původní návod k používání  Slovensky – preklad pôvodného návodu na použitie  English - translation of the original instructions ...

  • Page 3: Table Of Contents

    Распокование товара и инструктаж надо требоват у своего продавца как част предпродажного сервиза! Informacje podstawowe  W ramach serwisu przedsprzedażowego poproś sprzedawcę o rozpakowanie urządzenia i wstępny instruktaż obsługi urządzenia. DS-521 Typové označení (Type) Typové označenie (Type) DS-521B Type Типовое обозначение...
  • Page 4 Vážený zákazníku a uživateli! Děkujeme Vám za důvěru, kterou jste nám prokázal koupí našeho výrobku. Stal jste se majitelem stroje ze široké škály strojů a nářadí systému zahradní, farmářské, malé zemědělské a komunální techniky, vyráběné firmou VARI, a.s.. Bubnová sekačka Agatha je zástupce nové...

  • Page 5: Hodnoty Hluku A Vibrac

     Bezpečná svahová dostupnost stroje je 10°.  Veškeré opravy, seřizování, mazání a čištění stroje provádějte za klidu stroje při odpojeném kabelu zapalovací svíčky. 1.2.2 Hodnoty hluku a vibrací Popis DS-521 DS-521B DS-521Z (80,5+1,5dB) (82+2dB) (84+1dB) Deklarovaná emisní hladina akustického tlaku A v místě...
  • Page 6 Na plochách nesmí být pevné předměty v porostu a větší terénní nerovnosti. Sekačka není určena pro parkovou úpravu travních porostů a pro sečení porostů i s minimálním podílem náletových dřevin.  Je zakázáno odstraňovat veškerá ochranná zařízení a kryty ze strojů. 1.3.1.1 Technické údaje Popis Jednotka DS-521 DS-521B DS-521Z Délka 1755 Šířka (včetně boční plenty) Výška...
  • Page 7 Agatha Tabulka 5: Technické informace o motoru 1.3.2 Popis stroje a jeho částí ( Obr. 2 ) je postavena na ocelovém rámu, ke kterému jsou připojeny všechny důležité části stroje. Veškeré Bubnová sekačka Agatha ovládací prvky jsou umístěny na řídítkách. Řídítka jsou k rámu připevněna pomocí šroubového spojení a jsou výškově...
  • Page 8 Agatha 2. Přesuňte páčku akcelerátoru do polohy CHOKE . Polohy =STOP, =MIN, =MAX a =CHOKE páčky akcelerátoru jsou popsány na Obr. 4 . Všechny čtyři popisované hlavní polohy jsou aretovány pomocí jednoduchého systému prolis-výstupek v tělese páčky. 3. Tahem za šňůru ručního startéru nastartujte motor 4.
  • Page 9 Agatha Při sečení v nerovném terénu je nutné dbát na to, aby spodní disk neustále klouzal po zemi a neodskakoval. Odskakování disku má za následek nekvalitní vysečení porostu a nerovné strniště. Nastavte maximální otáčky motoru, nechte roztočit žací disk na maximální otáčky a potom se rozjeďte proti porostu, který chcete sekat. Sečený...
  • Page 10 Agatha  Pokud nejste dostatečně manuálně zručný, svěřte tuto činnost odbornému servisu. 1.5.2 Mazání stroje  Při práci s mazivy dodržujte základní pravidla hygieny a dodržujte předpisy a zákony o ochraně životního prostředí.  Pokud nejste dostatečně manuálně zručný, svěřte tuto činnost odbornému servisu. K zajištění...
  • Page 11 Agatha Stroj se zapnutým pojezdem musí překonat terénní nerovnost vysokou 10 cm – vhodný je např. obrubník. Nastartovaný motor při rychlém zmáčknutí spojky pohonu disku zhasne. Řemen začíná unášet (roztáčí se disk), již v 1/3 kroku páčky spojky pohonu disku. Pokud alespoň...
  • Page 12 Agatha 1.5.5 Servisní intervaly Činnost Před sečením V sezóně Před skladováním Kontrola stavu oleje v motoru dle návodu pro motor Vyčištění vzduchového filtru motoru kontrola každých 10 hod Mytí Odstraňování nečistot a zbytků sečeného porostu po každém sečení Ostření nožů dle potřeby Kontrola nožů...
  • Page 13 Fax: (+420) 325 607 264 Libice nad Cidlinou 289 07 Česká republika E-mail: vari@vari.cz 1.7 Obrazová příloha Obrazová příloha je společná pro všechny jazykové verze. Najdete ji na konci tohoto návodu v kapitole 6 na straně 67. Místo k odevzdání Vám sdělí místně příslušný úřad.

  • Page 14: Sk Návod Na Používanie

    Vážení zákazník a užívateľ! Ďakujeme Vám za dôveru, ktorú ste nám preukázali kúpou nášho výrobku. Stali ste sa majiteľom stroja zo širokej škály strojov a náradí systému záhradnej, farmárskej, malej poľnohospodárskej a komunálnej techniky, vyrábané firmou VARI, a.s.. Bubnová kosačka Agatha je zástupca novej generácie strojov, nadväzujúca na dlhoročnú...
  • Page 15  Bezpečná svahová dostupnosť stroja je 10°.  Všetky opravy, nastavenia, mazanie a čistenie stroja vykonávajte za pokoja stroja pri odpojenom kábli zapaľovacej sviečky. 2.2.2 Hodnoty hluku a vibrácii Popis DS-521 DS-521B DS-521Z (80,5+1,5dB) (82+2dB) (84+1dB) Deklarovaná emisná hladina akustického tlaku...
  • Page 16 Na plochách nesmú byť pevné predmety v poraste a väčšie terénne nerovnosti. Kosačka nie je určená pre parkovú úpravu trávnych porastov a pre kosenie porastov i s minimálnym podielom náletových drevín.  Je zakázané odstraňovať hocijaké ochranné zariadenia a kryty zo strojov. 2.3.1.1 Technické údaje Popis Jednotka DS-521 DS-521B DS-521Z Dlžka 1755 Šírka (vrátane bočnej plenty) Výška 1130 Hmotnosť...
  • Page 17 Agatha Popis Jednotka Hodnota DS-521 DS-521B DS-521Z Motor HONDA GCV160 Briggs & Stratton 675 Series™ VARI XP-200 Maximálne (nastavené) otáčky motora 3200 ± 100 3200 ± 100 3200 ± 100 Maximálny náklon motora (trvale)  20° 15° 15° Maximálny náklon motora (krátkodobo ...
  • Page 18 Agatha 10. Horný plastový kryt remeňa zakliesnite pod dosku motora podľa > 9 späť na rám a pripevnite ho pomocou matíc . Matice s citom, ale dostatočne dotiahnite. 11. Na kratšie rameno nosníka zásterky ( podľa Obr. 1 ) nasaďte podľa Obr. 3 krok >...
  • Page 19 Agatha  Nikdy nenechávajte motor dlhodobo v chode v maximálnych otáčkach alebo na voľnobehu pri vypnutej spojke pohonu žacieho disku a spojke pohonu pojazdových kolies! Môžu sa poškodiť súčiastky pohonu stroja (klinový remeň, remenica, kladka spojky, atď)! 2.4.3 Práca so strojom 2.4.3.1 Záber stroja ...
  • Page 20 Agatha 2.5.1 Pojezdové kolesá Pojazdové kolesá sú dôležitou súčasťou stroja. Kolesá nesú celú hmotnosť stroja, prenášajú silu motora, tlačia stroj do záberu. 2.5.1.1 Tlak v pneumatikách Pre správnu funkciu a pre zaistenie dlhej životnosti pojazdových kolies, zvlášť plášťov je nutné kontrolovať tlak v pneumatikách. Kontrolu vykonávajte pred začatím práce so strojom.
  • Page 21 Agatha Podržte horný disk, aby sa neotáčal a pomocou trubkového kľúča č.16 demontujte skrutkové spojenie noža. Najskôr vyskrutkujte maticu, následne skrutku. Nôž a diely uloženia noža vyberte zo žacieho disku. Zarovnajte ostrie a nabrúste ostrie nožov. Sklon nabrúseného ostria by mal byť...
  • Page 22 Agatha  V prípade, že brzda po správnom nastavení dostatočne nebrzdí, obráťte sa na odborný servis. 2.5.5 Servisné intervaly Činnosť Pred kosením V sezóne Pred skladovaním Kontrola stavu oleja v motore áno podľa návodu pre motor áno Vyčistenie vzduchového filtru motora kontrola každých 10 hod áno...
  • Page 23 Tabuľka 9: Výrobný štítok - príklad 2.6 Adresa výrobcu VARI,a.s. Telefon: (+420) 325 607 111 http://www.vari.cz http://katalognd.vari.cz Opolanská 350 Fax: (+420) 325 607 264 Libice nad Cidlinou 289 07 Česká republika E-mail: vari@vari.cz Miesto k odovzdaniu Vám povie miestne príslušný úrad.
  • Page 24 Agatha 2.7 Obrazová príloha Obrazová príloha je spoločné pre všetkých jazykových verzií. Nájdete ju na konci tohto návodu v kapitole 6 na strane 67. 1) Miesto pre uchopenie vzadu (“U” trubka rámu) 5) Sklopené riadidlá v balení (poloha pre prepravu) 2) Nosník zásterky 6) Sáčik 3) Demontovaný...
  • Page 25 Agatha...

  • Page 26: En User Manual

    Thank you for the confidence you have shown by the purchase of our product. You became the owner of a machine belonging to the vast range of machines and equipment of garden, farm, small agricultural and municipal machinery system manufactured by VARI,a.s..

  • Page 27: Operation Safety

    Any machine repairs, adjustments, greasing and cleaning is to be carried out when the machine is turned off and disconnected the spark disconnected 3.2.2 Noise and vibration values Description DS-521 DS-521B DS-521Z emission level of the acoustic pressure A at...

  • Page 28: Machine Use

    3.3.1 Machine use DS-521 (DS-521B) drum mower is designed and manufactured according to the most current knowledge in the field of small garden and agricultural machinery. It is characterised by its easy handling, quiet, efficient and economy HONDA engine, as well as by trouble-free maintenance.

  • Page 29: Engine Information

    Agatha 3.3.1.2 Engine information Engine Unit Value DS-521 DS-521B DS-521Z Type HONDA GCV-160 Briggs & Stratton 675 Series™ VARI XP-200 Engine displacement Bore x stroke 64 x 50 68,3 x 51,8 70 x 51 Max. power/at rpm (HP) kW/min (HP)

  • Page 30: Putting Into Operation

    Agatha According Pict.1 -put the rear (shorter) screen (7) on the shorter arm of the screen holder (2). Put the side (longer) screen (7) on the longer arm of the screen holder (2). Put the clamp bands (2 pcs) through the holes in the screen holder and draw both bands to fix both screens.

  • Page 31: Work With The Machine

    Agatha  Never leave the engine running at the maximum engine speed for a long time or running idle while the clutch of the cutting blade drive and wheel drive are turned off! The machine drive parts could be damaged (V-belt, belt pulley, clutch pulley, etc.)! 3.4.3 Work with the machine 3.4.3.1 Cutting width...

  • Page 32: Machine Lubrication

    Agatha 3.5.1 Travelling wheels Travelling wheels create an important part of the cutter. Wheels carry the whole weight of the cutter, transfer engine power, and push the cutter into mesh. 3.5.1.1 Tyre pressure Tyre pressure has to be controlled in order to secure proper functioning and long life of the wheels, especially the tyres. Check the pressure before you start using the cutter.

  • Page 33: Tightening Pulleys Adjustment

    Agatha Take the blade and its parts out of the cutting disc. Align the blades and sharpen them. The blade slope should hold 30º angle with the bottom blade level. Check all blade parts for visible marks of damage. In case of damage, exchange the part with a new one. Tighten the blade seating back.

  • Page 34: Service Intervals

    Agatha 3.5.5 Service intervals Activity Before cutting In season Before storage Engine oil level check following the engine user manual Cleaning the engine air filter check every 10 hours Washing Removal of dirt and cut stand remains after each cutting Blades sharpening according to need Check the blades and their placing...

  • Page 35: Machine Washing And Cleaning

    Tab. 9: Nameplate - example 3.6 Manufacturer address VARI,a.s. Phone: (+420) 325 607 111 http://www.vari.cz http://katalognd.vari.cz Opolanská 350 Fax: (+420) 325 607 264 Libice nad Cidlinou 289 07 Česká republika E-mail: vari@vari.cz Collection point information is given by responsible local office.

  • Page 36: Picture Appendix

    Agatha 3.7 Picture appendix The picture appendix is common for all the language versions. You can find it at the end of this manual in the Chapter Pictures. 1) Place for holding at the back (frame U-tube) 2) Screen holder 3) Dismounted disc cover 4) Place for holding the machine at the front(cutting disc) 5) Tilted handlebars in the package (transport position)
  • Page 37 Agatha...

  • Page 38: Ru Руководство По Эксплуатации

    Уважаемый заказчик и пользователь! Благодарим Вас за доверие, которое Вы оказали нам, купив наше изделие. Вы стали владельцем машины из широкой шкалы машин и инструмента системы садовой, фермерской, малой сельскохозяйственной и коммунальной техники, производимой фирмой VARI, a.s.. Дисковая косилка Agatha является...

  • Page 39: Безопасность Эксплуатации

    Agatha  Если в руководстве увидите этот символ, внимательно прочитайте следующий за ним текст!  Если Вы увидите этот символ, соблюдайте осторожность для предупреждения возможности травмирования вашей личности или иных лиц и осторожно прочитайте следующий за символом текст. Таблица 1: Символы 4.2 Безопасность...

  • Page 40: Значения Шума И Вибраций

    Agatha 4.2.2 Значения шума и вибраций DS-521 DS-521B DS-521Z Декларируемый эмиссионный уровень акустического давления A на = (80,5+1,5 dB) = (82+2 dB) = (84+1 dB) месте обслуживающего персонала = 97 dB = 97 dB = 98 d B Гарантированный уровень акустической мощности A...

  • Page 41: Технические Данные

    Agatha 4.3.1.1 Технические данные Единица DS-521 DS-521B DS-521Z Длина x Ширина (включая боковые фартуки) x Высота мм 1730 x 764 x 1180 Масса кг Максимальная ширина захвата косилки см 58,5 Безопасная уклонная доступность.  10° 1990 Обороты косильного диска мин...

  • Page 42: Порядок Сборки Косилки

    Agatha Места для захвата при вынимании из упаковочной коробки (согласно Рис.1 ): впереди за косильный диск , сзади за трубку рамы косилки 4.4.1.1 Порядок сборки косилки Сборка производится в следующем порядке: (Рекомендуем собирать машины вдвоем.) Указания «направо» и «налево» описываются при взгляде с места обслуживания. Согласно...

  • Page 43: Начало Движения (Ход) Косилки

    Agatha Запустите двигатель Рычажком акселератора установите максимальные обороты двигателя (Если двигатель холодный, оставте его примерно 1 минуту прогреваться на максимальных оборотах) Возмите левой рукой левую рукоятку управления Потом медленно нажмите правой рукой рычажок ( на Рис.2 ) на правой рукоятке. ...

  • Page 44: Проблемы При Покосе

    Agatha Если скашиваемый растительный покров очень густой, проросший, подгнивший или полегший, необходимо соразмерно снизить ширину захвата косилки так, чтобы не происходило большое снижение оборотов косильного диска, а этим и к снижению качества кошения. 4.4.3.2.1 Проблемы при покосе  Соблюдайте повышенную осторожность при поднимании косилки и при движении назад! ...

  • Page 45: Смазка Косилки

    Agatha 4.5.2 Смазка косилки  При работе с смазочными материаламы соблюдайте основные правила гигиены и выполняйте требования инструкций и законов касающихся охраны окружающей среды.  Если Вы недостаточно мануально ловки, доверте эту работу специализированному сервису. Для обеспечения безпроблемного и легкого движения всех механических частей, необходимо должное внимание уделять смазке...

  • Page 46: Ременные Передачи - Автоматический Тормоз

    Agatha  Если некоторый нож согнут или значительно изношен, необходима замена всех ножей на косильном диске! 4.5.4 Ременные передачи – автоматический тормоз Косилка оборудованна ремнями современной конструкции, которые не требуют особого ухода. Только необходимо регулярно выполнять их проверку, а в случае, когда на поверхности ремня будут обнаружены трещины или разрывы, обеспечить их замену. Заводскую...

  • Page 47: Сервисные Интервалы

    Agatha Если тормоз не остановит вращающийся диск в указанном выше часовом интервале, необходимо выполнить регулировку Рис.10 и 11 . Регулировочный болт, которым трос управления тормозом тросика управления тормозом прикреплен к раме косилки Рис.10 , завинтите против направления стрелки (в направлении к раме) так, чтобы осевой зазор тросика управления в регулировочном...

  • Page 48: Складирование

    Agatha Проблема Причина Устранение Рычажки управления не трос в наружном корпусе идет туго, наружный корпус изогнут выполните смазку или замените трос возвращаются лопнула пружина возврата замените пружину новой иная неисправность посетите сервис Иная неисправность посетите сервис Таблица 8: Проблемы и их устранение 4.5.7 Складирование...

  • Page 49: Адрес Производителя

    Opolanská 350 Факс: (+420) 325 607 264 Libice nad Cidlinou 289 07 Česká republika E-mail: vari@vari.cz 4.7 Илюстрационное приложение Приложение с рисунком состоиться совместная для всех язычных мутации. Найдите в конце этого рукаводства в статьи Рисунки (стр. 67). 1) Место для захвата сзади („U“ трубка рамы) 5) Опущенные...
  • Page 50 Agatha Рис. 9: Место смазки Рис. 10: Регулировка натяжных роликов устройства движения Рис. 11: Ролик муфты привода диска - тормоз Рис. 12: Трасса клиновидного ремня Рис. 13: Графический символ безопасности Устройство двищения косилки Рис. 14: Графический символ безопасности Раскручивание диска Рис.
  • Page 51 Agatha...

  • Page 52: Pl Instrukcja Obsługi

    5.1 Wstęp Drogi kliencie i użytkowniku! Dziękujemy z zaufanie jakim nas obdarzyłeś nabywając nasz produkt. Stałeś się właścicielem urządzenia należącego do szerokiego asortymentu urządzeń przeznaczonych do prac ogrodniczych, drobnych maszyn rolniczych oraz komunalnych produkowanych przez VARI a.s.. Kosiarka tarczowa Agatha jest przedstawicielem nowej generacji maszyn, kontynuując wieloletnią...
  • Page 53  Wszelkiego rodzaju naprawy, regulacje, smarowania oraz czyszczenie mogą być przeprowadzane wyłącznie przy wyłączonym urządzeniu oraz odłączonym przewodzie zasilania świecy zapłonowej. 5.2.2 Poziom hałasu i wibracji Opis DS-521 DS-521B DS-521Z Deklarowany poziom emisji ciśnienia akustycznego A działającego na = (80,5+1,5 dB)

  • Page 54: Specyfikacja Techniczna Kosiarki

     Zdejmowanie elementów ochronnych oraz obudowy urządzenia jest zabronione. 5.3.1.1 Specyfikacja techniczna kosiarki Jednostka DS-521 DS-521B DS-521Z Długość x Szerokość (łącznie z ekranem bocznym) x Wysokość 1730 x 764 x 1180 Masa Maksymalna szerokość...

  • Page 55: Specyfikacja Techniczna Silnika

    Agatha 5.3.1.2 Specyfikacja techniczna silnika Motor Jednostka Wartość DS-521 DS-521B DS-521Z Typ silnika HONDA GCV-160 Briggs&Stratton 675 VARI XP-200 Series™ Pojemność Średnica cylindra x skok tłoka 64 x 50 68,3 x 51,8 70 x 51 Moc maksymalna (KM) przy rpm...

  • Page 56: Wprawianie Kosiarki W Ruch

    Agatha Zgodnie z rys. 1 - połóż tylną (krótsza) osłonę na krótsze ramię zaczepu osłony . Połóż boczną osłonę (dłuższą) dłuższe ramię zaczepu osłony . Przyłóż opaskę zaciskową (2 sztuki) wzdłuż otworów w zaczepie osłony i wprowadź obie opaski aby połączyć obie osłony. Zgodnie z rys.

  • Page 57: Praca Z Kosiark

    Agatha 5.4.3 Praca z kosiarką 5.4.3.1 Szerokość koszenia  Szerokość koszenia musi być zawsze dostosowana do gęstości koszonego trawnika! Nie zaleca się stosowania maksymalnej dopuszczalnej szerokości koszenia ( tabela 4 ) na jaką zezwala konstrukcja dysku. W terenie operator nie jest w stanie kierować kosiarką na tyle precyzyjnie aby kosić równe pasy całą szerokością dysku bez pozostawiania nieskoszonych resztek.

  • Page 58: Smarowanie Kosiarki

    Agatha 5.5.1 Koła jezdne Koła jezdne stanowią ważną część kosiarki. Koła dźwigają cały ciężar urządzenia, przenoszą napęd i popychają kosiarkę w gąszcz trawnika. 5.5.1.1 Ciśnienie w oponach Należy regularnie mierzyć ciśnienie powietrza w oponach. W ten sposób zapewnimy właściwą pracę i długą żywotność kół, a w szczególności opon.

  • Page 59: Wymiana Paska Klinowego

    Agatha  Silnik musi być wyłączony oraz przewód świecy zapłonowej musi być od niej odłączony. Kolejność postępowania przy wymianie: (zgodnie z rys. 12 ): Przytrzymaj górny dysk tak, aby się nie obracał i odkręć noże używając klucza nasadowego nr 16. Najpierw odkręć nakrętkę, a następnie śrubę.
  • Page 60 Agatha 5.5.4.2 Kontrola działania i regulacja hamulca Sprawdzaj działanie hamulca automatycznego po każdych 10 godz. pracy kosiarki. (Bieżąca kontrola może być przeprowadzana podczas koszenia). Za każdym razem gdy zwalniasz dźwignię sprzęgła napędu dysku tnącego hamulec automatyczny musi zatrzymać dysk w przeciągu 5 sekund. ...

  • Page 61: Mycie I Czyszczenie Kosiarki

    Agatha nie można zatrzymać kosiarki uszkodzona jest przekładnia pasowa wymienić na nową linki ciasno się przesuwają w płaszczu; są pogięte nasmaruj lub wymień linki naciągnięty mechanizm napinający nie powraca nasmarować można zatrzymać dysku naciągnięty mechanizm napinający nie powraca nasmarować tnącego dźwignie sterujące nie powracają...

  • Page 62: Adres Producenta

    1004400101.0413.00004 (produkt.miesiąc i rok.numer) Numer zamówienia: CN° 4400 Tabliczka 9: Tabliczka znamionowa – przykład 5.6 Adres producenta VARI,a.s. Telefon: (+420) 325 607 111 http://www.vari.cz http://katalognd.vari.cz Opolanská 350 Fax: (+420) 325 607 264 Libice nad Cidlinou 289 07 Česká republika E-mail: vari@vari.cz...
  • Page 63 Agatha 5.7 Załącznik z rysunkami Rysunki są wspólne dla wszystkich wersji językowych. Możesz je znaleźć na końcu instrukcji w rozdziale Rysunki. 1) Miejsce z tyłu do trzymania kosiarki (pałąk ramy) 5) Obrócona rękojeść w opakowaniu (w pozycji do 2) Uchwyt osłony transportu) 3) Zdjęta pokrywa dysku 6) Worek...

  • Page 64: Cz Obrázky Sk Obrázky En Pictures Ru Рисунки Pl Rysunky

    Obrázky Obrázky Pictures Рисунки Rysunky Obr. 1: Vybalení stroje Obr. 2: Popis hlavních částí Místo pro uchopení vzadu („U“ trubka rámu) Páčka spojky pohonu disku Kryt řemene Nosník zástěrky Páčka spojky pojezdu Rám – trubka Demontovaný kryt disku Upevňovací šroub řídítek Rukojeť...
  • Page 65 Agatha > 9 > 10 > 11 M6x16 M6x12 M6x16 Obr. 3: Sestavení stroje STOP Motor neběží. Motor běží ve volnoběžných otáčkách. (poloha želva) Používá se pro zhasnutí  nastartovaného motoru Krátkodobá přestávka v  Odstavení stroje práci  Doplňování paliva ...
  • Page 66 Agatha Obr. 9: Mazací místo Obr. 8: Mazací místo Obr. 11: Kladka spojky pohonu disku - brzda Obr. 10: Seřízení napínacích kladek pojezdu Obr. 14: Bezp. piktogram Obr. 13: Bezp. piktogram Roztočení disku Pojezd stroje Obr. 12: Trasa klínového řemene...
  • Page 67 Agatha Číslo: Umístění na stroji Obr. 15: Bezpečnostní piktogram – sdružená samolepka Obr. 16: Bezpečnostní piktogram - Šipka směr otáčení Umístění na stroji Obr. 17: Bezpečnostní piktogram – nebezpečný prostor Umístění na stroji...
  • Page 68 Text a ilustrace  2013 VARI, a.s. Text a ilustrácie  2013 VARI, a.s. Text and illustrations by  2013 VARI, a.s. Текст и иллюстрации  2013 VARI, a.s. Text i ilustracie  2013 VARI, a.s. VL-180-2013...
