  • Page 1: User Manual

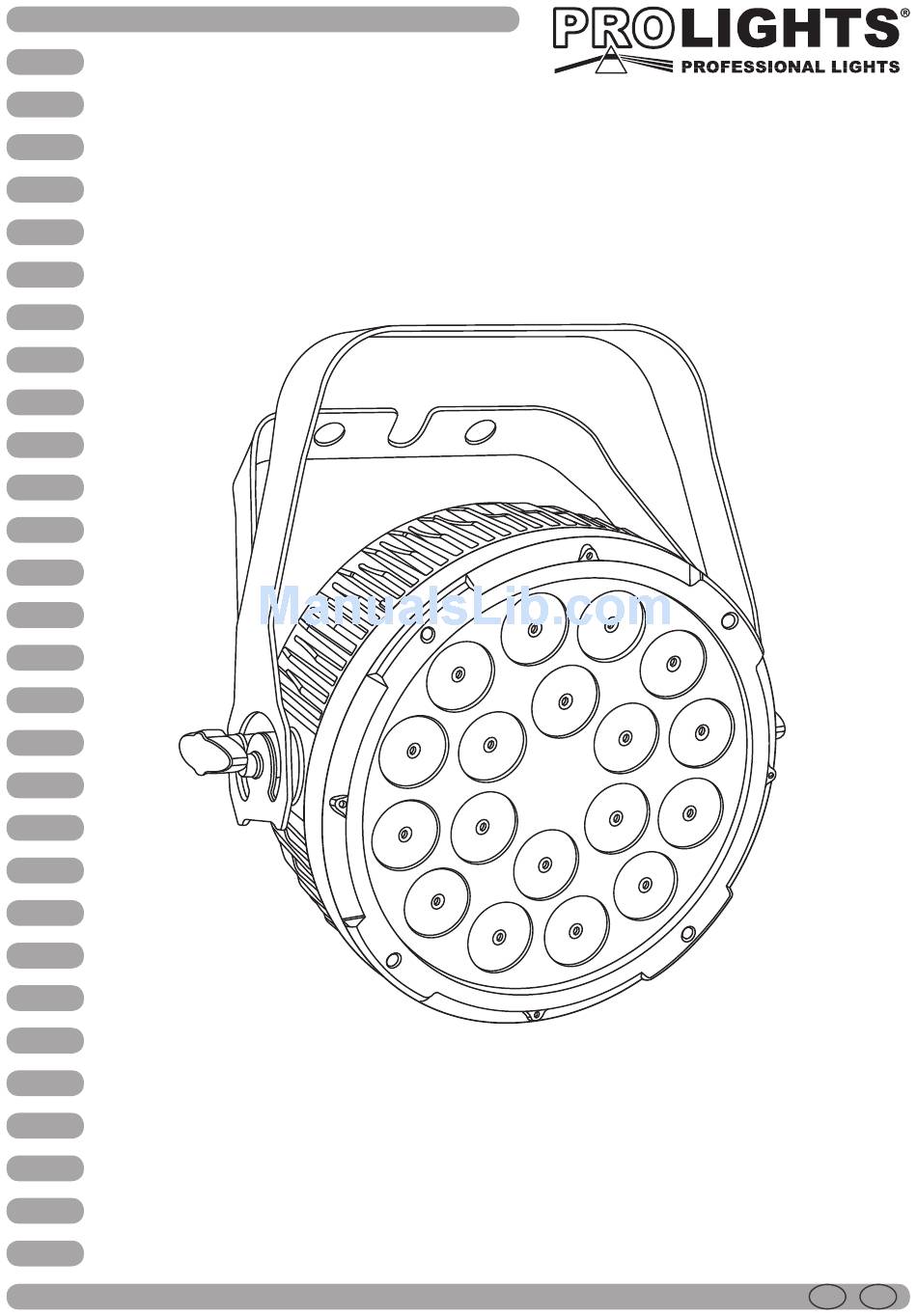

    LUMIPAR18QPRO SUPER SLIM LED PAR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    LUMIPAR 18QPRO INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Sicurezza

    LUMIPAR 18QPRO ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMIPAR 18QPRO INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    LUMIPAR 18QPRO - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR18QPRO è un ParLED per utilizzo professionale dal corpo super-slim, concepito per essere un potente wash-light in applicazione Rental/Touring. La sorgente luminosa si compone di 18x8W RGBW/FC LEDs ad alta efficienza, concepita offrire una generazione cromatica avanzata, con pieno controllo sulla saturazione e temperatura del colore.

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPAR 18QPRO 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.1 1. STAFFA DI MONTAGGIO 6. POWER IN (connettore di potenza Neutrik) 2. MANOPOLA DI FISSAGGIO per la staffa di per il collegamento ad una presa di rete montaggio (100-240V~/50-60Hz) tramite il cavo rete in 3.

  • Page 8: Installazione

    LUMIPAR 18QPRO - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPAR18QPRO può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    LUMIPAR 18QPRO - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR18QPRO, inserire la spina del cavo di alimentazione in una presa di rete (240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    LUMIPAR 18QPRO 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Auto Speed 5 Automatic programs < Auto 1 > < Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 > <...
  • Page 11 LUMIPAR 18QPRO Fix Hours Fixture running time 0-9999H < 0 H > Default: 0H Version < V1.1 > Address Address DMX address (001-512) < 001 > < 512 > Channel Channel DMX Channel < 4Ch > < 4Ch > < 5Ch > <...

  • Page 12: Modalità Auto Show

    LUMIPAR 18QPRO 3.4 MODALITÀ AUTO SHOW Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente: • Premere il tasto MENU fino a quando sul display non appare [AUTO], quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per scorrere al programma show desiderato (AUTO1 - AUTO5) e confermare con il tasto ENTER.

  • Page 13: Configurazione Canale Dmx

    LUMIPAR 18QPRO 3.8 CONFIGURAZIONE CANALI DMX Il LUMIPAR18QPRO dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare [CHANNEL], quindi premere il tasto ENTER. • Attraverso i tasti UP/DOWN selezionare la configurazione dei canali DMX che si desidera (4CH - 5CH - 10CH).

  • Page 14: Collegamenti Della Linea Dmx

    LUMIPAR 18QPRO 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR...

  • Page 15: Tabella Canali Dmx

    LUMIPAR 18QPRO 3.12 TABELLA CANALI DMX CH10 CH Function in Ch 10 mode Value CH Function in Ch 10 mode Value MASTER DIMMER AUTO SPEED ADJUSTMENT 0% - 100% 000 - 255 Slow - Fast 000 - 255 DIMMER SPEED 0% - 100% 000 - 255 Bulti-in Dimmer...

  • Page 16: Funzioni Dispositivo

    LUMIPAR 18QPRO 3.13 FUNZIONI DISPOSITIVO Per il LUMIPAR18QPRO è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare [DIM MODE], quindi premere il tasto ENTER.

  • Page 17: Calibrazione Bianco

    LUMIPAR 18QPRO 3.15 CALIBRAZIONE BIANCO Per impostare il bilanciamento del bianco intervenendo sui parametri [R], [G], e [B]. • Premere il tasto MENU fino a quando sul display non appare [WHITE BALANCE], quindi premere il tasto ENTER. • Selezionare il canale [R], [G], e [B] attraverso i tasti UP/DOWN. • Per confermare premere il tasto ENTER.

  • Page 18: Manutenzione

    LUMIPAR 18QPRO - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 LUMIPAR 18QPRO TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 22: Safety

    LUMIPAR 18QPRO WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    LUMIPAR 18QPRO GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    LUMIPAR 18QPRO - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPAR18QPRO is a super-slim ParLED for professional use, designed to be a powerful wash-light in Rental/Touring applications. It’s equipped with 18 x 8W high efficiency RGBW/FC LEDs light source, conceived to offer an advanced color generation, with full control on color saturation and temperature.

  • Page 25: Operating Elements And Connections

    LUMIPAR 18QPRO 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 1. MOUNTING BRACKET 6. POWER IN (Neutrik connector) for connection 2. LOCKING KNOB for the mounting bracket. to a socket (100-240V~/50-60Hz) via the 3. DMX OUT (3-pole XLR): supplied mains cable 1= ground, 2 = DMX -, 3 = DMX + 7.

  • Page 26: Installation

    LUMIPAR 18QPRO - 2 - INSTALLATION 2.1 MOUNTING LUMIPAR18QPRO may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 27: Functions And Settings

    LUMIPAR 18QPRO - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 28: Menu Structure

    LUMIPAR 18QPRO 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Auto Speed 5 Automatic programs < Auto 1 > < Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 > <...
  • Page 29 LUMIPAR 18QPRO Fix Hours Fixture running time 0-9999H < 0 H > Default: 0H Version < V1.1 > Address Address DMX address (001-512) < 001 > < 512 > Channel Channel DMX Channel < 4Ch > < 4Ch > < 5Ch > <...

  • Page 30: Auto Show Mode

    LUMIPAR 18QPRO 3.4 AUTO SHOW MODE If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows [AUTO], then press the button ENTER. • Press the button UP/DOWN to switch between the show (AUTO 1 - AUTO 5).

  • Page 31: Dmx Configuration

    LUMIPAR 18QPRO 3.8 DMX CONFIGURATION LUMIPAR18QPRO is equipped with different DMX configuration. • Press the button MENU so many times until shows [CHANNEL], and press the button ENTER to confirm. • Select the desired DMX configuration (4CH - 5CH - 10CH)) through the buttons UP/DOWN. The tables on page 13 indicate the operating mode and DMX value.

  • Page 32: Connection Of The Dmx Line

    LUMIPAR 18QPRO 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative...

  • Page 33: Dmx Control

    LUMIPAR 18QPRO 3.12 DMX CONTROL CH10 CH Function in Ch 10 mode Value CH Function in Ch 10 mode Value MASTER DIMMER AUTO SPEED ADJUSTMENT 0% - 100% 000 - 255 Slow - Fast 000 - 255 DIMMER SPEED 0% - 100% 000 - 255 Bulti-in Dimmer 000 - 051...

  • Page 34: Fixture Settings

    LUMIPAR 18QPRO 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows [DIM MODE], and press the button ENTER to confirm. • Press the button UP/DOWN to select [Off - DIM1 - DIM2 - DIM3].

  • Page 35: White Calibration

    LUMIPAR 18QPRO 3.15 WHITE CALIBRATION Enter the White balance to adjust the RGB parameter to make different whites. • Press the button MENU so many times until shows [WHITE BALANCE], and press the button ENTER to con- firm. • Select [R], [G] and [B], through the buttons UP/DOWN. • Press MENU button to confirm.

  • Page 36: Maintenance

    LUMIPAR 18QPRO - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
