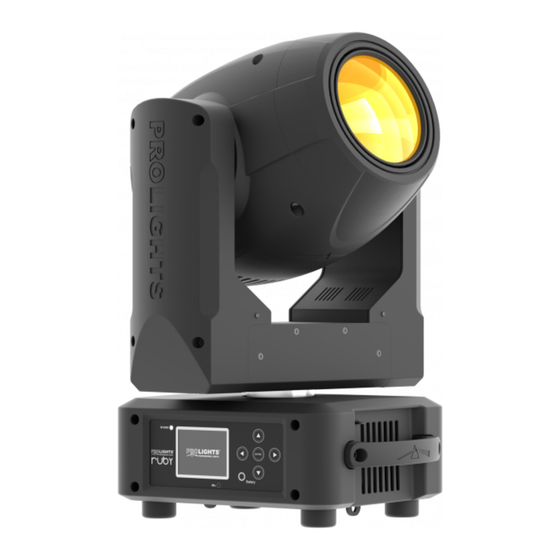

  • Page 1 RUBY BEAM MOVING HEAD MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 21 Reset delle funzioni 3. 22 Funzioni speciali 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • RUBY • Staffa di fissaggio • Manuale utente...

  • Page 4: Sicurezza

    RUBY ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    RUBY INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    Ultra potente, leggero e silenzioso, è stato progettato per emettere un fascio di luce puro e concentrato, super parallelo ed halo-free. RUBY apre le porte ad un nuovo livello di libertà creativa nella generazione di effetti di fasci nell’aria, offrendo 14 colori, 17 gobos, focus, prisma rotante 8 facce, prisma rotante lineare 6 facce, frost e shutter.
  • Page 7 RUBY • Prisma circolare a otto facce con rotazione bidirezionale a velocità variabile • Prisma lineare a sei facce con rotazione bidirezionale a velocità variabile • Filtro frost per creare fasci dai contorni soft • Auto & SoundActive show, con scene editabili dal Menu e funzionamento Master/slave Elettronica • Display LCD a colori ad alta risoluzione per accesso semplificato al menu di controllo, configurazione e...
  • Page 8 RUBY Disegno tecnico 2° 5.0m 393000lx 0.22m 10.0m 104000lx 0.44m 15.0m 42730lx 0.66m Lux Center Beam Angle: 2° Beam Width Diagramma di luminosità Fig.1...

  • Page 9: Elementi Di Comando E Di Collegamento

    RUBY 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. INDICATORE LED "WDMX" 5. MICROFONO 6. PANNELLO DI CONTROLLO con display LCD e 6 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 10: Installazione

    RUBY - 2 - INSTALLAZIONE 2.1 LAMPADA Si raccomanda l’uso di lampade Osram Sirius HRI 132W. Assicurarsi che la lampada sia compatibile con il voltaggio dell’impianto elettrico usato. Se lampada viene fatta operare con un voltaggio superiore al suo voltaggio nominale potrebbe essere danneggiata o la sua durata notevolmente ridotta.
  • Page 11 RUBY RUBY può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega, sono da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione in senso orario (fino all’arresto).

  • Page 12: Funzioni E Impostazioni

    NOTA - L’unità è dotata di batteria tampone per accensione dell’interfaccia display anche senza alimenta- zione. 3.2 IMPOSTAZIONE BASE RUBY dispone di un display LCD e di 6 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.5). Battery...

  • Page 13: Struttura Menu

    RUBY 3.3 STRUTTURA MENU MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Turn On/Off ON/OFF ð Automatic ON/OFF ð DMX Control ON/OFF ð Max Temperature Value (60°-130° C) ð ð Lamp Adjust...
  • Page 14 RUBY Shutter Colors Gobos Others ð ð Movement Pan Reverse ON/OFF ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð Pan/Tilt Mode Standard/Smooth ð ð UI Set Mic Sens. Value (00-99%) ð No Signal Close/Hold/Auto/Music ð Temperature C/F Celsius/Fahrenheit ð...

  • Page 15: Modalità Slave Receive

    Master e le altre funzioneranno come Slave con lo stesso effetto. Inoltre, un’unità Master RUBY può inviare fino a 3 diversi gruppi di dati alle unità Slave, ossia può guidare 3 diverse unità Slave che eseguono 3 parti di programma differenti. L’unità Master invia le 3 parti del programma in un loop continuo mentre le unità...

  • Page 16: Operazioni In Modalità Automatica

    RUBY Servirsi dei connettori DMX del RUBY e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 19. 3.5 OPERAZIONI IN MODALITÀ AUTOMATICA L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è...

  • Page 17: Modalità Scenes Records

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 MODALITÀ SCENES RECORD RUBY è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione.

  • Page 18: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.11 CONFIGURAZIONI CANALI DMX RUBY dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto ENTER per accedere al menu principale.

  • Page 19: Indirizzamento Dmx

    Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è sufficiente collegare RUBY al controller. Il proiettore dispone di configurazione dei canali DMX a cui si può accedere dal pannel- lo di controllo. Per poter comandare RUBY con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX.

  • Page 20: Collegamenti Della Linea Dmx

    RUBY 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 21: Canali Dmx

    RUBY 3.15 CANALI DMX STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 MOVEMENT SPEED...
  • Page 22 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 23 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 25 216 - 224 Position 26 (half orange plus half blue) 225 - 233 Position 27 234 - 242 Position 28 (half blue plus half red)
  • Page 24 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 14 084 - 086 Position 15 087 - 089 Indexed with Bounce Position 1 090 - 098 Position 2 099 - 101 Position 3...
  • Page 25 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 12 154 - 167 Position 13 168 - 181 Position 14 182 - 195 Position 15 196 - 209 Position 16 210 - 223...
  • Page 26 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 10 054 - 055 Position 11 056 - 057 Position 12 058 - 059 Position 13 060 - 061 Position 14 062 - 063...
  • Page 27 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Reverse Spin Stop to fastest 224 - 255 FOCUS Continuous Focus IN to Focus OUT 000 - 255 CONTROL Normal 000 - 007 Reset All 008 - 015 Pan&Tilt Reset...
  • Page 28 RUBY Posizione 1 Posizione 2 Posizione 3 Posizione 4 Posizione 5 Posizione 6 Open Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Posizione 7 Posizione 8 Posizione 9 Posizione 10 Posizione 11 Posizione 12 Gobo 6 Gobo 7...

  • Page 29: Impostazione Controllo Wireless

    RUBY 3.16 IMPOSTAZIONE CONTROLLO WIRELESS Per abilitare la modalità di controllo wireless procedere nel seguente modo: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 30: Impostazioni Display

    - Brand Show - Visualizzazione del brand. Questa funzione permette di scegliere se visualizzare o meno il brand “PROLIGHTS” sul display. Selezionare ON per attivare la funzione oppure OFF per disattivarla. - Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo, per evitare, ad esempio, manomissioni delle impostazioni.

  • Page 31: Reset Delle Funzioni

    • Premere il tasto ENTER per confermare la scelta ed attendere il ripristino della funzione selezionata. 3.22 FUNZIONI SPECIALI Per RUBY è possibile accedere alle seguenti funzioni speciali: No Signal Selezionare questa funzione per impostare la modalità di funzionamento preferita da attivare nel caso in cui nell’unità...
  • Page 32 • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. Fixture ID e RDM RUBY possiede la funzione di RDM (Remote Device Management) che rende possibile il controllo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’unità.
  • Page 33 RUBY • Tramite i tasti direzionali inserire la password 050 e premere il tasto ENTER per confermare. • Una volta inserita la password è possibile impostare il PID Code, necessario per controllare l’unità con il protocollo RDM. Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare PID Code e pre- mere il tasto ENTER per confermare.

  • Page 34: Manutenzione

    RUBY - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 35: Risoluzione Dei Problemi

    RUBY 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 36 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 37 3. 20 Fixture information 3. 21 Reset functions 3. 22 Special functions 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • RUBY • Mount bracket • User manual...

  • Page 38: Safety

    RUBY WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 39: General Information

    RUBY GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 40: Introduction

    6f linear prism, frost and shutter. Extreme speed and precision of movements is guaranteed by the ultra- lightweight chassis and by usage of 3-step motors, allowing RUBY to be as fast as the moving mirror of scanners in its movements.SHINE series electronic design offers advanced features as colorful high-defi- nition LCD display with multi-language Menu, battery backup, RDM, hibernation, color bounce, advanced diagnostic and color managment system.
  • Page 41 RUBY • Easy access to gobo wheels for replacement • 8-facet circular prism effect, bi-directional rotation with variable speed • 6-facet linear prism effect, bi-directional rotation with variable speed • Frost filter softening beam outlines • Auto & SoundActive show, with editable scenes from Menu with Master/Slave function Electronics • Color LCD display with high resolution for simplified access to control menu, configuration and DMX...
  • Page 42 RUBY Technical drawing 2° 5.0m 393000lx 0.22m 10.0m 104000lx 0.44m 15.0m 42730lx 0.66m Lux Center Beam Angle: 2° Beam Width Photometric data Fig.1...

  • Page 43: Operating Elements And Connections

    RUBY 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. LED INDICATOR "WDMX" 5. MICROPHONE 6. CONTROL PANEL with LCD display and 6 buttons used to access the control panel functions and manage them. 7. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 8.

  • Page 44: Installation

    RUBY - 2 - INSTALLATION 2.1 LAMP We recommend that you use Osram Sirius HRI 132W. Make sure that the lamp you use is compatible with local voltage. If the lamp is operated with a voltage surpassing its nominal operating voltage, it can be damaged or its service life reduced considerably.
  • Page 45 RUBY The RUBY may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. Ac- cording to the figure, the bolts of the brackets are placed into the openings provided in the base plate and turned clockwise until they lock (to the stop).

  • Page 46: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the RUBY is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to con- nect the unit to a socket which can be switched on and off via light switch.

  • Page 47: Menu Structure

    RUBY 3.3 MENU STRUCTURE MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Turn On/Off ON/OFF ð Automatic ON/OFF ð DMX Control ON/OFF ð Max Temperature Value (60°-130° C) ð ð Lamp Adjust...
  • Page 48 RUBY Shutter Colors Gobos Others ð ð Movement Pan Reverse ON/OFF ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð Pan/Tilt Mode Standard/Smooth ð ð UI Set Mic Sens. Value (00-99%) ð No Signal Close/Hold/Auto/Music ð Temperature C/F Celsius/Fahrenheit ð...

  • Page 49: Slave Receive Mode

    RUBY ð ð Reload Default Basic Reload ON/OFF ð Program Reload ON/OFF ð Password 050 (insert to unlock the following settings) ð Private Reload ON/OFF ð All Reload ON/OFF ð ð Program Play DMX Receive ð Slave Receive Part 1 Receive/Part 2 Receive/Part 3 Receive ð...

  • Page 50: Operation In Automatic Mode

    Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the RUBY and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 17.

  • Page 51: Scenes Record Mode

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.6 SCENES RECORD MODE RUBY is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

  • Page 52: Sensitivity Microphone

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.11 DMX CONFIGURATION The RUBY has 5 DMX channel configurations which can be accessed from the control panel. • Press the ENTER button to access the main menu.

  • Page 53: Dmx Addressing

    For operation via light control unit with DMX512 protocol, is sufficient connect the controller to RUBY. To able to operate the RUBY with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the RUBY.

  • Page 54: Connection Of The Dmx Line

    RUBY 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 55: Dmx Control

    RUBY 3.15 DMX CONTROL STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 MOVEMENT SPEED...
  • Page 56 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 57 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 25 216 - 224 Position 26 (half orange plus half blue) 225 - 233 Position 27 234 - 242 Position 28 (half blue plus half red)
  • Page 58 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 14 084 - 086 Position 15 087 - 089 Indexed with Bounce Position 1 090 - 098 Position 2 099 - 101 Position 3...
  • Page 59 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 12 154 - 167 Position 13 168 - 181 Position 14 182 - 195 Position 15 196 - 209 Position 16 210 - 223...
  • Page 60 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Position 10 054 - 055 Position 11 056 - 057 Position 12 058 - 059 Position 13 060 - 061 Position 14 062 - 063...
  • Page 61 RUBY STAND EXTEN BAS-8 BAS-16 FUNCTION Value 14 Ch 17 Ch 11 Ch 13 Ch Reverse Spin Stop to fastest 224 - 255 FOCUS Continuous Focus IN to Focus OUT 000 - 255 CONTROL Normal 000 - 007 Reset All 008 - 015 Pan&Tilt Reset...
  • Page 62 RUBY Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Open Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Gobo 6 Gobo 7...

  • Page 63: Wireless Control Settings

    RUBY 3.16 WIRELESS CONTROL SETTINGS To enable wireless control mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu.

  • Page 64: Display Settings

    - Bright Display - Backlight Brightness. Use the arrow buttons to select a value from 0-31. - Brand Show - Displaying the brand. This function allows you to show the brand “PROLIGHTS” on the display. Select ON to activate or OFF to disable.

  • Page 65: Fixture Information

    • Press the ENTER button to confirm your choice and wait for the recovery of the selected function. 3.22 SPECIAL FUNCTIONS For the RUBY you can access the following special functions: No Signal Select this feature to set the preferred mode of operation to be activated in case the drive is not present no DMX signal input: • Press the ENTER button to access the main menu.
  • Page 66 RUBY • Press the ENTER button to confirm your choice. • Press the LEFT button repeatedly to exit the menu and save changes. Fans Mode Select this function to set the fans operation mode: • Press the ENTER button to access the main menu.
  • Page 67 RUBY TER to confirm. • Use the arrow keys to enter the PID Code, then press the ENTER button to confirm your choice. • Press the LEFT button repeatedly to exit the menu and save changes. Calibration Select this function to calibrate and adjust the wheels of the effects in their correct positions: • Press the ENTER button to access the main menu.

  • Page 68: Maintenance

    RUBY - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 69: Troubleshooting

    RUBY 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
