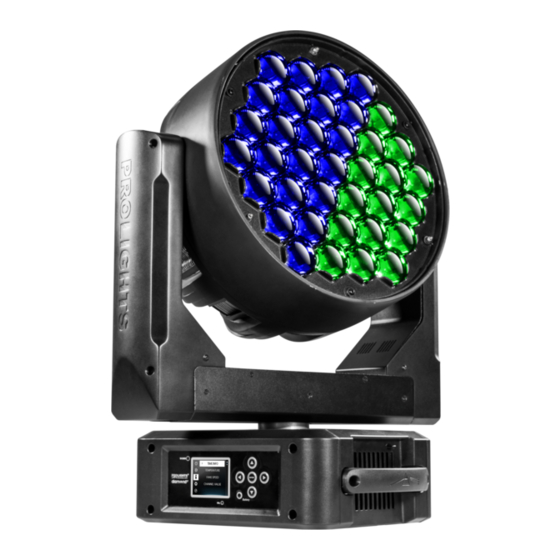

DIAMOND37
MOVING HEAD
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading

Related Manuals for ProLights DIAMOND37

Summary of Contents for ProLights DIAMOND37

  • Page 1 DIAMOND37 MOVING HEAD USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 23 Special functions 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting • DIAMOND37 Packing content • Mount bracket • Power supply cable and signal cable • Safety rope • User manual...

  • Page 4: General Instructions

    DIAMOND37 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    LDs. DIAMOND37 is equipped with 37x15W RGBW/Full Color Osram Ostar LEDs driven to 1A and it is the bright- est LED fixture in its category offering one of the highest lumen/W ratio in the industry, through the com- bination of high-end LED source, new optic design ,and the most advanced liquid-cooling system and PSU managment on the maket.
  • Page 6 DIAMOND37 BODY • Pan Angle: 630° • Tilt Angle: 265° • Pan/Tilt Resolution: 8/16 bit • Feedback: Automatic repositioning after accidental movement • Body: Aluminium structure with hi-resistance polycarbonate cover • Body Color: Black CONTROL • Protocols: DMX512, RDM, Art-Net •...
  • Page 7 DIAMOND37 Technical drawing 6°- 66° 30440/5200lx 0.7/2.8m 5.0m 15530/1914lx 0.9/4.8m 7.5m 6750/880lx 1.5/9.78m Lux Center Beam Angle: 6°- 66° Beam Width Photometric data Fig.1...

  • Page 8: Operating Elements And Connections

    DIAMOND37 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. LED INDICATOR "W-DMX" 5. MICROPHONE 6. CONTROL PANEL with LCD display and 5 button used to access the control panel functions and manage them. 7. EtherCON connector Signal IN/ 8.

  • Page 9: Installation

    2.1 MOUNTING The DIAMOND37 may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 10: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the DIAMOND37 is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 11: Menu Structure

    DIAMOND37 3.3 MENU STRUCTURE MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð Art-Net Value (1-491) ð ð Light Max Temperature Value (60°-139° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð...
  • Page 12 DIAMOND37 ð Pattern Byte 10 Value (000-255) ð Pattern Byte 11 Value (000-255) ð Pattern Byte 12 Value (000-255) ð Pattern Byte 13 Value (000-255) ð Pattern Byte 14 Value (000-255) ð Pattern Byte 15 Value (000-255) ð Pattern Byte 16 Value (000-255) ð...
  • Page 13 DIAMOND37 ð ð Users User Mode Standard/Extended1/Extended2/Basic/... ð Edit User Max Channel/Control/Pan/Pan Fine/Tilt/Tilt Fine... ð ð Fixture Set Theatre Mode On/Off ð Frequency 60Hz... (1200Hz) ð ð Calibration Password 050 (insert to unlock the following settings) ð Value (-128-127) ð...

  • Page 14: Slave Receive Mode

    Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the DIAMOND37 and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 17.

  • Page 15: Scenes Record Mode

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.6 SCENES RECORD MODE DIAMOND37 is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

  • Page 16: Music Mode

    DIAMOND37 3.7 MUSIC MODE In music mode, via its integrated microphone, the unit can be controlled by music with a clear rhythm in the bass range. If the music control should not work optimally, increase the volume or reduce the distance between the sound source and the light effect unit or alternatively increase the sensitivity of the micro- phone.

  • Page 17: Dmx Configuration

    For operation via light control unit with DMX512 protocol, is sufficient connect the controller to DIA- MOND37. To able to operate the DIAMOND37 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the DIAMOND37.

  • Page 18: Connection Of The Dmx Line

    DIAMOND37 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 19: Dmx Control

    DIAMOND37 3.15 DMX CONTROL STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 MOVEMENT SPEED...
  • Page 20 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 21 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 22 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch PATTERNS Dinamic Pattern 3 048 - 055 Dinamic Pattern 4 056 - 063 Dinamic Pattern 5 064 - 071 Dinamic Pattern 6 072 - 079 080 - 087...
  • Page 23 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch PATTERN BYTE 2 Direct access to Pattern of LED3 & LED4 000 - 255 PATTERN BYTE 3 Direct access to Pattern of LED5 & LED6 000 - 255 PATTERN BYTE 4 Direct access to Pattern of LED7 &...
  • Page 24 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch BLUE PIXEL 1 LED Off 000 - 127 LED On 128 - 255 WHITE PIXEL 1 LED Off 000 - 127 LED On 128 - 255 ..
  • Page 25 DIAMOND37 23 24 25 26 22 10 11 12 21 9 3 4 13 28 20 8 2 1 5 14 29 15 30 37 19 7 6 36 18 17 16 35 34 33 32 Fig.8 - LEDs numbering...

  • Page 26: Wireless Control Settings

    DIAMOND37 3.16 WIRELESS CONTROL SETTINGS To enable wireless control mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu.

  • Page 27: Lamp Settings

    DIAMOND37 • Use the UP/DOWN button to select the option proposed and press the ENTER button to confirm the setting. - Pan Reverse - Pan rotation in the opposite direction. Select OFF to deactivate the function (normal setting); ON to activate the function (Pan Reverse).

  • Page 28: Fixture Information

    - Bright Display - Backlight Brightness. Use the arrow buttons to select a value from 0-31. - Brand Show - Displaying the brand. This function allows you to show the brand “PROLIGHTS” on the display. Select ON to activate or OFF to disable.

  • Page 29: Special Functions

    DIAMOND37 3.23 SPECIAL FUNCTIONS For the DIAMOND37 you can access the following special functions: No Signal Select this feature to set the preferred mode of operation to be activated in case the drive is not present no DMX signal input: •...
  • Page 30 DIAMOND37 in DMX without influencing the connections. The RDM-data is transmitted via the standard XLR-poles 1 and 2 – new DMX-cables are not necessary. RDM ready and conventional DMX devices can be operated in one DMX line. The RDM protocol sends own packages in the DMX512 data feed and does not influence conventional devices.
  • Page 31 DIAMOND37 next menu. • Press the UP/DOWN button to scroll through the menu, select Temperature C/F and press ENTER to con- firm. • Press the UP/DOWN button to select the unit of measure Celsius/Fahrenheit and press the ENTER button to confirm your choice.

  • Page 32: Maintenance

    DIAMOND37 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 33: Troubleshooting

    DIAMOND37 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 34 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 35 3. 23 Funzioni speciali 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi • DIAMOND37 Contenuto dell'imballo: • Staffa di fissaggio • Cavo di segnale e alimentazione • Cavo di sicurezza...

  • Page 36: Sicurezza

    DIAMOND37 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 37: Introduzione

    LED, controllo pixel di ogni singola sorgente LED e l’avanzato software a bordo per la generazione di effetti. DIAMOND37 è dotato di opzioni multiple di controllo tra cui il DMX, Art-Net e Wireless DMX (opzionale); è controllabile in diverse modalità DMX che offrono una vasta gamma di pixel macro statiche e dinamiche gestibili su livelli multipli e personalizzabili in frequenza, colore ed intensità,...
  • Page 38 DIAMOND37 • Generatore effetti: Regolazione foreground/background color, index, velocità, verso CORPO • Pan Angle: 630° • Tilt Angle: 265° • Risoluzione Pan/Tilt: 8/16 bit • Feedback: Riposizionamento automatico in seguito a spostamenti acciden • Corpo: Struttura in alluminio con coperture in policarbonato ad alta resistenza •...
  • Page 39 DIAMOND37 Disegno tecnico 6°- 66° 30440/5200lx 0.7/2.8m 5.0m 15530/1914lx 0.9/4.8m 7.5m 6750/880lx 1.5/9.78m Lux Center Beam Angle: 6°- 66° Beam Width Diagramma di luminosità Fig.1...

  • Page 40: Elementi Di Comando E Di Collegamento

    DIAMOND37 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. INDICATORE LED "W-DMX" 5. MICROFONO 6. PANNELLO DI CONTROLLO con display LCD e 5 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 41: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il DIAMOND37 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 42: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il DIAMOND37 dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4). Battery...

  • Page 43: Struttura Menu

    DIAMOND37 3.3 STRUTTURA MENU MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð Art-Net Value (1-491) ð ð Light Max Temperature Value (60°-139° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð...
  • Page 44 DIAMOND37 ð Pattern Byte 10 Value (000-255) ð Pattern Byte 11 Value (000-255) ð Pattern Byte 12 Value (000-255) ð Pattern Byte 13 Value (000-255) ð Pattern Byte 14 Value (000-255) ð Pattern Byte 15 Value (000-255) ð Pattern Byte 16 Value (000-255) ð...
  • Page 45 DIAMOND37 ð ð Users User Mode Standard/Extended1/Extended2/Basic/... ð Edit User Max Channel/Control/Pan/Pan Fine/Tilt/Tilt Fine... ð ð Fixture Set Theatre Mode On/Off ð Frequency 60Hz... (1200Hz) ð ð Calibration Password 050 (insert to unlock the following settings) ð Value (-128-127) ð...

  • Page 46: Modalità Slave Receive

    Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.5. Servirsi dei connettori DMX del DIAMOND37 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 19.

  • Page 47: Modalità Scenes Records

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 MODALITÀ SCENES RECORD DIAMOND37 è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione.

  • Page 48: Sensibilità Microfono

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.11 CONFIGURAZIONI CANALI DMX DIAMOND37 dispone di 4 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto ENTER per accedere al menu principale.

  • Page 49: Indirizzamento Dmx

    Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è sufficiente collegare DIAMOND37 al controller. Il proiettore dispone di configurazione dei canali DMX a cui si può accedere dal pannello di controllo. Per poter comandare DIAMOND37 con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX.

  • Page 50: Collegamenti Della Linea Dmx

    DIAMOND37 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 51: Canali Dmx

    DIAMOND37 3.15 CANALI DMX STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 MOVEMENT SPEED...
  • Page 52 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 53 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 54 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch PATTERNS Dinamic Pattern 3 048 - 055 Dinamic Pattern 4 056 - 063 Dinamic Pattern 5 064 - 071 Dinamic Pattern 6 072 - 079 080 - 087...
  • Page 55 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch PATTERN BYTE 2 Direct access to Pattern of LED3 & LED4 000 - 255 PATTERN BYTE 3 Direct access to Pattern of LED5 & LED6 000 - 255 PATTERN BYTE 4 Direct access to Pattern of LED7 &...
  • Page 56 DIAMOND37 STAND EXT-1 EXT-2 FUNCTION Value 22 Ch 41 Ch 170 Ch 19 Ch BLUE PIXEL 1 LED Off 000 - 127 LED On 128 - 255 WHITE PIXEL 1 LED Off 000 - 127 LED On 128 - 255 ..
  • Page 57 DIAMOND37 23 24 25 26 22 10 11 12 21 9 3 4 13 28 20 8 2 1 5 14 29 15 30 37 19 7 6 36 18 17 16 35 34 33 32 Fig.8 - Numerazione LED...

  • Page 58: Impostazione Controllo Wireless

    DIAMOND37 3.16 IMPOSTAZIONE CONTROLLO WIRELESS Per abilitare la modalità di controllo wireless procedere nel seguente modo: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 59: Impostazioni Lampada

    DIAMOND37 stazione normale), ON per attivare la funzione (Tilt Reverse). - Pan Degree - Angolo di Pan. Selezionare 540° oppure 630° per impostare l’angolo massimo di rotazio- ne della testa mobile. - Encoders - Riassetto posizione Pan/Tilt dopo spostamento accidentale. Selezionare OFF per disattiva- re la funzione oppure ON per attivare la funzione.

  • Page 60: Informazioni Sul Dispositivo

    - Brand Show - Visualizzazione del brand. Questa funzione permette di scegliere se visualizzare o meno il brand “PROLIGHTS” sul display. Selezionare ON per attivare la funzione oppure OFF per disattivar- - Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo, per evitare, ad esempio, manomissioni delle impostazioni.

  • Page 61: Funzioni Speciali

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. Fixture ID e RDM DIAMOND37 possiede la funzione di RDM (Remote Device Management) che rende possibile il control- lo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu...
  • Page 62 DIAMOND37 Le impostazioni manuali, come ad esempio la regolazione dell’indirizzo DMX di partenza, non sono più necessarie. Questa funzione diventa particolarmente utile quando il dispositivo è installato in una zona remota. La tecnologia RDM si integra nel DMX senza influenzare la connessione. I dati RDM vengono tra- smessi tramite lo standard XLR a poli 1 e 2.
  • Page 63 DIAMOND37 • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER per accedere al menu successivo. • Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per procedere. • Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Temperature C/F e premere il tasto ENTER per confermare.

  • Page 64: Manutenzione

    DIAMOND37 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 65: Risoluzione Dei Problemi

    DIAMOND37 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 68 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
