ECLJRG2
LED PROFILER
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECLJRG2 and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ECLJRG2

Summary of Contents for ProLights ECLJRG2

  • Page 1 ECLJRG2 LED PROFILER USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 13 Fixture settings 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 2 Fuse replacement • ECLJRG2/ECLJRG2PRODY Packing content • Mount bracket • Power cable • User manual...

  • Page 4: General Instructions

    ECLJRG2 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

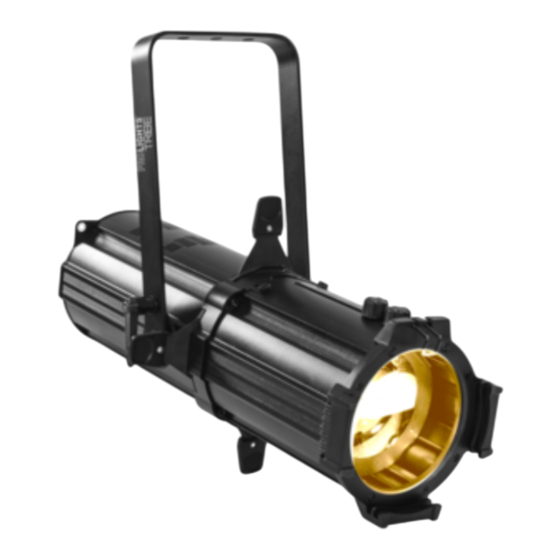

    - 1 - INTRODUCTION 1.1 DESCRIPTION ECLIPSEJRG2 is the new affordable LED profile by PROLIGHTS, featuring a new level of performance in the field of ellipsoidal with LED technology with a high flux 100W COB LED and a uniform projection. The design of the ECLIPSE makes it a flexible fixture to project from any distance thanks to the manual zoom.
  • Page 6 ECLJRG2 • Power consumption (at 230 V): 105,5W • Power consumption (at 120 V): 105,2W • Output (at 230 V): 35 units on a single power line • Output (at 120 V): 19 units on a single power line PHYSICAL •...

  • Page 7: Operating Elements And Connections

    ECLJRG2 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. MOUNTING BRACKET 8. POWER IN mains plug for connection 2. LOCKING KNOB for the mounting bracket to a socket (100-240V~/50-60Hz) via the 3. SAFETY EYE to attach safety cable supplied mains cable.

  • Page 8: Installation

    2.1 MOUNTING ECLJRG2 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 9: Functions And Settings

    ECLJRG2 - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via a light switch.

  • Page 10: Menu Structure

    • Select the desired DMX start address (001 - 512 ) through the buttons UP/DOWN, then press ENTER to confirm. The tables on page 12 indicate the operating mode and DMX value. The ECLJRG2 is equipped with 3-pole XLR connections.

  • Page 11: Dmx Mode

    • Press ENTER button to store. To able to operate the ECLJRG2 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ECLJRG2.

  • Page 12: Connection Of The Dmx Line

    ECLJRG2 3.8 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 13: Dmx Control

    ECLJRG2 3.10 DMX CONTROL 1 CHANNEL MODE FUNCTION Value 1 Ch DIMMER 0~100% 000 - 255 3 CHANNELS MODE FUNCTION Value 3 Ch DIMMER 0~100% 000 - 255 STROBE No Function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 14: Fixture Settings

    ECLJRG2 3.11 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows dIM, and press the button ENTER to confirm.

  • Page 15: Maintenance

    ECLJRG2 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 16 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 17 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 2 Sostituzione fusibile • ECLJRG2/ECLJRG2PRODY Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 18: Avvertenze Generali

    ECLJRG2 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 19: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE ECLJRG2 è il nuovo profiler a LED PROLIGHTS che offre  un nuovo livello di prestazioni nel campo della tecnologia LED ellissoidale con un LED COB da 100 W ad alto flusso e una proiezione uniforme.
  • Page 20 ECLJRG2 ALIMENTAZIONE • Alimentazione elettrica: 100-240 V – 50/60 Hz • Potenza assorbita (a 230 V): 105,5W • Potenza assorbita (a 120 V): 105,2W • Output (a 230 V): 35 unità connesse in serie • Output (a 120 V): 19 unità connesse in serie CARATTERISTICHE FISICHE •...

  • Page 21: Elementi Di Comando E Di Collegamento

    ECLJRG2 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 8. POWER IN spina da pannello PowerCON 2. MANOPOLA DI FISSAGGIO per la staffa di per il collegamento ad una presa di rete montaggio (100-240V~/50-60Hz) tramite il cavo di rete in 3.

  • Page 22: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ECLJRG2 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla staf- fa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 23: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere l’ ECLJRG2, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50- 60Hz). L’unità può essere comandata da una unità DMX di comando luce. Per spegnere l’ ECLJRG2, staccare la spina dalla presa di rete.

  • Page 24: Struttura Menu

    3.6 CONFIGURAZIONE CANALI DMX ECLJRG2 dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare 1CH / 3CH, quindi premere il tasto ENTER per selezionare la configurazione dei canali DMX che si desidera.

  • Page 25: Modalità Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ ECLJRG2 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 26: Collegamenti Della Linea Dmx

    ECLJRG2 3.8 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 27: Canali Dmx

    ECLJRG2 3.10 CANALI DMX 1 CANALI MODE FUNCTION Value 1 Ch DIMMER 0~100% 000 - 255 3 CANALI MODE FUNCTION Value 3 Ch DIMMER 0~100% 000 - 255 STROBE No Function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 28: Funzioni Dispositivo

    ECLJRG2 3.11 FUNZIONI DISPOSITIVO Per l’ ECLJRG2 è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare dIM, quindi premere il tasto ENTER.

  • Page 29: Manutenzione

    ECLJRG2 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 32 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
