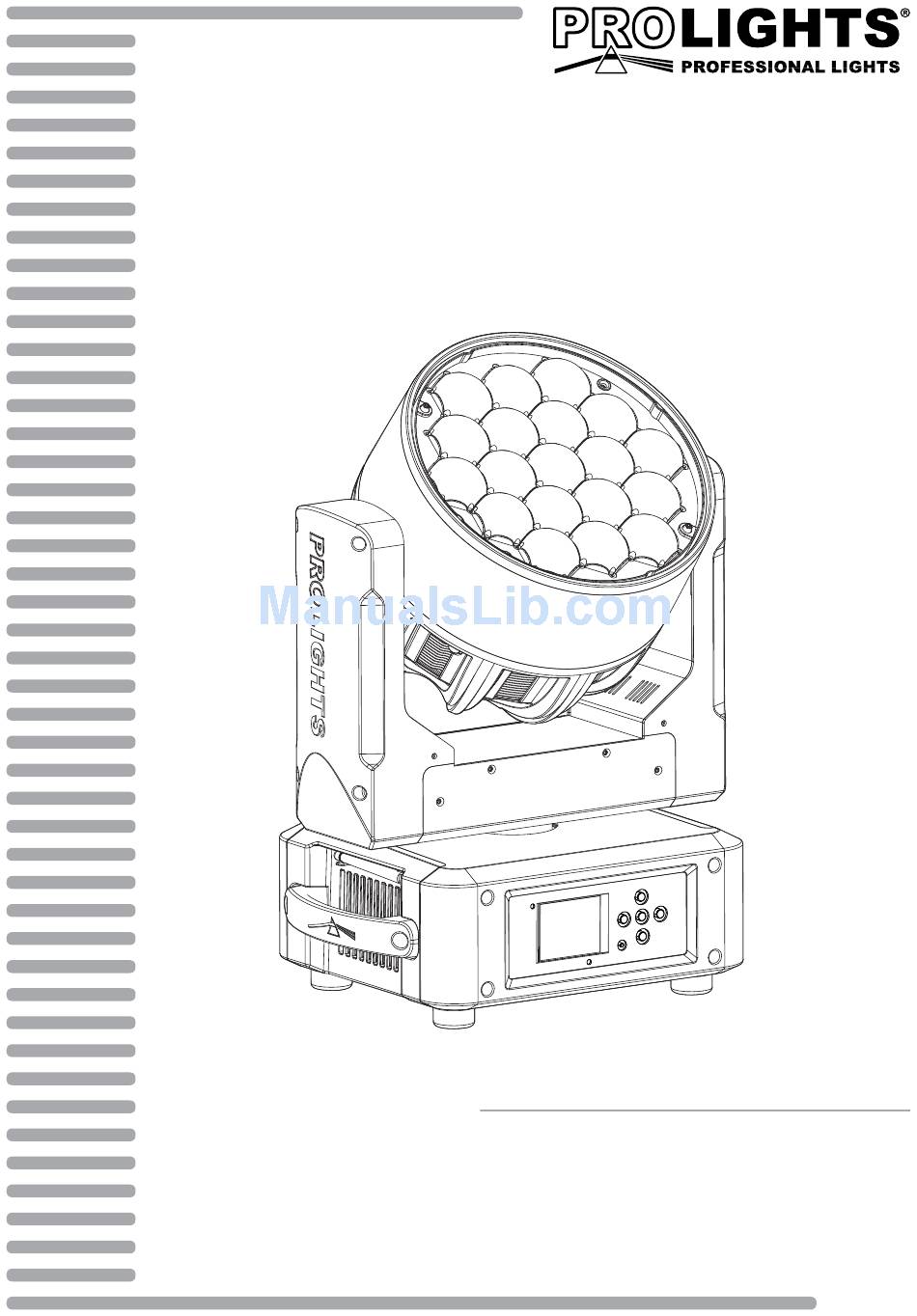

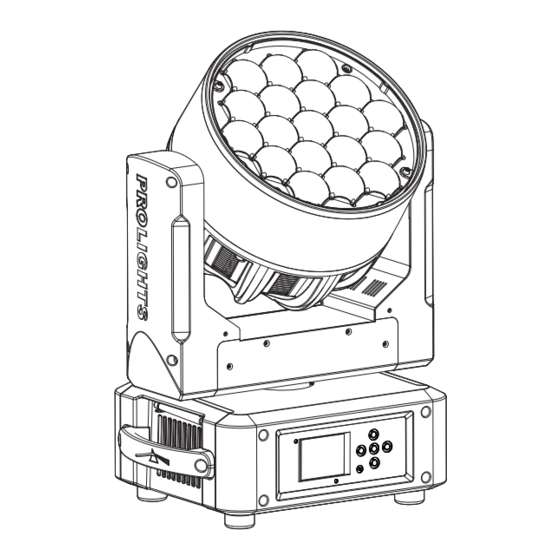

  • Page 1 DIAMOND19 MOVING HEAD MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 21 Reset delle funzioni 3. 22 Funzioni speciali 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • DIAMOND19 • Staffa di fissaggio • Manuale utente...

  • Page 4: Sicurezza

    DIAMOND19 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    DIAMOND19 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE DIAMOND è il primo proiettore ibrido Prolights ad offrire la tecnologia WBFX. Il concept WBFX di DIA- MOND inaugura un nuovo significato di versatilità offrendo tre modalità di utilizzo a bordo del medesimo proiettore: Washlight ad altà luminosità ed intellegibilità cromatica, Beam dal fascio parallelo e denso, uno straordinario generatore FX;...
  • Page 7 DIAMOND19 • Effetto Color Bounce • Pixel Macro con controllo di velocità, colore ed intensità Elettronica • Display LCD a colori ad alta risoluzione per accesso semplificato al menu di controllo, configurazione e assegnazione indirizzo • Menu disponibile in lingua Inglese, francese, spagnolo • 4 configurazioni DMX disponibili: 16/17/18/30 canali per ampia flessibilità...
  • Page 8 DIAMOND19 Disegno tecnico 6°- 66° 21880/1600lx 0.54/4.04m 5.0m 7670/711lx 0.75/6.59m 7.5m 3500/336lx 1.01/9.78m Lux Center Beam Angle: 6°- 66° Beam Width Diagramma di luminosità Fig.1...

  • Page 9: Elementi Di Comando E Di Collegamento

    DIAMOND19 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. INDICATORE LED "WDMX" 5. MICROFONO 6. PANNELLO DI CONTROLLO con display LCD e 5 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 10: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il DIAMOND19 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il DIAMOND19 dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4). Battery...

  • Page 12: Struttura Menu

    DIAMOND19 3.3 STRUTTURA MENU MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Max Temperature Value (80°-139° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð Pan Fine Value (000-255) ð...
  • Page 13 DIAMOND19 ð Information Time Info. Temperature Fans Speed Channel Value Error Message Fixture Model Software Ver. ð ð Reset Pan & Tilt Others ð ð Movement Pan Reverse ON/OFF ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð...

  • Page 14: Modalità Slave Receive

    Master e le altre funzioneranno come Slave con lo stesso effetto. Inoltre, un’unità Master DIAMOND19 può inviare fino a 3 diversi gruppi di dati alle unità Slave, ossia può guidare 3 diverse unità Slave che eseguono 3 parti di programma differenti. L’unità Master invia le 3 parti del programma in un loop continuo mentre le unità...

  • Page 15: Operazioni In Modalità Automatica

    Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.5. Servirsi dei connettori DMX del DIAMOND19 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 19.

  • Page 16: Modalità Scenes Records

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 MODALITÀ SCENES RECORD DIAMOND19 è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione.

  • Page 17: Sensibilità Microfono

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.11 CONFIGURAZIONI CANALI DMX DIAMOND19 dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto ENTER per accedere al menu principale.

  • Page 18: Indirizzamento Dmx

    Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è sufficiente collegare DIAMOND19 al controller. Il proiettore dispone di configurazione dei canali DMX a cui si può accedere dal pannello di controllo. Per poter comandare DIAMOND19 con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX.

  • Page 19: Collegamenti Della Linea Dmx

    DIAMOND19 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 20: Canali Dmx

    DIAMOND19 3.15 CANALI DMX STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 18 Ch 20 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255...
  • Page 21 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 14 Ch 16 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 22 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 18 Ch 20 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 23 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 14 Ch 16 Ch Bit4=LED2 Red Switch 000 - 016 Bit5=LED2 Green Switch 000 - 032 Bit6=LED2 Blue Switch 000 - 064 Bit7=LED2 White Switch 000 - 128 PATTERN BYTE 2 Direct access to Pattern of LED3 &...
  • Page 24 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 18 Ch 20 Ch GREEN PIXEL 19 LED Off 000 - 127 LED On 128 - 255 BLUE PIXEL 19 LED Off 000 - 127 LED On...

  • Page 25: Impostazione Controllo Wireless

    DIAMOND19 3.16 IMPOSTAZIONE CONTROLLO WIRELESS Per abilitare la modalità di controllo wireless procedere nel seguente modo: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 26: Impostazioni Display

    - Brand Show - Visualizzazione del brand. Questa funzione permette di scegliere se visualizzare o meno il brand “PROLIGHTS” sul display. Selezionare ON per attivare la funzione oppure OFF per disattivar- - Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo, per evitare, ad esempio, manomissioni delle impostazioni.

  • Page 27: Reset Delle Funzioni

    • Premere il tasto ENTER per confermare la scelta ed attendere il ripristino della funzione selezionata. 3.22 FUNZIONI SPECIALI Per DIAMOND19 è possibile accedere alle seguenti funzioni speciali: No Signal Selezionare questa funzione per impostare la modalità di funzionamento preferita da attivare nel caso in cui nell’unità...
  • Page 28 • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. Fixture ID e RDM DIAMOND19 possiede la funzione di RDM (Remote Device Management) che rende possibile il control- lo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’unità.
  • Page 29 DIAMOND19 mere il tasto ENTER per confermare. • Attraverso i tasti direzionali inserire il PID Code, quindi premere il tasto ENTER per confermare la scelta. • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate.

  • Page 30: Manutenzione

    DIAMOND19 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 31: Risoluzione Dei Problemi

    DIAMOND19 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 32 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 33 3. 20 Fixture information 3. 21 Reset functions 3. 22 Special functions 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • DIAMOND19 Packing content • Mount bracket • User manual...

  • Page 34: Safety

    DIAMOND19 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 35: General Information

    DIAMOND19 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 36: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION DIAMOND is an hybrid luminaire offering first WBFX technology in the Prolights range. DIAMOND WBFX technology establishes a new concept of versatility offering three operating modes: high performance Washlight with advanced color calibration , punchy Beam light and amazing FX graphic generator, reveal- ing itself as a true creative tool for the LDs.
  • Page 37 DIAMOND19 Electronics • Color LCD display with high resolution for simplified access to control menu, configuration and DMX addressing • Menu language: English, French, Spanish • 4 DMX configurations available: 16/17/18/30 channels for full flexibility and control (preliminary) • 2,4GHz WDMX receiver by Wireless Solutions (optional) • Input and output signal through 3p and 5p XLR connectors...
  • Page 38 DIAMOND19 Technical drawing 6°- 66° 21880/1600lx 0.54/4.04m 5.0m 7670/711lx 0.75/6.59m 7.5m 3500/336lx 1.01/9.78m Lux Center Beam Angle: 6°- 66° Beam Width Photometric data Fig.1...

  • Page 39: Operating Elements And Connections

    DIAMOND19 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. LED INDICATOR "WDMX" 5. MICROPHONE 6. CONTROL PANEL with LCD display and 5 button used to access the control panel functions and manage them. 7. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 8.

  • Page 40: Installation

    2.1 MOUNTING The DIAMOND19 may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 41: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the DIAMOND19 is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 42: Menu Structure

    DIAMOND19 3.3 MENU STRUCTURE MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Max Temperature Value (80°-139° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð Pan Fine Value (000-255) ð...
  • Page 43 DIAMOND19 ð Information Time Info. Temperature Fans Speed Channel Value Error Message Fixture Model Software Ver. ð ð Reset Pan & Tilt Others ð ð Movement Pan Reverse ON/OFF ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð...

  • Page 44: Slave Receive Mode

    DIAMOND19 ð ð Wireless Set Reset Connect ON/OFF ð ð Reload Default Basic Reload ON/OFF ð Program Reload ON/OFF ð Password 050 (insert to unlock the following settings) ð Private Reload ON/OFF ð All Reload ON/OFF ð ð Program Play DMX Receive ð...

  • Page 45: Operation In Automatic Mode

    Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the DIAMOND19 and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 17.

  • Page 46: Scenes Record Mode

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.6 SCENES RECORD MODE DIAMOND19 is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

  • Page 47: Sensitivity Microphone

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.11 DMX CONFIGURATION The DIAMOND19 has 5 DMX channel configurations which can be accessed from the control panel. • Press the ENTER button to access the main menu.

  • Page 48: Dmx Addressing

    For operation via light control unit with DMX512 protocol, is sufficient connect the controller to DIA- MOND19. To able to operate the DIAMOND19 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the DIAMOND19.

  • Page 49: Connection Of The Dmx Line

    DIAMOND19 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 50: Dmx Control

    DIAMOND19 3.15 DMX CONTROL STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 18 Ch 20 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255...
  • Page 51 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 14 Ch 16 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 52 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 18 Ch 20 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 53 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 14 Ch 16 Ch Bit4=LED2 Red Switch 000 - 016 Bit5=LED2 Green Switch 000 - 032 Bit6=LED2 Blue Switch 000 - 064 Bit7=LED2 White Switch 000 - 128 PATTERN BYTE 2 Direct access to Pattern of LED3 &...
  • Page 54 DIAMOND19 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 32 Ch 98 Ch 18 Ch 20 Ch GREEN PIXEL 19 LED Off 000 - 127 LED On 128 - 255 BLUE PIXEL 19 LED Off 000 - 127 LED On...

  • Page 55: Wireless Control Settings

    DIAMOND19 3.16 WIRELESS CONTROL SETTINGS To enable wireless control mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu.

  • Page 56: Display Settings

    - Bright Display - Backlight Brightness. Use the arrow buttons to select a value from 0-31. - Brand Show - Displaying the brand. This function allows you to show the brand “PROLIGHTS” on the display. Select ON to activate or OFF to disable.

  • Page 57: Reset Functions

    • Press the ENTER button to confirm your choice and wait for the recovery of the selected function. 3.22 SPECIAL FUNCTIONS For the DIAMOND19 you can access the following special functions: No Signal Select this feature to set the preferred mode of operation to be activated in case the drive is not present no DMX signal input: • Press the ENTER button to access the main menu.
  • Page 58 DIAMOND19 Fans Mode Select this function to set the fans operation mode: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu.
  • Page 59 DIAMOND19 Calibration Select this function to calibrate and adjust the wheels of the effects in their correct positions: • Press the ENTER button to access the main menu. • Press the UP/DOWN button keys to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu.

  • Page 60: Maintenance

    DIAMOND19 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 61: Troubleshooting

    DIAMOND19 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 63 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 68 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
