Summary of Contents for Griven Globe GR 0475 XENON 4000W

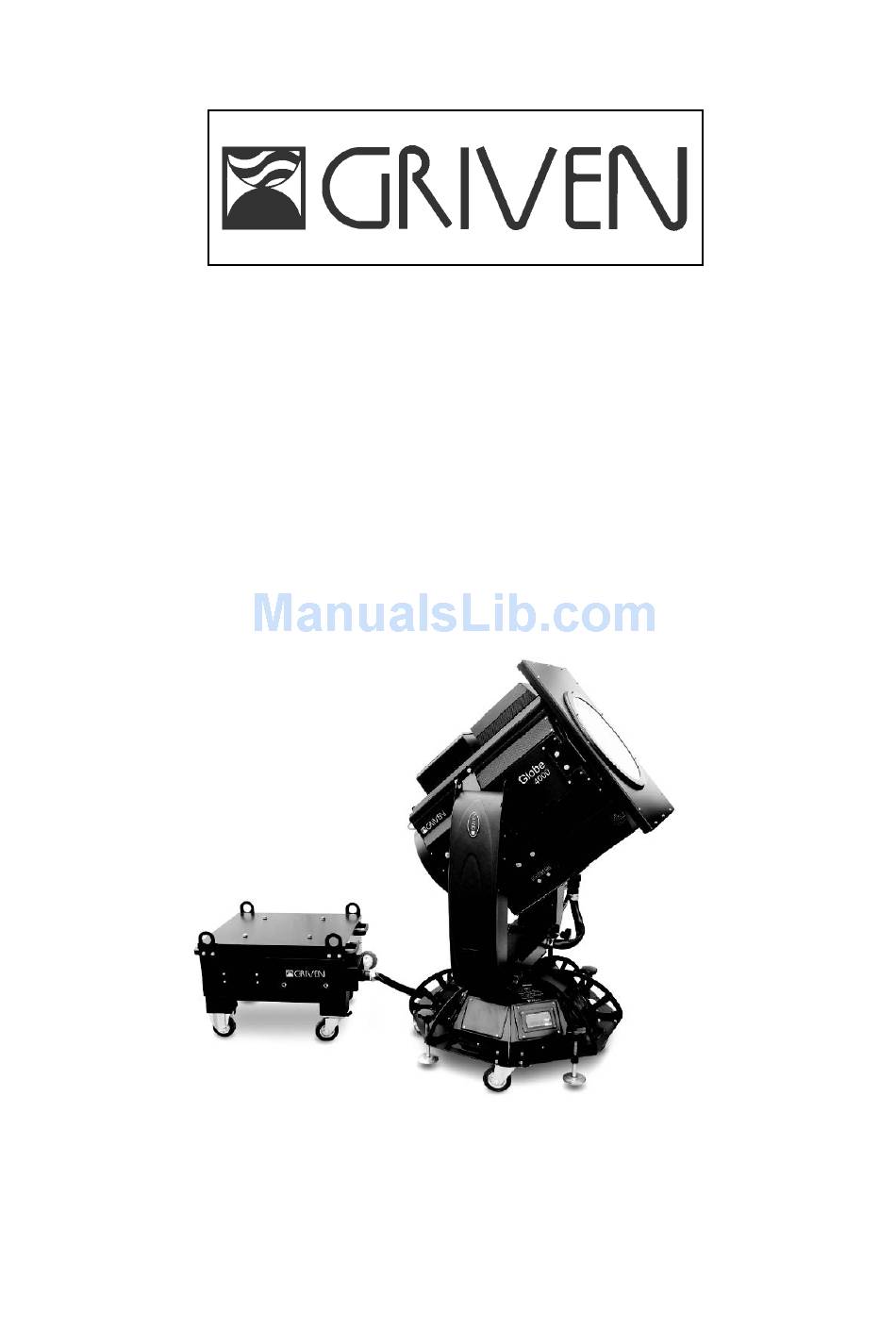

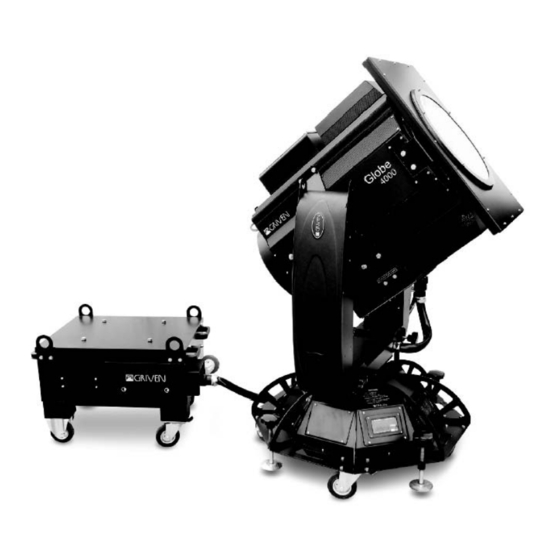

- Page 1 Owner’s Manual Globe GR 0475 XENON 4000W GR 0476 XENON 7000W GR0475-6 Rev. 00 22-06.06...
-
Page 2: Table Of Contents
INDICE INDICE Pag. 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Montaggio della Lampada 3.2 Fermo Tilt-Pan 3.3 Collegamento Elettrico 3.4 Connessione delle prese DMX 4.0 USO DEL PROIETTORE 4.1 Accensione del proiettore 4.2 Pannello di Controllo 4.3 Lettura del display ed uso dei comandi 4.4 Funzionamento con controllo DMX standard 4.5 Significato dei Led 4.6 Opzioni... -
Page 3: Contenuto Dell'imballaggio
1.0 CONTENUTO DELL’IMBALLAGGIO Controllate attentamente il contenuto dei cartoni ( Flight Case su richiesta), in caso di danni al prodotto, contattate il Vs. trasportato- re. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti: Cartone 1(Flight case 1) n° 1 Foglio di Istruzioni; n°... - Page 4 fig.4 fig.6 fig.5 fig.8 fig.7 Lamp Cable...
-
Page 5: Fermotilt-Pan
fig.9 fig.10 N.B.Esercitare una lieve pres- sione sul gruppo dicroico e Serrare bene le viti per aziona- re l’interruttore di sicurezza. Aggiustamento lampada Lamp y Axis Lamp x Axis 3.2 FermoTilt-Pan Il fermo TILT viene inserito ruotandolo in senso antiorario. Tilt-Stopper fig.11... -
Page 6: Collegamento Elettrico
Il fermo PAN viene inserito ruotandolo in senso antiorario. Pan-Stopper fig.12 3.3 Collegamento elettrico 1) Collegate il proiettore al ballast mediante il connettore di potenza (A) e quello di segnale (B) (strobo elettronico). 2) Cablate la presa GEWISS 16A (in dotazione) con un cavo di alimentazione di sezione 3x2.5mm minimo + N + T. 3) Inserite la presa GEWISS 16A nella spina del gruppo di alimentazione del proiettore e collegate alla rete facendo attenzione alla tensione di alimentazione (380V - 50/60Hz+N+TERRA). -
Page 7: Connessione Delle Prese Dmx
3.4 Connessione delle prese DMX La connessione delle prese XLR 3 poli dovrà avvenire come di seguito descritto: pin 1—-> function GND (SHIELD) pin 2—-> function SIGNAL - pin 3—-> function SIGNAL + Verificate che i fili siano correttamente collegati nel connettore e che essi non ne tocchino il guscio (utilizzare filo schermato). Data - fig.14 Data +... -
Page 8: Lettura Del Display Ed Uso Dei Comandi
Funzionamento con Controllo GRIVEN GR0171 Proiettore 9 1 6 1 Quando il Proiettore Globe viene collegato ad una centralina DMX GRIVEN GR 0171, Proiettore 10 1 8 1 per poter essere comandato (PAN e TILT tramite Joystick), tenendo conto che occupa 11... -
Page 9: Significato Dei Led
4.5 SIGNIFICATO DEI LED Quando il led verde emette luce lampeggiante, il Proiettore è in attesa del segnale da un controller e proietta un fascio di luce verti- cale. Il led emette luce verde fissa quando il proiettore funziona in modo automatico o riceve un segnale DMX. Il led rosso è... -
Page 10: Accessori
4.7 Spegnimento del proiettore Per spegnere il proiettore seguite nell’ordine i seguenti punti: 1-Disattivate l’interruttore 1-fig.13 2-La lampada si spegne; Attenzione : Lo spegnimento del Proiettore tramite l’interruttore generale (1-fig.13), escluderebbe il ritardo automatico di spegni- mento delle ventole di raffreddamento, e l’eccessiva temperatura all’interno del corpo luce potrebbe danneggiare permanentemente la coppa riflettente. -
Page 11: Informazioni Tecniche
Tutti i componenti del proiettore GLOBE sono disponibili come parti di ricambio ed il relativo catalogo è disponibile su richiesta. La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al traspor- to dovranno essere indirizzati direttamente al corriere. -
Page 12: Packing
1.0 PACKING Check the content of the box carefully and in case of damage contact your forwarder immediately. The following items are included in the box: Box 1 (Flight case 1) n° 1 instructions leaflet; n° 1 GLOBE unit (upper body: lantern); n°... - Page 13 pict.4 pict.6 pict.5 pict.8 pict.7 Lamp Cable...
-
Page 14: Tilt-Pan Stopper
pict.9 pict.10 Press the dich- roic filter group of the unit sli- ghtly and Tighten the screws appro- priately, in order for the safety swictch to work properly. Lamp Setting Lamp y Axis Lamp x Axis 3.2 TILT-PAN STOPPER Insert the TILT Stopper by rotating it counterclockwise Tilt-Stopper pict.11... -
Page 15: Electrical Connection
Insert the PAN Stopper by rotating it counterclockwise. Pan-Stopper pict.12 3.3 Electrical connection 1)Connect the main unit to the ballast set by the power supply socket (A) and the signal connector for the electronic strobe (B). 2) Cable the 16 Amps Gewiss plug to a mains cable 3x2,5mm + neutral + earth. 3) Insert the plug in the relevant socket and connect the lantern to a mains supply of 380V - 50/60Hz. -
Page 16: Dmx Connection
3.4 DMX connection The connection of the XLR 3 poles must be as follows: pin 1---> function GND (SHIELD) pin 2---> function SIGNAL - pin 3---> function SIGNAL + Pls. ensure that the cables are properly connected. Use shielded cable. Data - Data + pict.14... -
Page 17: Reading The Display And Using Controls
Operating with GRIVEN GR0171 Controller Projector 7 1 2 1 When the Globe unit is connected to a DMX Griven GR0171 Controller, set it as per table Projector 8 1 4 1 on the side, to be able to control it (Pan and Tilt through a joystick) and taking into... -
Page 18: Led Meaning
4.5 LEDs MEANING When the green led is flashing, the unit is waiting for the signal from a controller and it is projecting a vertical light beam. This happens when the unit is not connected to any DMX controller and the values of the functions are L (stand -alone mode). The green led is on when the unit works in stand-alone mode or it receives a DMX signal. -
Page 19: Accessories
5.0 ACCESSORI The optional accessories for GLOBE are: 1) GR0520 Multi-Beam Drive - Optional exchangeable head for white multi-beam output; 2) GR0526 (for 4000W) and GR0528 (for 7000W) Optional Colour Single Beam Drive - Optional exchangeable head for CYM single beam output; 3) GR0530 Fixing plate setup for truss mounting - Easy fixing setup for suspended use in touring applications;... -
Page 20: Technical Information
All components for the GLOBE are available on request. Griven s.r.l. is liable for the product until the unit is delivered to the shipping company: any claim for damage occurred during tran- sport must be addressed directly to the forwarding company. - Page 21 8.0 DMX CHANNELS Channel 1 Lamp Control 0 …. 63 Lamp On 64 …. 127 Lamp On and Hot reset Motors PCB 128 …. 255 Channel 2 Dimmer, Strobe, Blackout, Electronic strobe 0 …. 5 Meccanical shutter closed 6 …. 127 Meccanical Dimmer 128 ….
- Page 24 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
