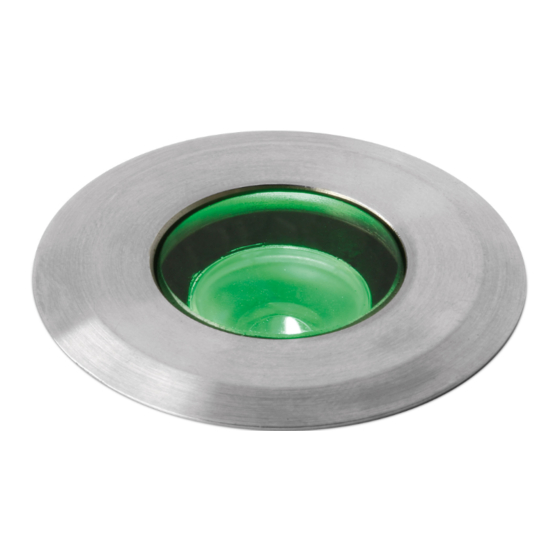

Summary of Contents for Griven ATHOMO IP67 RGB WIDE

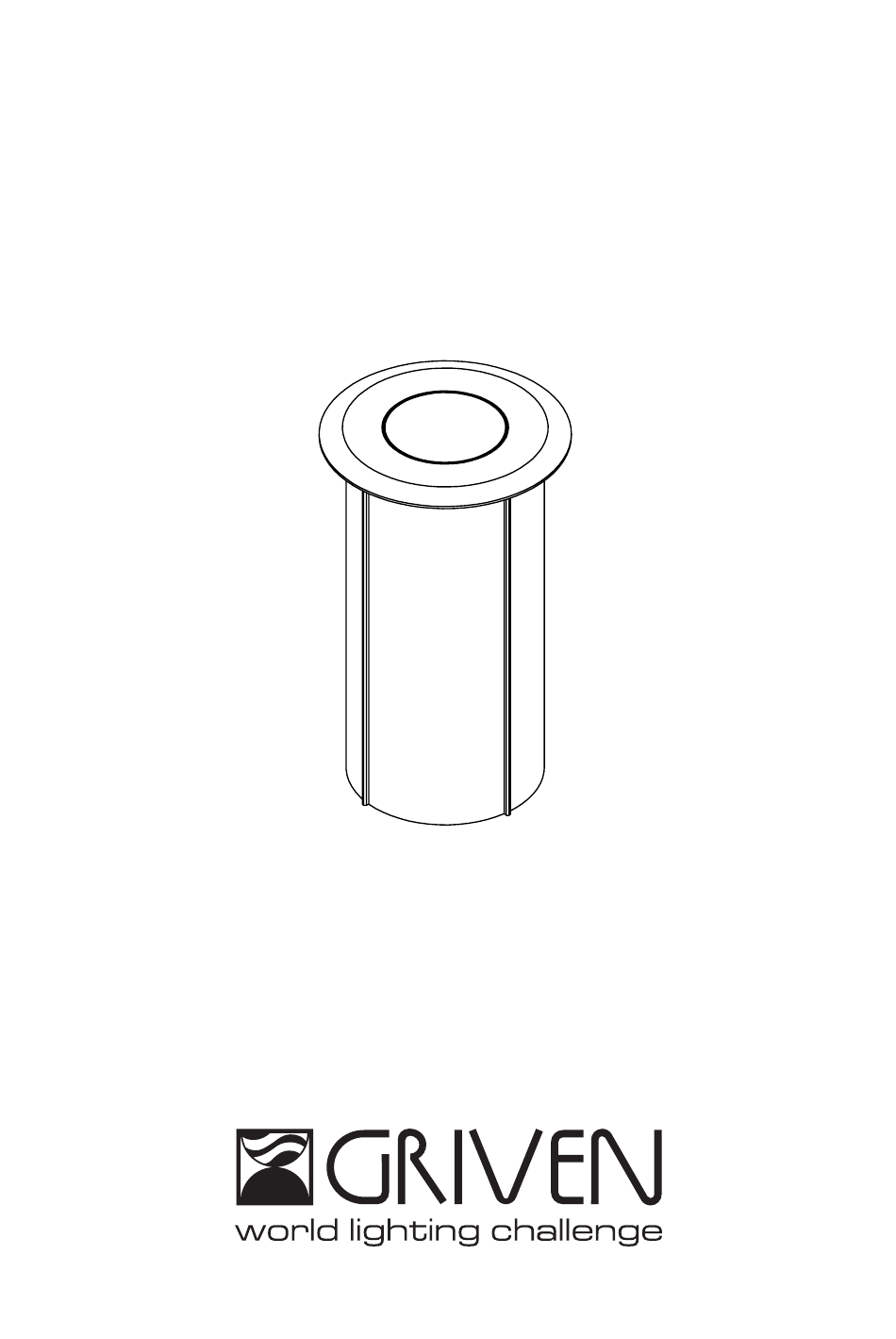

  • Page 1 Athomo IP67 Manuale di istruzioni Instructions manual...
  • Page 2: Table Of Contents

    INDICE 1.0 Introduzione...........................4 1.1 Informazioni di sicurezza............................4 1.1.1 Protezione da scariche elettriche ........................4 1.1.2 Installazione ..............................4 1.1.3 Protezione dagli incendi ..........................4 1.1.4 Protezione da solidi e liquidi...........................4 1.2 Normative .................................4 2.0 Dimensioni .............................5 3.0 Imballo e trasporto ........................5 3.1 Imballo..................................5 3.2 Trasporto ...................................5 4.0 Installazione ..........................6 4.1 Specifiche per l’incasso ............................6...
  • Page 3 INDEX 1.0 Introduction ..........................14 1.1 Safety information..............................14 1.1.1 Protecting against electric shock ........................14 1.1.2 Installation ..............................14 1.1.3 Protection against burns and fire .........................14 1.1.4 Weather protection............................14 1.2 Compliance ................................14 2.0 Size ...............................15 3.0 Packaging and transpor ......................15 3.1 Packaging ................................15 3.2 Transport .................................15 4.0 Installation ...........................16 4.1 Build in specifications............................16...
  • Page 4: Introduzione

    1.1.4 Protezione da solidi e liquidi Il proiettore rientra nella classificazione di apparecchio con grado di protezione IP67. • Sostituite gli schermi di protezione danneggiati utilizzando ricambi GRIVEN. 1.2 Normative • L’apparecchio soddisfa i requisiti della normativa EN60598-1. • L’apparecchio soddisfa i requisiti della direttiva 2002/95/CE (RoHS).
  • Page 5: Dimensioni

    1 manuale di istruzioni Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce.
  • Page 6: Installazione

    4.0 Installazione 4.1 Specifiche per l’incasso Max 500 Kg 50mm MATERIALE DI DRENAGGIO Italiano...
  • Page 7: Alimentazione Del Proiettore Rgb

    4.2 Alimentazione del proiettore RGB Il proiettore funziona con alimentatori a corrente costante per led RGB a 350mA. Attenzione! • Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse. • Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato. Rispettare scrupolosamente la polarità...
  • Page 8 C. Saldate i fili e isolateli mediante le guaine “3” scaldandola con un un riscaldatore per termoretraibili “4”. D. Scaldate la guaina “1” utilizzando un riscaldatore per termo- retraibili “5” fino al completo restringimento. La connessione così ottenuta ha in grado di protezione IP67. MARRONE ROSSO+ VERDE...
  • Page 9: Alimentazione Del Proiettore A Luce Bianca

    4.3 Alimentazione del proiettore a luce bianca Il proiettore funziona con alimentatori a corrente costante per led a 500mA. Attenzione! • Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse. • Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato. MARRONE BIANCO Athomo è...
  • Page 10: Manutenzione

    D. Scaldate la guaina utilizzando un riscaldatore per termore- traibili “10” fino al completo restringimento. La connessione così ottenuta ha in grado di protezione IP67. MARRONE BIANCO MARRONE BIANCO Alimentatore a corrente costante MARRONE BIANCO 5.0 Manutenzione Per assicurare la massima funzionalità e resa ottica si raccomanda di attenersi alle istruzioni riportate qui di seguito. Attenzione! Togliete tensione prima di effettuare qualsiasi operazione sul proiettore.
  • Page 11: Rimozione Del Proiettore

    6.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi.
  • Page 12: Specifiche Tecniche

    8.0 Specifiche tecniche Caratteristiche meccaniche Altezza ................80mm (3.15”) Ø...
  • Page 13 NOTE Italiano...
  • Page 14 1.1.4 Weather protection The unit is classified as device with an IP67 weather protection rate. • Replace any damaged shields with original GRIVEN spare parts.. 1.2 Compliance • Product in compliance with EN60598-1. • Product in compliance with 2002/95/CE (RoHS).
  • Page 15 • Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents.
  • Page 16 4.0 Installation 4.1 Build in specifications Max 500 Kg 50mm DRAINING MATERIAL English...
  • Page 17 4.2 Powering up the unit (RGB) The unit can operate with constant current standard RGB 350mA led driver. Warning! • Before connecting the unit, verify that power supplies features are compatible with the unit features. • Wiring and connection actions are to be performed by a qualified staff. Polarity and colours correspondence of the connection cables must be strictly respected.
  • Page 18 C. Solder the wires and isolate it through the heat shrink tubes “3” by using a heater for heat shrink tubes “4”. D. Warm up the tube “1” by using a heater for heat shrink tubes “5” till the complete shrinkage. The connection so obtained features an IP67 protection rate.
  • Page 19 4.3 Powering up the unit (white) The unit can operate with constant current standard 500mA led driver. Warning! • Before connecting the unit, verify that power supplies features are compatible with the unit features. • Wiring and connection actions are to be performed by a qualified staff. BROWN WHITE Athomo is fitted with heat shrink tube which allow to perform IP67 connections.
  • Page 20 D. Warm up the tube by using a heater for heat shrink tubes “10” till the complete shrinkage. The connection so obtained features an IP67 protection rate. BROWN WHITE BROWN WHITE Constant current power supply BROWN WHITE 5.0 Maintenance Attention! Always remove mains power prior to opening up the fixture.
  • Page 21 6.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request. To make the job of assistance centres easier, specify serial number and model of the unit which spare parts are requested for.
  • Page 22 8.0 Technical specifications Mechanical features Height ................80mm (3.15”) Ø...
  • Page 23 NOTES English...
  • Page 24 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it User’s manual rel. 1.10...
